通讯类零件冷冲压级进模结构设计

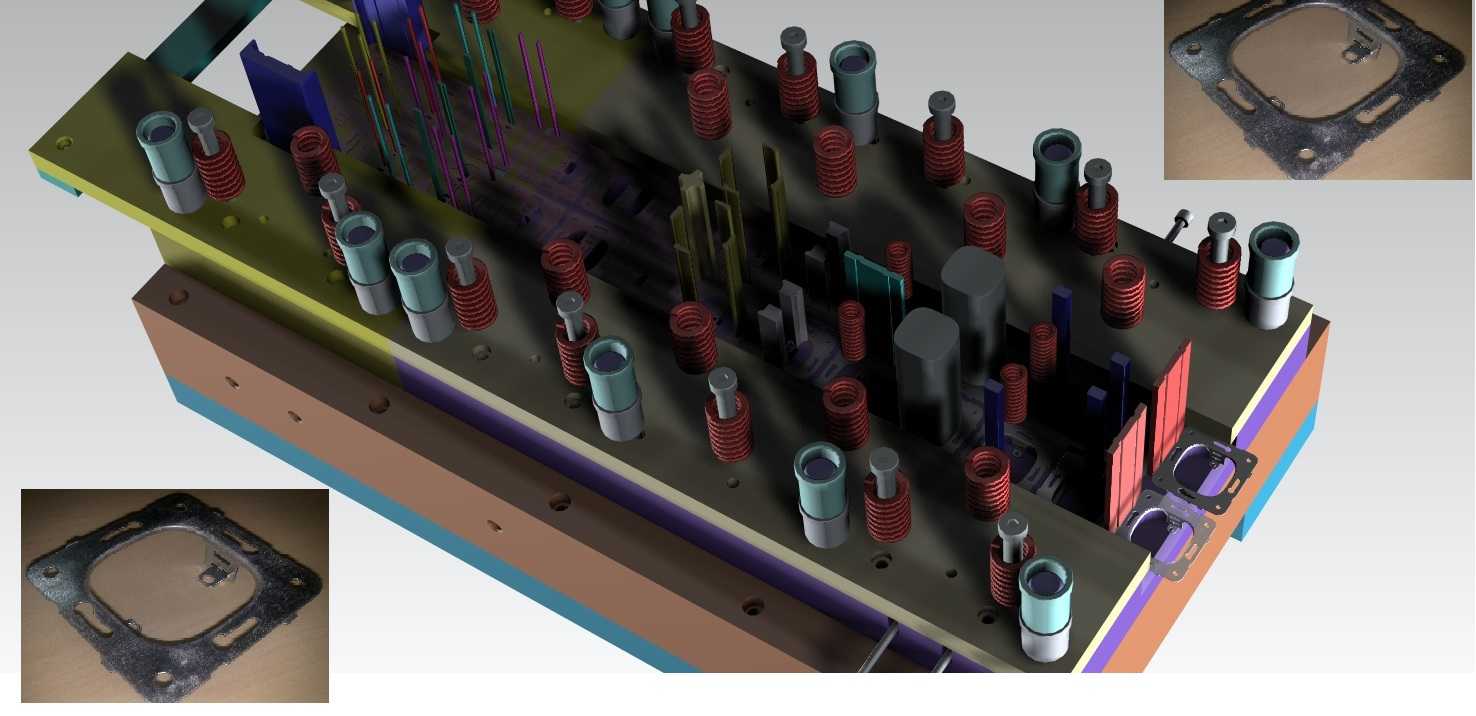

　　这套级进冷成型模具针对通讯类薄壁金属结构件的批量冲压生产设计，适配高速冲床的连续冲压工况，可在单条料带的连续送进过程中完成冲裁、弯曲、成型、精整等多道工序，无需多台设备周转与多次定位，能有效保障小尺寸通讯结构件的成型精度与生产一致性。从模具整体结构来看，采用典型的后侧导柱模架搭配内部小导柱的双重导向结构，上下模座选用45号钢调质处理，保证长期冲压工况下的模架刚性，避免反复冲击带来的模架变形，模座上的导柱导套配合间隙控制在0.008mm以内，保障上下模合模时的对中精度，满足薄料冲压的间隙均匀性要求。模具内部的弹性卸料结构采用矩形截面矩形弹簧搭配等高套筒的组合，弹簧刚度根据卸料力计算选型，保证卸料过程中压料力均匀分布，

　　避免薄料在卸料过程中出现翘曲、变形，同时等高套筒可保证卸料板的平行度误差控制在0.01mm/100mm以内，防止偏载啃模。凸模部分根据不同工序的受力特点选用差异化材质，冲裁工位凸模采用SKH-9高速钢，热处理硬度达到62-64HRC，保证冲裁刃口的耐磨性与抗崩裂性能，成型工位凸模采用Cr12MoV模具钢，根据成型深度做了合理的圆角过渡，避免成型过程中出现应力集中导致的零件开裂，同时小尺寸凸模做了台阶式加固结构，搭配快换式固定压板，方便生产过程中快速更换易损凸模，减少停机维护时间。凹模采用整体镶拼式结构，将易磨损的冲裁刃口部分做成独立镶块，镶块与凹模套采用H7/m6的过盈配合，保证镶块定位精度，同时镶块材质与对应凸模匹配，

　　刃口间隙根据料厚选取料厚的5%-8%，适配0.3-0.8mm厚度的冷轧钢板或不锈钢带料冲压，冲裁断面光亮带占比可达到料厚的1/3以上，满足通讯零件的断面质量要求。模具的料带导向采用双侧导料板搭配浮动导料销的结构，浮动导料销的抬升高度根据成型凸模的最大伸出量设计，保证料带在送进过程中不会与下模成型结构发生剐蹭，送进步距误差控制在±0.005mm以内，配合高速冲床的伺服送料机构，可实现每分钟200-300次的连续冲压作业。定位系统初始工位采用导正销预定位，后续每个工位都设置独立导正销插入料带的工艺孔中，修正送进过程中的步距误差，保证每个工位的成型位置精度，最终成型零件的孔位与外形位置度可控制在0.02mm以内，满足通讯类零件的装配精度要求。模具的安装边界适配常规25吨-45吨开式高速冲床的安装尺寸，上下模座的安装槽、压板孔位置符合行业通用安装标准，模架闭合高度根据冲床的闭合行程设计，留足10-15mm的调节余量，适配不同冲床的装模高度差异。下模设置了统一的废料排出通道，每个冲裁工位的漏料孔都做了15°的斜度过渡，避免废料卡滞在凹模内部，成型工位设置了顶料机构，保证成型后的零件不会卡在凹模内，配合末端的吹气出料结构，可实现成型零件的自动吹出收集，无需人工取件，提升生产过程的安全性与自动化程度。从成型工艺排布来看，模具按照先冲定位工艺孔、再冲裁局部外形、之后分步完成多方向弯曲成型、最后精整与分离的顺序排布工位，

　　将变形量大的成型工序拆分到多个工位分步完成，避免单次成型变形量过大导致的零件开裂、回弹超差问题，同时在成型工位后设置了整形工位，对弯曲成型后的角度做回弹补偿，补偿量根据材料的回弹特性提前计算预留，保证成型后零件的角度公差控制在±0.5°以内，无需后续二次校正。卸料板与凸模之间采用小间隙滑配，配合间隙控制在0.01mm以内，既可以对凸模起到导向保护作用，防止小直径凸模在冲压过程中出现偏载断裂，又可以在冲压过程中压紧料带，减少材料流动带来的平面度问题。模具的所有紧固螺钉都采用12.9级内六角螺钉，销钉采用高精度圆柱销，保证模具长期冲压过程中各部件的连接可靠性，避免松动导致的模具损坏。这套模具主要应用于消费电子通讯类产品的内部金属结构件生产，这类零件通常尺寸小、精度要求高、批量大，采用级进模连续生产的方式，相比单工序模可大幅提升生产效率，降低单件生产成本，同时减少多次定位带来的累积误差，保证零件的一致性，满足通讯产品组装时的互换性要求。
