塑料周转箱注塑成型模具结构设计

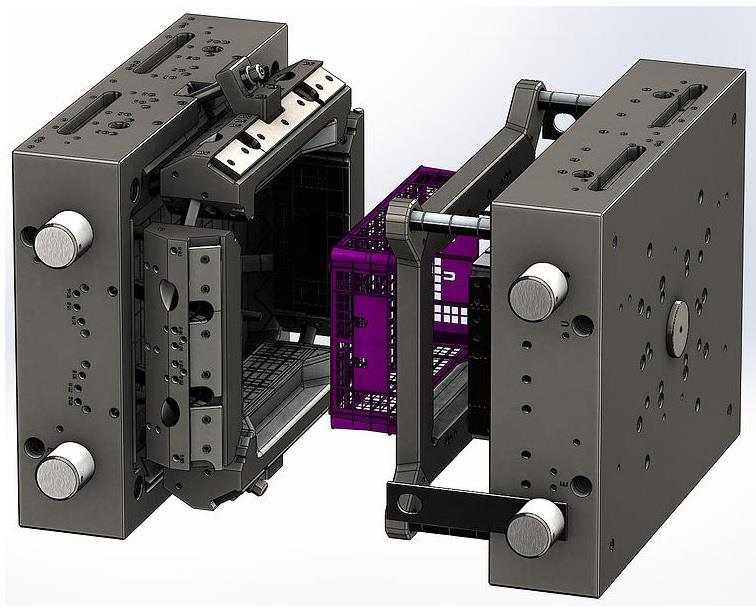

　　这套模具针对带网格镂空结构的塑料周转箱开发，核心应用于仓储物流、生鲜配送、工业零部件周转场景的塑胶件批量注塑生产，适配常规卧式注塑机安装使用，可稳定生产PP、HDPE材质的镂空周转箱制品。从结构布局来看，模具采用两板模带双侧滑块抽芯的整体方案，动定模两侧分别设置独立的成型腔体，针对周转箱四周的网格镂空结构，采用镶拼式型芯结构，避免整体加工的工艺难度，同时方便后续磨损后的镶件更换，降低长期生产的维护成本。模具的导柱导套采用对称四角布置，导柱直径匹配模具整体重量，合模时可实现精准导向，避免型腔错位导致的制品飞边问题，导柱端部设置圆弧导入段，减少合模过程中的磕碰损伤。冷却系统采用随形水路设计，分别在定模型腔板、

　　动模型芯以及侧滑块内部布置循环冷却水道，水道距离成型面的距离控制在15-20mm区间，水路间距保持25mm左右，确保注塑过程中型腔各区域温度均匀，减少制品因冷却不均产生的翘曲变形，缩短成型周期。侧抽芯机构采用斜导柱驱动方案，斜导柱倾斜角度设置为18度，兼顾抽芯行程与开模力的平衡，滑块与模板之间采用压条导向，压条设置耐磨片减少长期往复运动的磨损，抽芯行程完全覆盖周转箱侧壁的倒扣结构，避免开模时拉伤制品侧壁。顶出系统采用顶针、顶块组合顶出方式，针对周转箱的边框、加强筋位置布置顶出元件，顶出力分布均匀，避免顶出过程中制品出现顶白、变形问题，顶针采用标准件规格，方便后期维护更换。模具的安装边界适配300吨级卧式注塑机的拉杆间距、

　　定位圈尺寸以及浇口套匹配规格，定位圈直径采用标准100mm规格，浇口套球面半径与注塑机喷嘴匹配，主流道采用锥度设计，减少料流阻力。模具的分型面贴合周转箱的外形轮廓设置，在分型面位置设置溢料槽以及排气槽，排气槽深度控制在0.02-0.03mm，既可以排出型腔内的空气，避免制品出现烧焦、缺胶问题，又不会产生飞边。针对周转箱内部的密集网格结构，型芯部分采用多块镶件拼接，镶件之间的配合间隙控制在0.01mm以内，既保证排气效果，又不会出现漏胶问题，同时镶件采用预硬钢材质，经过淬火处理后表面硬度达到HRC48-52，提升长期生产的耐磨性能。模具的动定模座板采用标准模架规格，厚度满足注塑机的装夹要求，码模槽位置与常规注塑机的码模结构匹配，

　　无需额外改装即可快速上机安装。在流道设计上采用冷流道点浇口进料，浇口位置设置在周转箱底部中心位置，料流填充过程中可实现均匀充模，减少熔接痕的产生，浇口残留小，后续去除浇口的工作量少，提升生产效率。模具的限位结构、复位杆、弹簧等标准件均采用行业通用规格，备件采购方便，复位弹簧的弹力足够支撑顶出板的快速复位，避免合模时顶针未回位导致的模具撞模问题。整套模具的结构设计充分考虑了量产过程中的稳定性、维护便捷性以及制品成型质量，所有活动部件均设置润滑槽，可定期加注润滑脂减少磨损，冷却水道接口采用标准水嘴规格，适配常规的模温机、冷水机管路连接，无需额外转换接头。
