金属冲压成型对称式连接固定托架结构

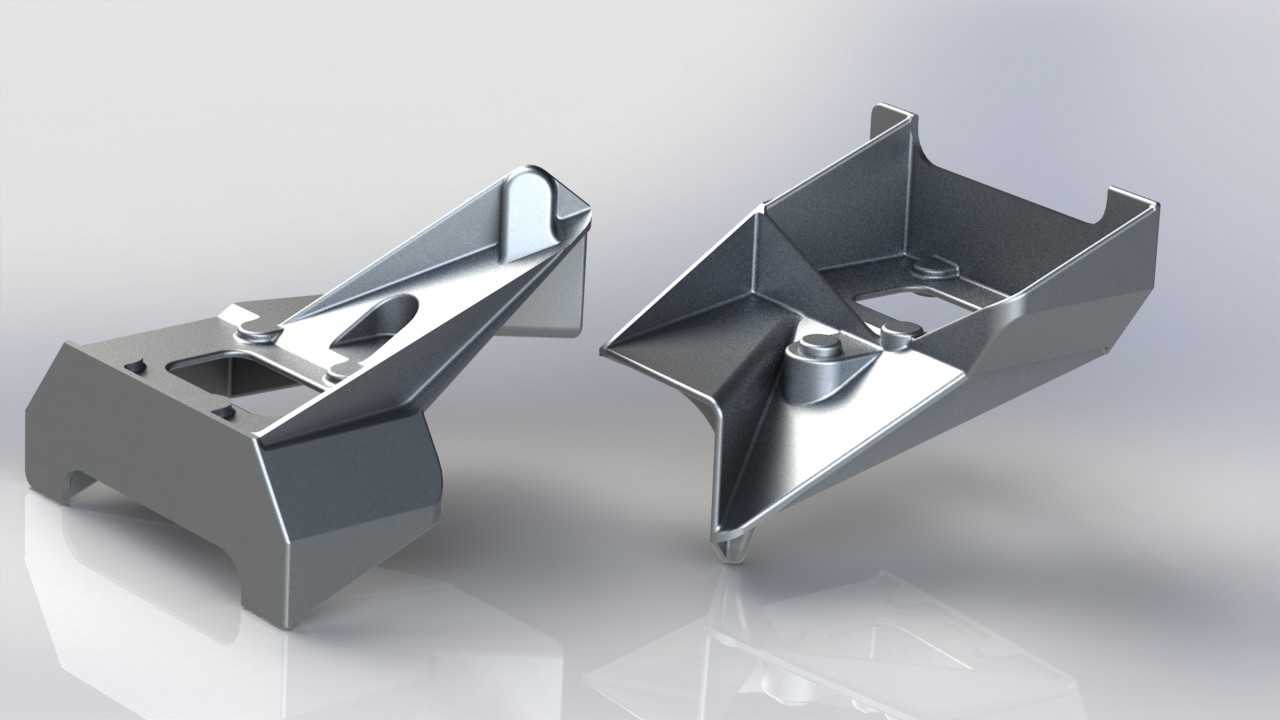

　　该组金属构件为成对使用的对称式连接固定托架，采用钣金冲压一体成型工艺加工，整体为金属材质，表面做了抛光防锈处理，适配需要双侧同步定位锁紧的装配场景，常见于通讯设备内部模块固定、小型机电产品的组件连接工位，也可作为自动化设备上的小型工件承托定位结构使用。从结构设计来看，两个构件互为镜像对称，主体采用弯折成型的盒式腔体结构，腔体侧壁设置有加强筋结构，在不额外增加板材厚度的前提下大幅提升了整体抗扭、抗弯折强度，避免长期受载后出现结构形变。构件上部设置有带圆弧过渡的卡接凸舌，凸舌根部做了减应力槽处理，装配时可通过轻微弹性形变卡入对应安装位的卡槽内，实现无紧固件的快速预固定，降低装配环节的螺丝使用量，提升产线装配效率。

　　构件底部设置有两个带定位沉孔的安装支脚，沉孔深度与常用盘头螺丝的头部高度匹配，装配后螺丝头部不会突出构件表面，避免与其他相邻组件产生运动干涉。两个构件对接的贴合面设置有定位凸台与对应凹槽，拼合时可通过凸台凹槽的配合实现快速对位，无需额外工装辅助即可保证两个构件的相对位置精度，拼合后内部形成的空腔可容纳对应被固定组件的连接端，空腔内壁的限位凸起可卡住被固定件的对应卡槽，防止组件在使用过程中出现轴向窜动。从安装边界来看，单个构件的整体轮廓尺寸适配小型化设备的内部安装空间，安装支脚的孔位间距符合通用小型五金件的安装孔距规范，可直接替换同规格的传统塑料支架，相比塑料材质具备更高的结构强度与耐温性能，

　　可在-40℃到120℃的工作环境下长期使用，不会出现低温脆裂、高温软化的问题。构件的所有弯折棱边都做了R0.5的圆角处理，避免装配过程中锐边划伤操作人员，也防止锐边割破设备内部的连接线缆。在设计过程中，充分考虑了冲压加工的工艺可行性，所有弯折角度都控制在90度到120度之间，避免过小弯折角度导致的板材开裂问题，同时所有的开孔都预留了足够的搭边宽度，防止冲压过程中孔位边缘出现撕裂缺陷。构件表面的平面度控制在0.1mm以内，保证安装后与被固定件的贴合度，避免出现装配间隙导致的固定松动问题。该类托架的实际使用场景中，通常是成对安装在设备内部的安装基板上，被固定的组件从两个托架中间推入，通过卡接凸舌实现轴向限位，

　　底部的安装支脚通过螺丝与基板锁紧，整个装配过程无需复杂工装，单人即可快速完成，后期维护拆卸时只需拨开卡接凸舌即可取出被固定组件，无需完全拆除托架本身，大幅降低后期维护的时间成本。结构设计上还充分考虑了轻量化需求，在非受力区域开设了工艺减重孔，在保证结构强度满足使用要求的前提下，尽可能降低构件自身重量，适配便携式通讯设备、小型数码产品对内部组件重量的控制要求。减重孔的边缘同样做了翻边处理，提升孔位周边的结构强度，避免长期受震动后孔位边缘出现裂纹。
