双轴结构万向接头三维设计作品

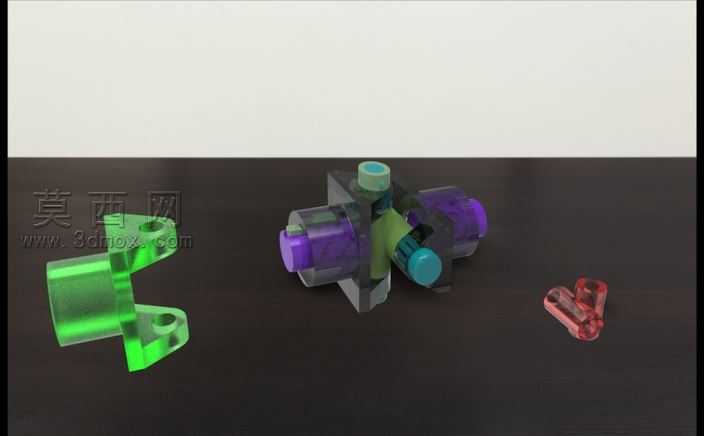

本作品为双轴结构万向接头的三维设计成果，建模阶段采用Pro/Engineer完成全参数化特征构建，首先梳理万向接头的运动逻辑：该部件需要实现两根轴线不重合的轴之间的动力传递，在两轴存在角位移的工况下仍可连续回转，可靠传递扭矩与运动。建模过程中先绘制各组成零件的基准草图，对叉形接头、十字连接块、轴端固定件、锁紧卡扣等独立零件分别进行实体拉伸、切除、倒角、拔模等特征操作，严格控制各配合面的尺寸公差，保证十字连接块与两侧叉形接头的铰接间隙处于合理范围，既满足运动自由度要求，又避免装配后出现过大旷量影响传动精度。材质与渲染阶段，针对不同零件的功能属性分配差异化材质：主体受力的叉形接头部分采用半透明绿色工程塑料材质，模拟实际生产中常用的增强尼龙材质视觉效果，既可以直观展示内部的配合结构，又能体现工程塑料的耐磨、轻量化特性；中间的十字传动核心采用浅绿与青蓝色的硬质工程塑料搭配，区分不同的装配层级；两侧的轴端锁紧部件采用半透明紫色材质，端部的卡扣固定件采用半透明红色材质，通过色彩区分不同功能模块，渲染时采用柔和的漫反射环境光，搭配深色哑光展示台面，调整材质的透明度、反光度与粗糙度参数，让各零件的轮廓边界清晰，装配关系一目了然，同时保留半透明材质的通透质感，方便观察内部的铰接结构。结构设计上，该万向接头采用对称式双叉配合十字块的经典结构，两侧叉形接头预留标准轴连接孔与安装耳位，端部设置的卡扣结构可实现快速装配与轴向限位，无需额外紧固件即可完成组件的组合固定，降低装配复杂度；十字连接块的四个轴颈尺寸一致，保证两侧接头的摆动角度范围对称，可适配一定范围内的轴间夹角偏差，满足小空间内的变向传动需求。设计思路围绕小型化、快装化的使用场景展开，针对轻工设备、小型传动机构的使用需求，在保证结构强度与传动可靠性的前提下，优化零件的外形轮廓，去除冗余的结构余量，让整体组件结构紧凑，同时通过不同色彩的材质区分，方便装配过程中的零件识别，降低错装概率。完成所有零件建模后进行了虚拟装配验证，通过软件的干涉检查功能排查各零件在运动极限位置的碰撞情况，调整铰接部位的配合尺寸，确保接头在允许的摆动角度范围内可顺畅转动，无卡滞、无干涉，可直接用于后续的3D打印验证或者工程图导出生产。
