蜗杆蜗轮啮合传动组件结构设计

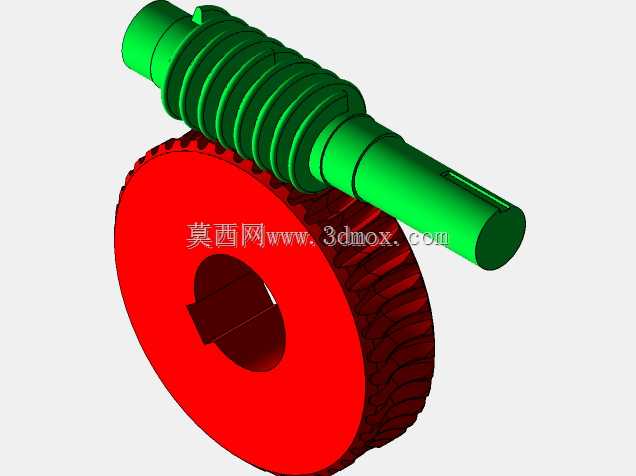

　　这套蜗杆蜗轮啮合组件，是交错轴传动场景里极为常用的减速传动结构，日常在轻工输送设备、小型自动化进给机构、精密分度装置里都能见到它的应用，核心作用是在两轴空间垂直交错的布局下，实现大传动比的动力传递，同时把原动机的高转速低扭矩输出，转换为工作端需要的低转速大扭矩输出，相比同传动比的圆柱齿轮减速结构，它的整体结构更紧凑，占用的安装空间更小，运行过程中的啮合冲击更小，噪音控制表现更优，还具备反向自锁的特性，在起重类小型设备、需要防止负载反向倒拖的机构里，这个特性能省去额外的制动结构设计，简化整体设备的传动链路。

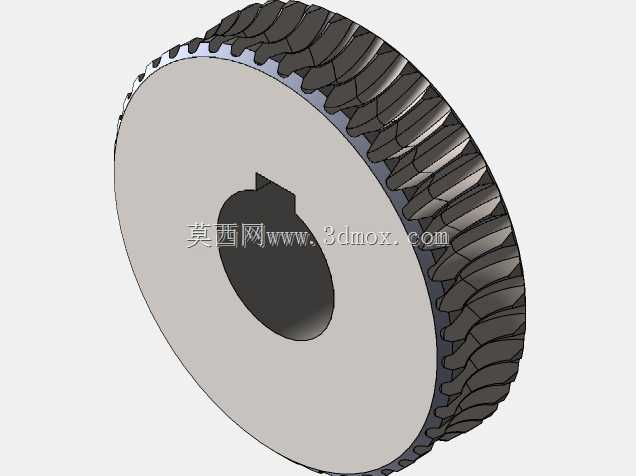

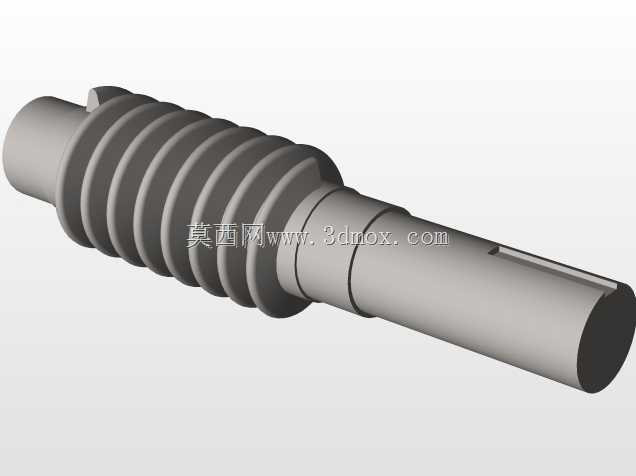

　　从结构设计逻辑来看，这套组件的蜗杆采用阿基米德蜗杆型线设计，加工工艺性好，普通车床搭配成型车刀就能完成齿形加工，不需要专用的复杂加工设备，适合中小批量的生产场景。蜗杆本体和两端的安装轴段做了一体化设计，轴端预留了键槽安装位，用来和动力输入端的联轴器、带轮做周向固定，保证动力输入时不会出现相对打滑，轴段的直径尺寸按照传递扭矩的大小做了阶梯变化，靠近啮合齿段的轴径更大，用来承载啮合过程中产生的径向力与轴向力，两端的轴颈尺寸匹配常用的深沟球轴承安装公差，方便设计人员直接选用标准轴承做支撑，不需要额外定制特殊规格的支撑件。蜗轮部分采用辐板式结构，轮毂中心开有带键槽的通孔，用来和输出轴做周向固定，轮毂的轴向长度比齿圈宽度略大，保证和输出轴配合时有足够的接触面积，避免工作过程中出现应力集中导致的轮毂开裂。齿圈部分的齿形和蜗杆的齿面做了共轭匹配，啮合时接触线的分布更合理，能有效降低齿面的接触应力，减少长期运行后的磨损量，延长组件的整体使用寿命。

　　在安装边界的设计考量上，这套组件的中心距按照标准模数系列做了匹配设计，设计人员在做整机布局时，不需要重新计算啮合参数，直接按照给定的中心距尺寸设计箱体的轴承座孔位即可，能大幅缩短传动系统的设计周期。蜗杆的轴向安装尺寸预留了轴承安装与端盖压紧的空间，蜗轮的径向最大尺寸做了严格控制，避免和箱体内壁、周边的其他传动零件发生运动干涉。啮合侧隙的设计取值考虑了常温工作环境下的热膨胀量，同时预留了合理的润滑脂存储空间，保证组件在长期连续运行时，齿面能得到充分的润滑，不会出现干摩擦导致的齿面胶合失效。

　　实际选型应用时，需要注意这套组件的传动效率相比行星齿轮结构偏低，不适合大功率长时间连续运行的重载场景，更适合中小功率、间歇运行、对传动平稳性要求较高的工位。在装配过程中，需要严格保证蜗杆与蜗轮的轴线垂直度误差在允许范围内，同时调整好轴向位置，保证齿面的接触斑点位于齿高中间位置，避免出现偏载导致的局部齿面过度磨损。如果是用于需要正反转的传动场景，还要适当增大侧隙的预留量，抵消正反转切换时产生的回程误差，保证传动精度满足设备的运行要求。
