手动螺旋顶升承重支撑组件结构设计

项目分类:千斤顶 发布时间:2022-07-30 ID:686379
  • 手动螺旋顶升承重支撑组件结构设计
  • 手动螺旋顶升承重支撑组件结构设计
  • 手动螺旋顶升承重支撑组件结构设计
  • 手动螺旋顶升承重支撑组件结构设计
  • 手动螺旋顶升承重支撑组件结构设计
  • 手动螺旋顶升承重支撑组件结构设计
  • 手动螺旋顶升承重支撑组件结构设计
  • 手动螺旋顶升承重支撑组件结构设计

  在设备检修、工装调平、小型构件顶升的作业场景里,这类手动螺旋顶升组件的应用覆盖了从车间工位调整到户外小型设备维保的多个环节,不同于液压类顶升设备依赖密封件与液压介质的特性,纯机械螺旋传动的结构不存在漏油失压的风险,在长时间承重保压的工况下稳定性更突出,哪怕是静置数天的支撑场景,也不会出现负载缓慢沉降的问题,这也是很多工装夹具工位优先选用螺旋顶升结构做高度调整的核心原因。从结构组成来看,整套组件分为底座、螺杆传动段、调节螺母套、操作杆、顶头五个核心部分,底座采用下宽上窄的锥台结构,底部接触端面做了加宽处理,增大与支撑面的接触面积,降低单位面积压强,避免在软质地面或者较薄的工装台面上压出凹陷,锥台向上收窄的结构既可以减少铸件的材料用量,

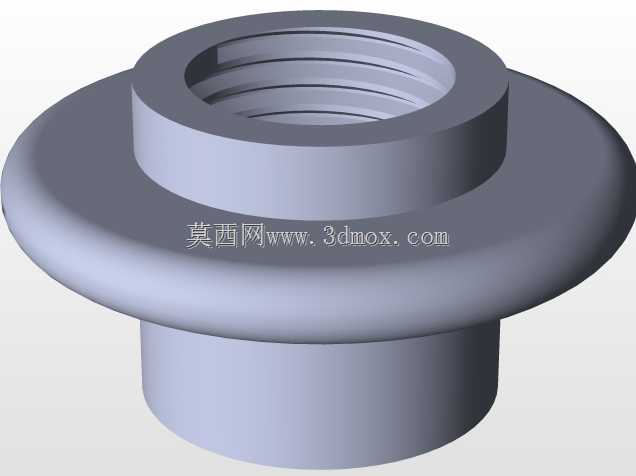

  也能让受力路径从顶部负载端沿着锥面均匀分散到底座整个接触面,避免应力集中在螺杆与底座的连接位置。传动段采用梯形螺纹副设计,相比普通三角螺纹,梯形螺纹的牙型角更小,传动效率更高,同时牙根强度更好,能够承受更大的轴向负载,螺纹的导程经过匹配设计,既保证操作时转动调节螺母的行程效率,不会因为导程过小需要转动太多圈数才能达到目标高度,也避免导程过大导致的自锁失效问题,整套螺纹副满足自锁条件,即便没有额外的锁止结构,承受轴向负载时也不会出现反向回转下滑的情况,保障作业安全。调节螺母套外侧设计有贯穿的径向通孔,用来穿插操作杆,操作杆采用长直圆杆结构,利用杠杆原理增大力矩,操作人员不需要额外的辅助工具,穿入杆体后手动转动即可带动螺母旋转,

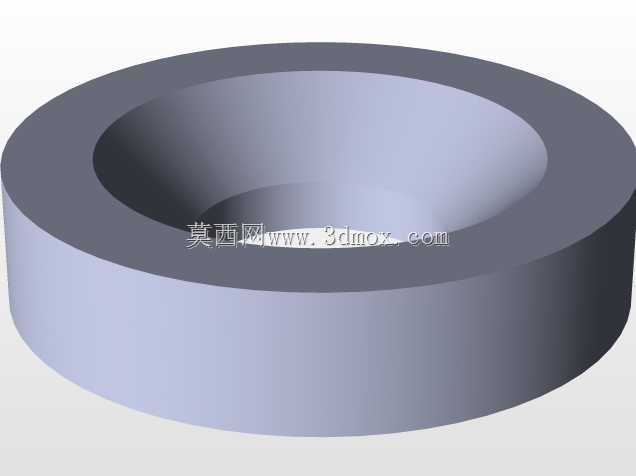

  实现螺杆的升降动作,螺母套与螺杆的配合段做了足够的轴向长度,保证螺纹啮合的牙数足够,分散每一圈螺纹承受的剪切应力,避免重载下螺纹牙崩裂失效。顶部的顶头采用内凹的碗型结构,接触被支撑物件时可以更好的贴合构件底部的接触面,防止顶升过程中构件滑移,顶头与螺杆顶端采用活动连接结构,顶升过程中顶头可以自适应小角度的接触面倾斜,保证受力始终沿着螺杆轴向传递,不会产生额外的侧向弯矩,避免螺杆受弯变形。在设计建模过程中,需要重点关注几个安装与尺寸边界:首先是底座的安装平面度要求,底座底面如果平面度误差过大,承重时会出现偏载,导致螺杆承受侧向力,长期使用会造成螺杆弯曲,因此建模时底座底面需要标注合理的平面度公差;其次是螺杆的伸出极限长度,

  当螺杆升到最高位置时,螺母与螺杆的啮合长度不能低于螺纹直径的1.5倍,避免啮合牙数过少导致螺纹脱扣,因此在模型里需要做极限位置的干涉与啮合长度检查,预留足够的安全啮合余量;另外操作杆的长度需要匹配调节力矩,过长的操作杆虽然省力,但是会带来操作空间需求的增加,在狭小的设备检修空间里容易出现转动干涉,过短则会导致操作力矩过大,操作人员无法转动调节,因此需要结合额定顶升负载计算合理的杆长,同时在螺母套的通孔位置做倒角处理,避免操作杆穿插时刮擦杆体,也方便快速对位穿插。这类螺旋顶升组件的维护成本极低,日常使用只需要定期在螺纹副位置涂抹润滑脂,减少螺纹磨损即可,没有易损的密封件、阀体类零件,整体结构坚固耐造,适合在多粉尘、温差大的复杂工况下使用,比如户外的管线架设临时支撑、车间焊接工装的高度调整、小型设备安装时的水平校准,都能看到这类结构的应用。建模过程中所有配合面都需要做合理的公差分配,螺母与螺杆的配合采用间隙配合,保证转动顺畅的同时不会有过大的旷量,顶头的活动连接部分需要预留转动间隙,保证自适应倾斜的功能不受卡滞,底座与螺杆的连接采用过盈配合加骑缝销固定,保证连接强度,避免承重时螺杆与底座脱离。
