车床配套VIT规格尾座结构三维设计

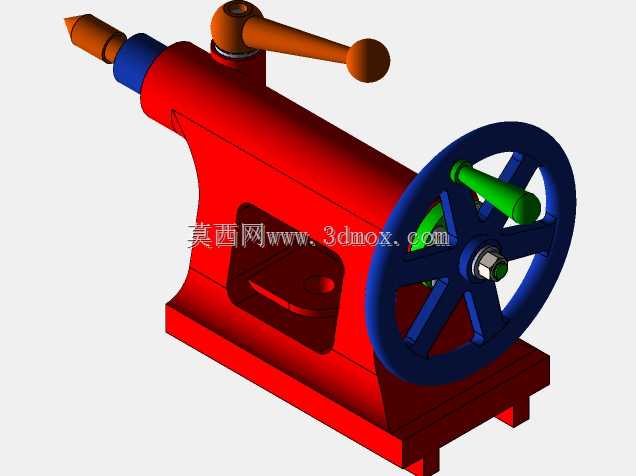

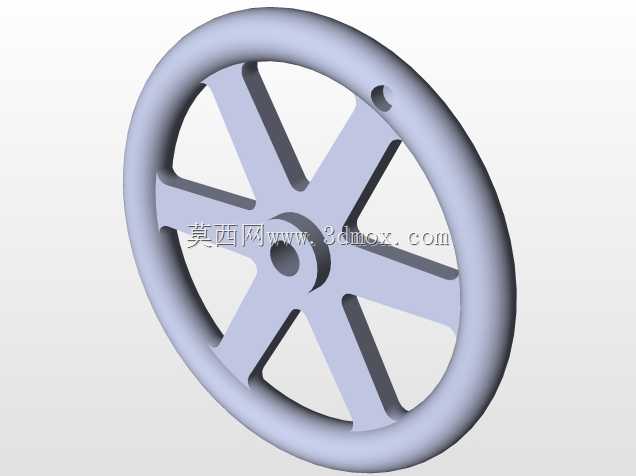

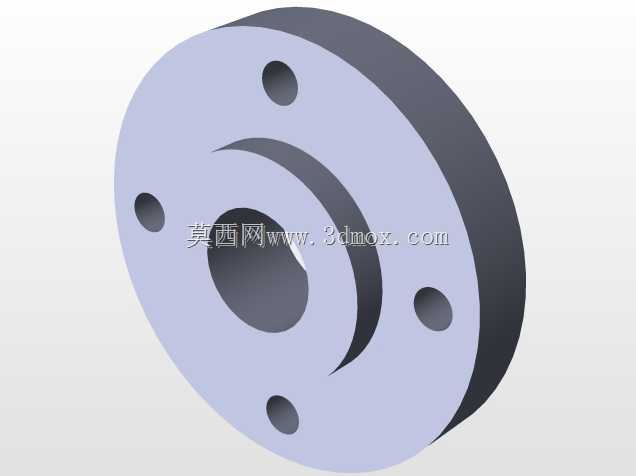

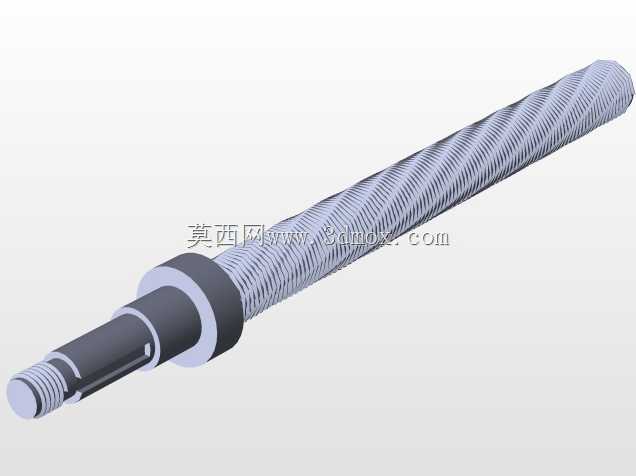

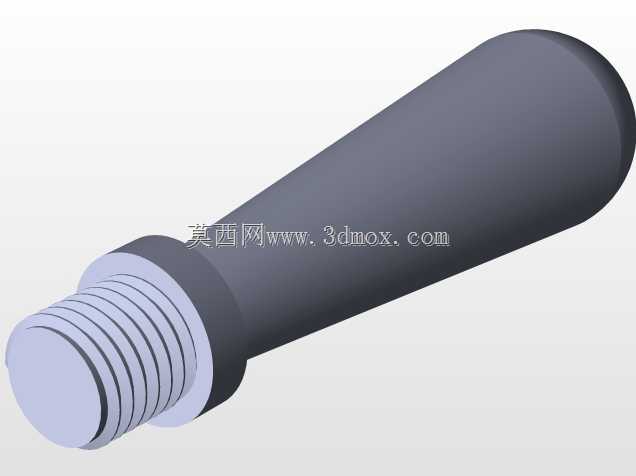

　　在普通卧式车床、小型外圆磨床以及钳工实训台的配套工装体系里，尾座是承担长轴类工件轴向顶紧、小直径孔加工刀具导向支撑的核心功能部件，这套VIT规格的尾座结构，完全匹配教学实训场景与小型零件加工工位的安装尺寸边界，可直接适配对应床身导轨的安装槽位，无需额外做安装面的二次加工。从结构功能逻辑来看，这套尾座的核心运动单元分为主轴轴向进给、主轴位置锁紧两个独立模块：侧面布置的球头手柄是主轴锁紧机构的操作端，当主轴进给至指定顶紧位置后，扳动该手柄可驱动内部锁紧套径向收缩，抱紧主轴圆柱面，抵消加工过程中轴向切削力带来的主轴位移，避免工件顶紧松动引发的加工振纹、工件飞出等安全问题；尾部的大直径辐条式手轮是主轴进给的操作端，手轮与内部丝杠副直连，

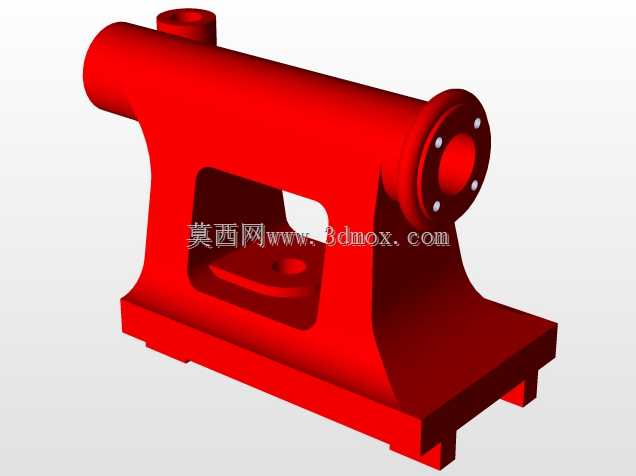

　　转动手轮即可带动主轴沿套筒轴线做直线往复运动，手轮辐条间预留的操作空间足够戴劳保手套的手部握持，即便在设备周边有切削液飞溅、金属切屑堆积的工况下，也能顺畅完成进给操作，不会出现操作空间不足卡滞的问题。设计阶段优先考虑了实训场景的使用特性，整体外壳采用一体式铸铁结构的造型逻辑，底部的安装基面做了等高定位设计，两个平行的安装凸台可直接卡入床身导轨的定位槽，安装时仅需打表校正主轴轴线与床头箱主轴的同轴度，即可完成装配，大幅降低实训设备的装配调试难度；主轴前端的锥孔采用标准莫氏锥度设计，可直接适配标准活顶尖、死顶尖、钻头铰刀等锥柄工装，无需额外配置转换套，减少工装适配的额外成本。从安装边界尺寸来看，这套尾座的整体宽度、

　　主轴中心高完全匹配VIT系列实训车床的床身参数，手轮外圆最大回转半径不会超出床身侧面的安全防护范围，锁紧手柄的扳动角度预留了足够的操作空间，即便尾座移动至床身最靠近主轴卡盘的极限位置，手柄也不会与卡盘、刀架等运动部件发生干涉。在实际加工场景中，这套尾座可承担长度在300mm以内轴类零件的双顶装夹作业，顶紧力可通过手轮的转动扭矩灵活控制，针对铝合金、低碳钢等不同材质的工件，可调整合适的顶紧力避免工件顶弯变形；锁紧机构的夹紧力经过参数匹配，即便在0.2mm背吃刀量的外圆车削作业中，主轴也不会出现轴向窜动，保证加工尺寸的一致性。结构细节上，手轮中心的锁紧螺母做了防松设计，可在长期使用后调整丝杠副的轴向间隙，避免进给空程过大影响操作手感；

　　主轴套筒的外圆面做了高频淬火处理，表面硬度满足长期往复摩擦的使用要求，减少磨损带来的精度丧失；外壳上的镂空槽既可以减轻整体铸件重量，也能作为内部润滑脂的加注观察窗口，日常维护时可直接观察内部丝杠、锁紧机构的润滑状态，无需整体拆解尾座外壳。这套结构的设计没有采用复杂的自动进给、液压锁紧等冗余功能，完全针对小型加工、教学实训的实际需求做功能取舍，所有操作部件的布置都符合一线操作人员的使用习惯，手轮高度、手柄位置都在人手站立操作的舒适作业范围内，长时间操作也不会产生额外的疲劳感；底部的安装定位面做了刮研工艺对应的结构预留，实际生产时可通过刮研调整接触精度，保证主轴轴线与床身导轨的平行度满足加工精度要求，不会出现锥孔轴线偏移导致的工件加工锥度误差。
