带键槽凸缘刚性法兰联轴器结构

　　在重载传动系统的轴系对接场景中，这类刚性法兰联轴器的应用占比始终不低，尤其是在对中精度有保障、传动载荷平稳的工况下，比如输送线主驱动轴对接、中小型减速机输出端与工作机输入端的直连、泵组与动力端的刚性连接场景，这类结构凭借无间隙传动、扭矩传递效率高的特性，往往是结构工程师选型时的优先选项。不同于弹性联轴器具备补偿偏移的能力，这类凸缘式法兰联轴器对安装时的两轴同轴度要求较高，设计阶段就需要提前预留安装调整的操作空间，避免轴系运行时产生附加弯矩损伤轴承或轴颈。

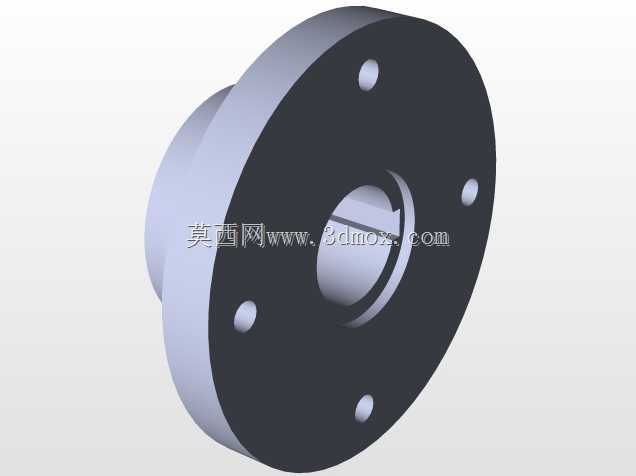

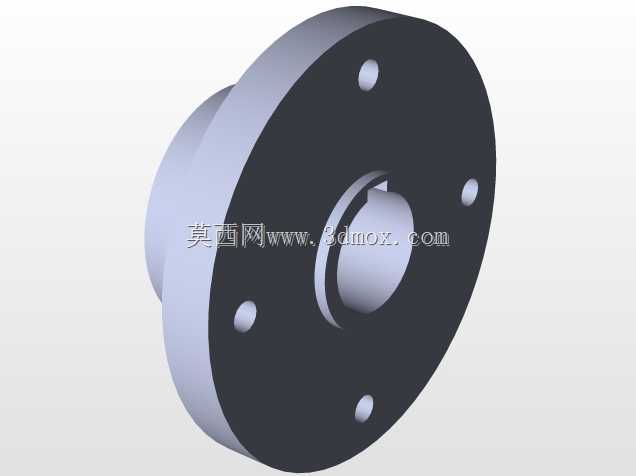

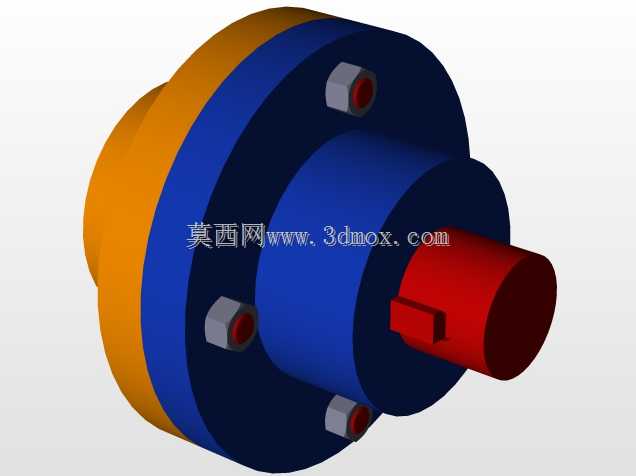

　　从结构细节来看，该联轴器采用分体式双法兰对接结构，一侧法兰与主动轴端配合，另一侧与从动轴端配合，两个法兰的对接端面加工有定位止口，装配时止口嵌合即可保证两轴的同轴度基准，不需要反复打表调整径向跳动，能大幅缩短现场装配的调校时间。法兰周向均匀布置三组铰制孔螺栓，螺栓与孔壁采用过渡配合，依靠螺栓杆的剪切与挤压作用传递扭矩，相比普通受拉螺栓连接，这种配合方式能消除连接间隙，避免正反转切换时产生的冲击回程差，适合有频繁换向需求的传动工位。轴孔位置设计有标准平键键槽，键槽的位置与法兰螺栓孔错开布置，避免键槽处的应力集中与螺栓孔的应力集中区域叠加，削弱法兰本体的结构强度。

　　设计这类联轴器时，首先要根据传递的额定扭矩、轴系的最大转速核算法兰盘的外径与厚度，法兰外径不能超出安装边界的安全距离，尤其是在有外围护罩的设备内部，法兰旋转时的外圆与护罩内壁要预留至少5mm的安全间隙，避免运行时出现刮蹭。螺栓的规格与数量需要根据剪切强度校核确定，周向布置的螺栓节圆直径要兼顾扳手操作空间，不能为了压缩法兰尺寸把螺栓布置得过于靠近轴孔，导致装配时扳手无法就位拧紧。轴孔的配合公差一般选用H7/k6的过渡配合，既保证装配时的同轴度，又不会因为过盈量太大导致拆卸困难，键槽的尺寸按照对应轴径的国标平键规格选取，键槽的深度要兼顾轴的抗扭截面削弱量与键的挤压接触面积，避免键被压溃或者轴在键槽位置断裂。

　　实际选型应用时，要注意这类刚性联轴器不适合用在冲击载荷大、两轴对中难以保证的场景，比如长距离传动的轴系、存在基础沉降风险的设备安装场景，这类场景下刚性连接会把附加载荷直接传递到两端的支撑轴承上，大幅缩短轴承的使用寿命。如果是在有振动的工况下使用，还需要在法兰对接面之间增加薄铜垫调整，抵消端面加工的平面度误差，保证两个法兰端面完全贴合，避免螺栓受附加的弯曲载荷。安装时要注意螺栓的拧紧顺序，采用对角分次拧紧的方式，保证每个螺栓的预紧力均匀，避免法兰端面出现偏斜，导致轴系运转时产生径向跳动。日常维护中只需要定期检查螺栓的预紧力是否衰减，不需要像弹性联轴器那样定期更换弹性元件，维护成本相对更低，适合长期连续运行的工业传动场景。
