双工位平行开合气动夹持执行机构

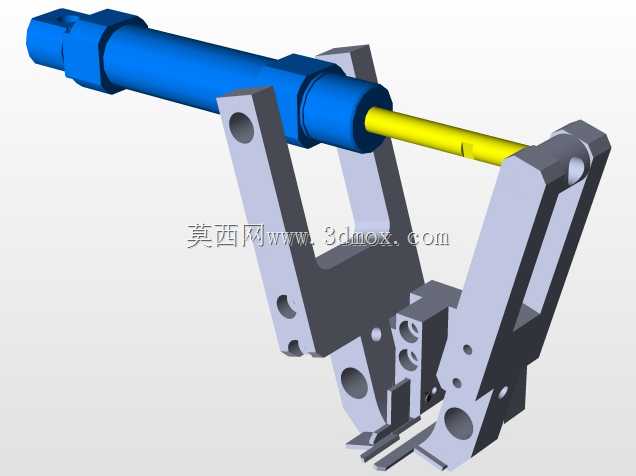

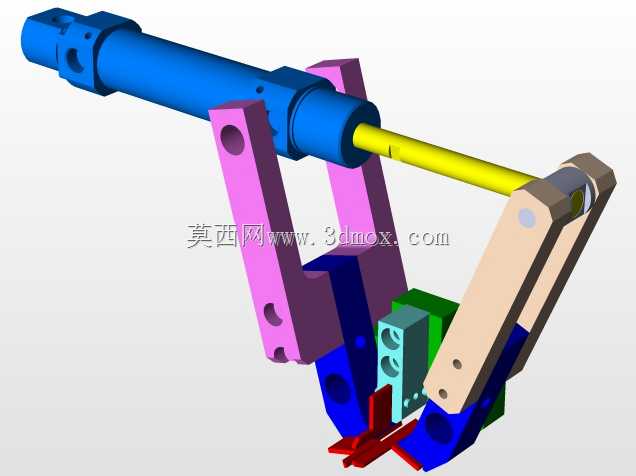

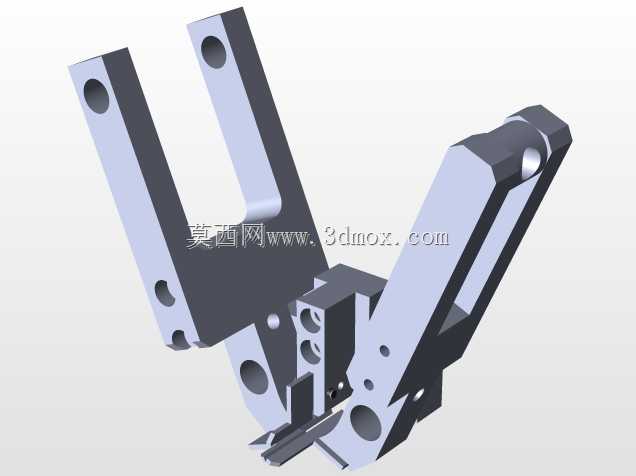

　　该夹持执行构件主要应用于自动化产线的工件拾取、工位转移以及装配对位环节，适配轻载工况下的规则块状、轴类零件的夹持作业，可直接安装在直线模组、六轴机器人末端法兰上，替代人工完成重复性的上下料动作，在3C电子小件组装、小五金件分拣、注塑件水口切除后的取件工位都能适配。从结构设计来看，整体采用对称式双夹臂布局，两个夹臂通过中部的铰接支点实现同步开合动作，驱动端预留的安装孔可直接匹配标准小型笔形气缸的活塞杆连接，无需额外设计转接法兰，降低集成时的加工成本。夹臂的夹持面做了阶梯式让位设计，靠近铰接端的位置预留了避让槽，当夹臂完全闭合时，不会与中部的驱动连接块发生运动干涉，同时夹臂末端的夹持段做了加厚处理，保证夹持受力时的结构刚性，

　　避免长期往复动作出现夹臂形变导致的夹持精度下降。构件上的所有安装孔均采用通孔设计，其中铰接位置的孔位公差按照H7级精度预留，装配时可直接选配标准圆柱销作为铰接轴，夹臂与基座连接的位置预留了0.2mm的间隙，既保证转动时的顺滑度，又不会出现过大的旷量影响夹持重复定位精度。从安装边界来看，构件整体的最大外轮廓宽度在闭合状态下为68mm，完全张开时两个夹臂末端的最大开距为42mm，整体厚度方向的尺寸为22mm，安装基座上的两个固定孔中心距为30mm，可直接适配市面上主流的20mm、30mm宽度的标准铝型材安装面，不需要额外增加转接板。设计过程中针对夹臂的受力做了针对性的结构优化，在夹臂的非受力侧做了减重槽设计，

　　在保证整体刚性的前提下降低了构件自身重量，减少末端执行器的负载，提升驱动部件的响应速度，夹臂上分布的多个小孔为工艺孔，既可以作为加工时的定位基准孔，也可以在后续使用中根据夹持工件的外形加装硅胶垫、聚氨酯防滑垫等辅件，适配不同表面材质工件的夹持需求，避免夹伤工件表面。整个机构的运动行程经过精准核算，气缸伸出至最大行程时夹臂完全闭合，气缸收回时夹臂张开至最大开距，运动过程中两个夹臂的开合角度偏差控制在0.1度以内，保证两侧夹持面的平行度，避免出现夹偏、工件脱落的问题。铰接位置的接触面设计时预留了润滑脂存储槽，长期往复运动时可以存储少量润滑脂，降低铰接轴的磨损，提升构件的使用寿命，不需要频繁拆解维护。基座部分的结构采用一体化铣削成型设计，没有多余的拼接部件，整体结构紧凑，在狭小的工位空间内也能完成安装作业，不会与周边的工装、输送线构件发生运动碰撞。
