可调式多档位卡位锁紧连接支架结构

项目分类:通用五金配件 发布时间:2022-07-30 ID:686401
  • 可调式多档位卡位锁紧连接支架结构
  • 可调式多档位卡位锁紧连接支架结构

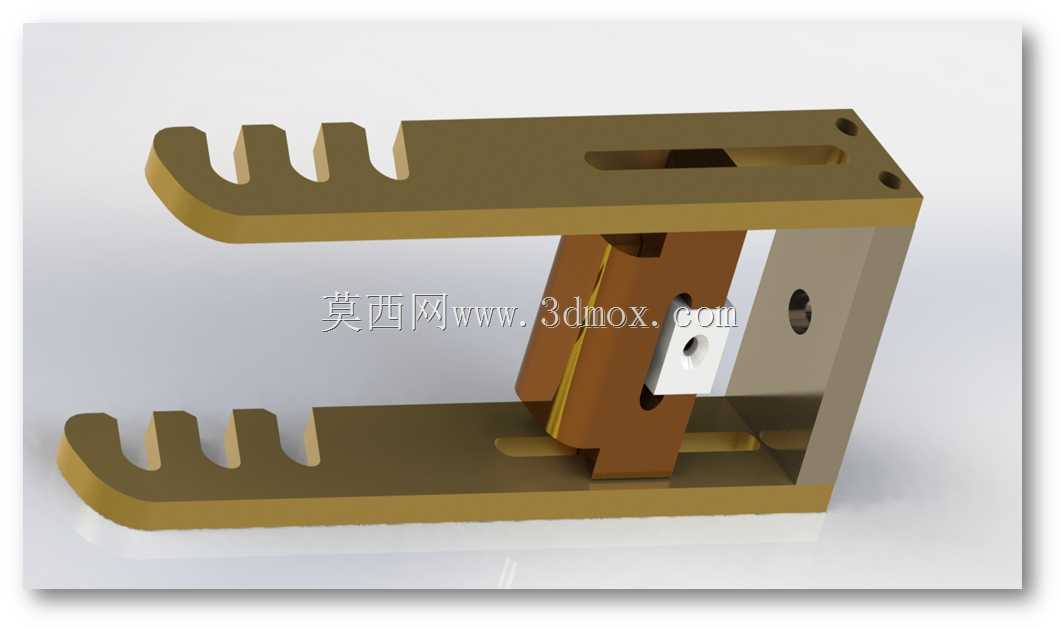

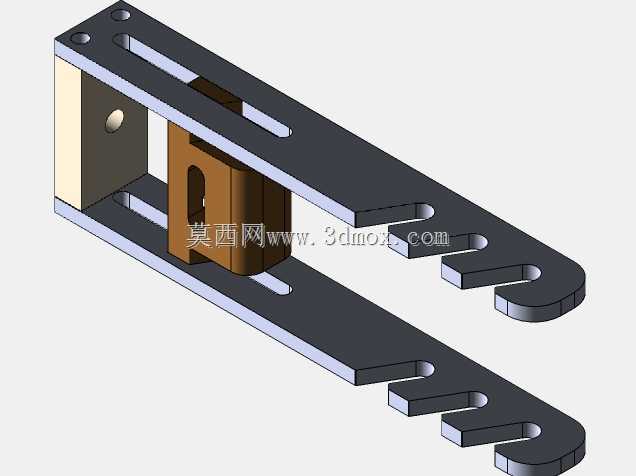

  这款可调式多档位卡位锁紧连接支架,在通讯布线、小型设备安装、工装夹具搭建场景中有着非常广泛的适配性,日常做设备外挂组件固定、线缆路径临时支撑、轻型工装的位置调节时,这类带连续卡位槽的结构比普通圆孔固定支架的调节效率高出不少,不需要反复拆卸螺栓对位,只需要松开锁紧件滑动到对应档位卡入槽位即可完成位置固定,能大幅减少现场安装调整的工时。从结构设计逻辑来看,主体采用上下平行的长条形钣金折弯件作为承载基体,两个基体的同侧加工出连续的半圆头卡位槽,槽位的间距经过统一校准,每个槽位的卡位深度一致,保证滑动到任意档位时,中间的锁紧滑块都能同时卡入上下两个基体的对应槽位,不会出现偏载卡滞的问题。基体的一端做了U型折弯的连接端,

  上面加工了两个沉头安装孔,用于将整个支架固定在安装基准面上,沉孔的深度刚好覆盖常用的内六角圆柱头螺栓头部,安装后螺栓头不会突出支架表面,避免和滑动的锁紧组件产生运动干涉。中间的棕色锁紧滑块采用带中心镂空的结构设计,镂空部分一方面是为了减轻滑块自身重量,降低滑动过程中的摩擦阻力,另一方面可以在滑块内部嵌入弹性顶紧件,让滑块在非锁紧状态下也能保持和卡位槽的预接触,不会在支架倾斜时出现自由滑动移位的问题。滑块和上下基体的接触面做了微小的倒角处理,滑动过程中不会刮伤基体表面的防锈涂层,同时倒角形成的微小间隙可以留存少量润滑脂,长期反复调节也不会出现卡顿。从安装边界尺寸来看,支架的总长度适配常规6s规格的安装空间,

  整体宽度控制在窄边安装场景的允许范围内,U型连接端的两个安装孔中心距符合通用轻型构件的安装孔位标准,可以直接替换同尺寸的普通固定支架,不需要对原有安装基面做二次打孔加工。卡位槽的开口宽度适配常用的圆柱销锁紧件,每个档位的调节步距统一,在做高度或者长度方向的位置调节时,可以直接根据需要的调整量快速选对应槽位,不需要反复测量对位。在实际使用场景中,这类支架常被用在通讯机柜内部的设备安装位调节、小型工作台的挡板位置调整、轻型物料架的层板高度固定等场景,相比传统的长圆孔调节支架,这种卡位式结构的锁紧可靠性更高,长期受振动载荷也不会出现螺栓松动移位的问题,因为卡位槽的侧壁可以直接承受横向载荷,不需要完全依靠螺栓的预紧力来提供摩擦力防松。

  设计过程中特意将卡位槽的末端做成半圆结构,避免直角槽位在长期受载时出现应力集中导致槽口开裂,上下两个基体的卡位槽采用一次冲压成型工艺加工,槽位的位置度误差控制在很小的范围内,保证滑块卡入后上下受力均匀,不会出现单侧受力导致滑块歪斜卡滞的问题。基体的折弯边做了压边处理,边缘没有锋利的毛刺,安装调试过程中不会划伤操作人员的手部,同时折弯边形成的加强筋结构可以大幅提升长条形基体的抗弯强度,在承受额定载荷时不会出现明显的弯曲变形。滑块的滑动行程覆盖了支架上所有的卡位槽,从最靠近固定端的槽位到最远端的槽位都可以顺畅卡入,整个调节范围内没有死点位置,满足不同安装距离的调节需求。在做三维建模时,所有的配合面都预留了合理的公差间隙,滑动配合面的间隙控制在既能保证滑动顺畅,又不会出现过大晃动的范围内,安装孔的位置尺寸完全按照实际加工的公差要求标注,导出的工程图可以直接用于钣金冲压和机加工生产,不需要做额外的尺寸调整。
