移动式软管卷放作业机架结构设计

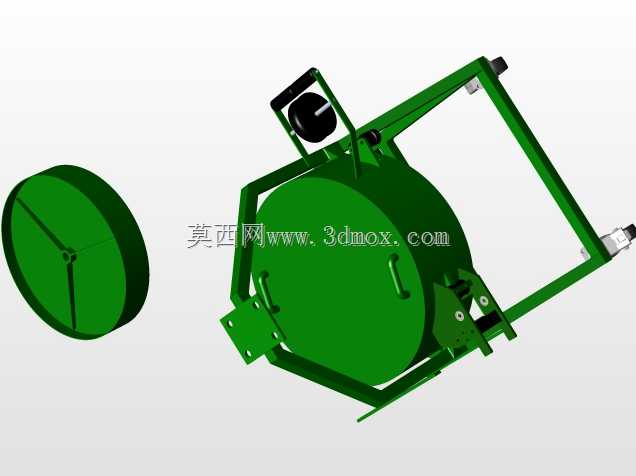

　　在户外管线铺设、临时线缆布设、农用输水管路收放这类需要频繁转移作业点位的场景里，传统的人工拖拽盘绕管线不仅效率低下，还容易造成管线弯折损伤、打结报废，甚至在拖拽过程中刮蹭周边设施引发安全隐患，这款卷放设备的结构设计，正是针对这类散线长距离收放作业的痛点做的针对性优化。从整体结构来看，设备采用框架式方管焊接机架作为承载主体，框架一侧延伸出带拖行连接位的牵引端，可适配小型作业车辆、人力拖拽的不同转场需求，底部预留了行走轮组的安装接口，作业时可根据场地平整度选配定向轮与万向轮组合，在非硬化路面作业时也可拆除轮组作为固定卷放工位使用，安装边界上，机架整体宽度控制在常规人行通道的通行尺寸范围内，可顺利通过0.8米宽度的施工便道，

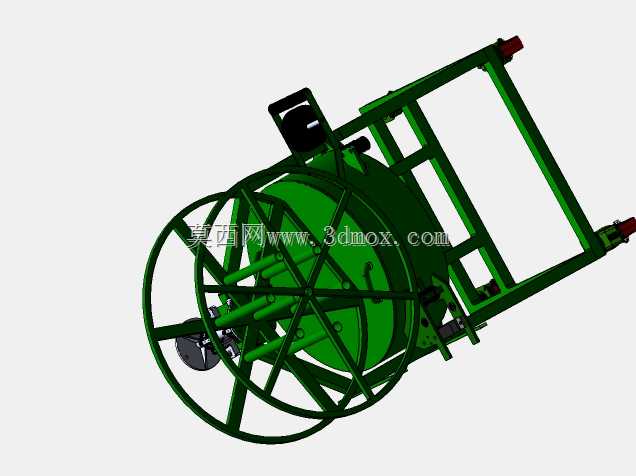

　　长度方向预留了管线导向架的拓展安装位，无需额外焊接改造即可加装导向辊组，避免收放过程中管线偏磨卷盘边缘。核心的卷绕承载部分采用辐条式轮盘结构，相比实心卷盘，辐条设计在保证整体结构强度的前提下大幅降低了设备自重，轮盘中心设置了快拆式锁紧轴，可根据待卷放管线的内径、弯曲半径更换不同直径的卷绕内筒，适配从通讯线缆、小型气动软管到农用输水胶管的不同卷放需求，轮盘侧边设置了棘轮止逆结构，在拉出管线作业时可随时锁止卷盘位置，避免管线在自身弹力下回缩伤人，收线时可解锁止逆结构，配合侧边的摇把接口实现手动或外接电动工具驱动收卷，无需额外配置复杂的减速传动结构，降低野外作业时的故障概率。机架的另一侧设置了管线梳理导向架的安装位，

　　导向架上预留了可调节高度的导向环安装孔，可根据卷盘上管线的堆叠高度实时调整导向位置，保证管线在卷盘上逐层整齐排布，避免出现局部堆叠过高导致的管线滑脱、挤压变形问题，框架上还预留了工具挂点、管线端头固定卡扣的安装位置，作业间隙可将管线端头固定在机架上，避免转运过程中管线端头散落拖地造成磨损。从设计思路上，这款设备没有采用复杂的自动化控制结构，所有功能部件都采用机械结构实现，核心考量是野外作业场景下的设备可靠性，没有电控元件、液压部件的设计，让设备在淋雨、扬尘、高低温环境下都能稳定工作，不需要复杂的日常维护，焊接机架的所有焊缝都做了圆角打磨处理，避免作业过程中尖锐边角刮伤管线外皮或者划伤作业人员，

　　卷盘的转动部位采用了免维护的滑动轴承结构，不需要定期加注润滑脂，适合长时间在无后勤保障的野外作业场景使用。实际作业过程中，设备可根据待收放管线的长度调整卷盘的辐条伸出长度，最长可容纳百米级的中小直径管线，收线时的转动阻尼可通过中心轴的锁紧螺母进行调节，避免收线速度过快导致管线甩动伤人，拖行状态下卷盘会自动锁止，避免转场过程中卷盘自由转动导致管线散落。在通讯线路临时布设、工地临时水电管线铺设、园林灌溉管路收放这类场景下，这类结构的卷放设备可将原本需要两到三人配合的管线收放作业缩减为单人即可完成，同时大幅降低管线在收放过程中的弯折损伤概率，延长管线的重复使用寿命，框架结构的模块化设计也让部件更换十分便捷，出现方管变形、辐条弯折的情况时，可直接切割更换对应部位的型材，不需要整体报废设备，进一步降低了作业过程中的设备使用成本。
