通讯设备用带安装孔矩形承载底座结构

项目分类:通讯工具类 发布时间:2022-07-30 ID:686433
  • 通讯设备用带安装孔矩形承载底座结构

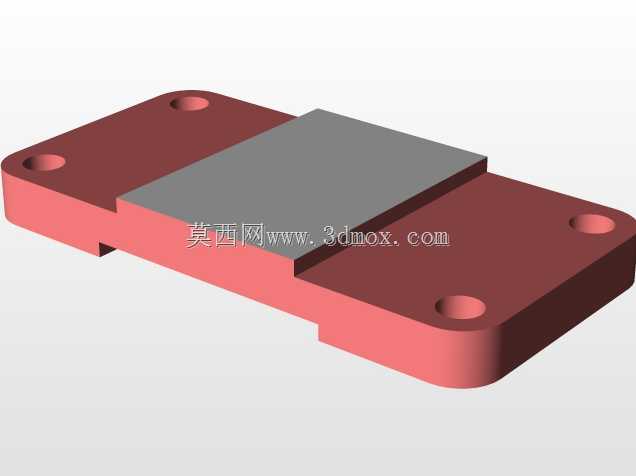

  这款带安装孔的矩形承载底座,主要应用于小型通讯终端设备的内部结构承载场景,常见于手持类通讯设备、便携数据传输终端的内部组件固定环节,作为核心承载结构承接上部功能模块的安装定位,同时承担设备装配过程中的基准定位作用。从结构设计来看,底座整体采用阶梯式分层构型,下层为带圆角的矩形安装基板,基板四个角位设置沉头安装孔,孔位做了沉台处理,装配时螺丝头部可完全没入基板平面,不会突出表面干涉上部组件安装,也能避免螺丝剐蹭设备外壳内壁。基板中部设置凸起的矩形承载台,承载台平面度公差控制在0.05mm范围内,为上部功能模块提供平整的安装贴合面,承载台与下层基板之间采用直边过渡,边缘做了微小倒角处理,去除加工毛刺的同时,也能在装配时起到导向作用,

  方便上部模块快速对位。安装边界方面,下层基板的长宽尺寸匹配对应通讯设备的内部安装腔尺寸,两侧预留的装配间隙控制在0.1-0.2mm之间,既不会因为间隙过大导致装配后底座晃动,也不会因为间隙过小造成装配卡滞,四个安装孔的孔位公差按照IT7级精度设计,与设备外壳上的预装螺柱完全对位,装配时无需额外修配即可直接锁附固定。设计思路上,这款底座优先考虑了装配便利性与结构可靠性,沉头孔的深度经过精确计算,锁附M2规格的装配螺丝后,螺丝头部低于基板平面0.1mm左右,不会出现凸点影响上部组件贴合;中部承载台的凸起高度根据上部模块的安装高度差设定,刚好填补上部模块与基板之间的高度间隙,无需额外增加垫片调整高度,减少装配环节的零件数量。

  在实际使用场景中,这款底座作为通讯设备内部的支撑基础,上部可直接安装PCB主板、电池模块或者信号传输组件,承载台的平面能够保证上部组件安装后不会出现倾斜,避免因为安装面不平导致的组件接触不良、信号传输受干扰等问题;基板边缘的圆角处理,一方面适配通讯设备外壳的内部圆角结构,另一方面也能避免锐边在装配过程中划伤操作人员或者损坏内部线材。结构强度方面,底座整体采用等壁厚设计,基板厚度与承载台厚度比例经过受力校核,在承受上部组件重量以及日常使用中的跌落冲击时,不会出现变形断裂的情况,四个安装孔周边做了局部加厚处理,锁附螺丝时不会因为锁紧力过大导致孔位开裂。从建模逻辑来看,这款底座的特征构建完全遵循机械加工的工艺顺序,

  先绘制下层基板的轮廓草图,拉伸生成基础实体后,再绘制中部承载台的轮廓进行凸台拉伸,之后对四个角位进行沉头孔的切除特征制作,最后对所有锐边进行倒角、圆角处理,建模过程中所有特征完全参数化,孔位尺寸、基板长宽、承载台高度都可以根据不同型号的通讯设备尺寸进行快速调整,不需要重新绘制整体结构,能够大幅缩短同类型底座的设计改型周期。在实际选型应用中,这类底座结构也可拓展应用到小型数码产品、便携检测设备的内部承载场景,只要调整对应安装孔位间距与承载台尺寸,即可适配不同产品的安装需求,结构形式简单可靠,加工工艺性好,采用注塑工艺即可批量生产,生产过程中脱模斜度控制在1度左右,不会出现脱模卡滞的问题,成型后零件的尺寸稳定性好,批量生产的尺寸一致性高,能够满足通讯类产品大批量装配的精度要求。
