工业厂房通风用立式铸造排烟筒结构

　　在工业厂房的通风排烟系统布设中，这类立式铸造排烟筒是屋面排风环节的核心构件之一，主要承担车间内焊接烟尘、热处理废气、生产余热的集中导出功能，区别于薄钢板卷制的普通风管，铸造结构的筒体能更好耐受含尘气流的长期冲刷，也能适应屋面区域温差变化带来的形变应力，避免长期使用后出现焊缝开裂、锈蚀漏风的问题。

　　从结构设计逻辑来看，底部采用方形法兰底座是为了匹配屋面预留的混凝土基础或钢构支座安装面，四个角点预留的螺栓孔位可直接与预埋锚栓配合固定，不需要额外制作过渡连接件，安装时能快速对齐排风洞口的中心位置，保证筒身垂直度偏差控制在允许范围内，避免排风时出现气流偏斜、雨倒灌的问题。底座与筒身的过渡段做了加厚圆弧处理，这个位置是应力集中的核心区域，铸造时的圆角过渡能消除直角结构带来的应力集中点，即使遇到极端大风天气，筒身承受横向风载时，根部也不会出现断裂隐患。

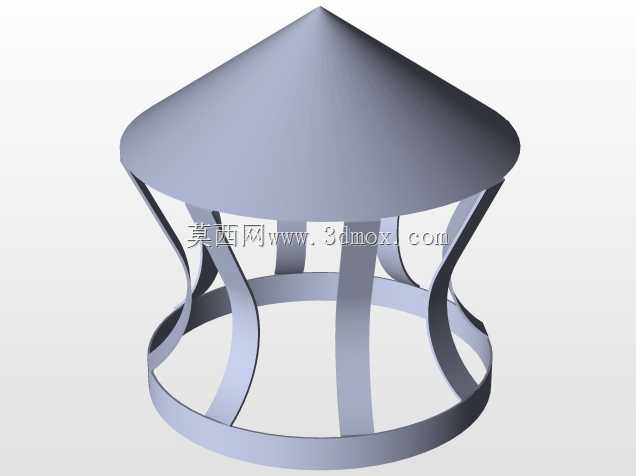

　　筒身采用等径直管结构，内壁做了平整化处理，没有多余的凸起或变径结构，能最大程度降低气流上升过程中的沿程阻力，让车间内的污浊空气可以顺畅排至室外高空，避免在筒内形成涡流积灰，减少后期运维的清灰频次。顶部的防雨帽结构做了偏心遮挡设计，帽檐伸出筒身外壁的距离经过测算，既能保证排风气流顺利从四周散出，又能在降雨天气阻挡雨水顺着筒壁流入车间内部，帽体与筒身顶部的连接支架采用对称布置的三个支撑脚，不会对排风断面造成过多遮挡，也能保证帽体的连接强度，避免强风天气出现脱落问题。

　　从安装边界条件来看，这类排烟筒的底座尺寸需要匹配屋面排风洞口的预留尺寸，通常方形底座的边长要比洞口直径大200mm以上，保证安装后能完全覆盖洞口缝隙，配合密封胶条就能实现洞口处的防水密封。筒身高度需要根据厂房的整体高度、周边建筑的风压环境确定，要保证排出口高出屋面完成面至少1.5m，避免排出的废气被室外风压重新倒灌进车间的进风窗口。筒壁的厚度根据整体高度做梯度设计，靠近底座的下段筒壁厚度略大于上段，在保证整体结构强度的前提下控制整体重量，降低屋面的承重负荷，也方便现场吊装作业。

　　在实际应用场景中，这类铸造排烟筒不仅可以用在常规机械加工车间的屋面排风，也适配小型锅炉房、热处理工位的局部排烟需求，相比塑料材质的排风管道，金属铸造的结构具备更好的防火性能，即使排出的废气温度较高，也不会出现管道软化、引燃的安全隐患。设计建模过程中，需要重点核对底座螺栓孔的定位尺寸与现场预埋锚栓的位置偏差，保证安装时不需要现场扩孔调整；筒身的直线度公差需要控制在千分之一以内，避免多段拼接时出现错边，影响气流顺畅度；顶部防雨帽的通风间隙需要根据设计排风量核算，保证过流面积不小于筒身横截面积的1.2倍，避免排风阻力过大导致系统风量不足。

　　建模时对铸造工艺的脱模斜度也做了对应处理，筒身外壁预留了极小的脱模斜度，不会影响外观的直立视觉效果，也能满足铸造生产的工艺要求，降低铸件生产的废品率。底座的安装面做了铣平加工余量预留，实际生产时可以通过机加工保证安装面的平面度，让固定后的筒身保持垂直，不会出现倾斜问题。所有连接位置的圆角处理都同时兼顾了结构强度与铸造工艺要求，避免铸件出现冷隔、缩孔等缺陷，保证成品的结构致密性，长期使用不会出现漏风、渗水的问题。
