适配8mm光轴的3D打印机Y轴线性轴承结构

　　在桌面级FDM3D打印机的运动架构里，Y轴承担着热床平台的往复直线运动负载，其运行的顺滑度直接决定了首层铺料的均匀性与层纹一致性，不少入门级机型原厂配套的铜套或滚珠轴承在长期使用后，容易因粉尘侵入、润滑脂干涸出现卡顿、间隙过大的问题，进而引发打印件层错、表面振纹等缺陷。这款适配8mm直径光轴的线性滑动轴承，就是针对Prusa I3、Anet A8、A6等常见Reprap架构机型的Y轴运动需求设计的替代支撑件，也可兼容其他采用同规格光轴传动的小型自动化滑台、雕刻机移动模组。从实际使用场景来看，这类轴承安装在Y轴热床支架的安装孔位内，光轴从轴承内孔贯穿，轴承内壁的多道轴向凸筋与光轴外圆形成滑动摩擦副，相比传统滚珠轴承，

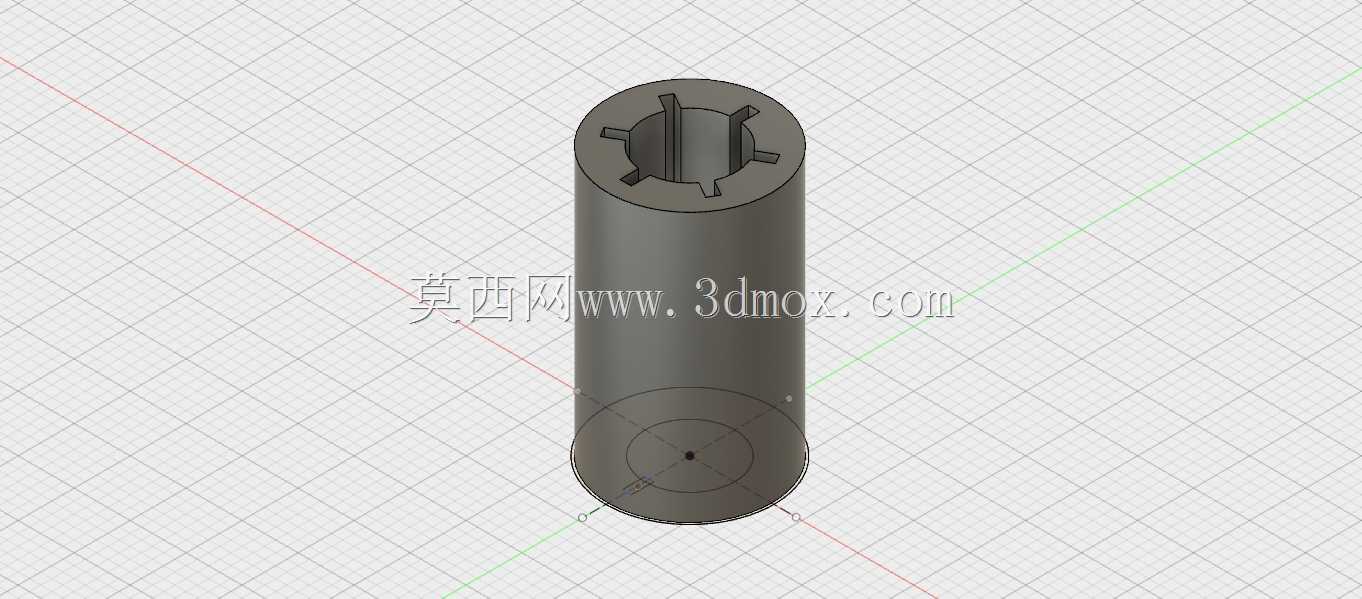

　　这种一体式滑动结构没有滚珠保持架的间隙问题，抗粉尘能力更强，不需要频繁加注润滑脂，日常维护仅需擦拭光轴表面的积尘即可，尤其适合工作室、家用等非无尘环境下的长期打印作业。设计过程中首先要匹配8mm光轴的公差配合，轴承内孔的凸筋接触面与光轴的配合间隙控制在0.05-0.1mm区间，既保证滑动时无卡滞，又不会因间隙过大导致热床运行时出现左右晃动，影响打印精度。轴承整体为圆柱套筒结构，上端面均匀分布的多道轴向开槽，一方面是为了减少与光轴的接触面积，降低滑动摩擦阻力，另一方面开槽形成的弹性结构可以在安装时产生微量形变，适配安装孔位的轻微尺寸偏差，同时在长期磨损后可以通过调整安装座的压紧力补偿少量磨损量，延长部件的使用寿命。

　　轴承下端的凸缘结构是安装定位的关键，安装时凸缘端面贴合安装座的定位面，不需要额外加装轴用挡圈就可以限制轴承的轴向窜动，简化了安装步骤，也避免了挡圈松动引发的轴承移位问题。从安装边界来看，这款轴承的外径尺寸适配多数入门级3D打印机Y轴支架的标准安装孔，套筒长度匹配常规机型的安装座厚度，不需要对原有支架进行二次打磨或打孔改造，直接替换原有轴承即可完成升级。实际装机测试时，搭配聚四氟乙烯润滑涂层使用，Y轴运行阻力比原厂铜套降低约30%，往复运动的同轴度偏差控制在0.02mm以内，能够满足0.1mm层厚打印的精度要求，在连续100小时以上的打印作业中，没有出现卡顿、异响的情况，热床移动的平稳性明显优于原厂配件。另外，

　　这种一体式结构的轴承没有零散的小零件，打印或加工时可以一次成型，不需要后续组装，对于自行DIY3D打印机的爱好者来说，也可以直接根据自身机型的安装孔位调整外径与长度尺寸，快速定制适配的支撑部件，相比采购标准件成本更低，适配灵活性更强。需要注意的是，这类滑动轴承适合中低速、轻负载的直线运动场景，不适合高速重载的传动场合，在3D打印机的应用中，Y轴热床加上打印模型的总负载通常不超过5kg，完全在这款轴承的承载范围内，运行时的噪音也比滚珠轴承更低，能够减少家用场景下的设备运行噪音干扰。
