基于VellemanVMA402的升压变换器结构设计

　　在嵌入式开发、小型电子设备改装以及低压供电系统拓展的场景里，升压变换器是解决供电电压不匹配问题的核心部件，这款基于VellemanVMA402方案的升压变换器结构，完全围绕实际装机的空间约束、散热需求以及元件排布合理性展开设计。从实际应用来看，这类升压模块常被用在便携电子设备改装、小型机器人供电回路、户外低压储能拓展、车载低压设备升压供电等场景，需要在有限的板载空间内完成升压拓扑的元件布局，同时兼顾长时间工作的散热可靠性，避免元件过热导致的输出纹波超标、效率下降甚至元件损坏问题。

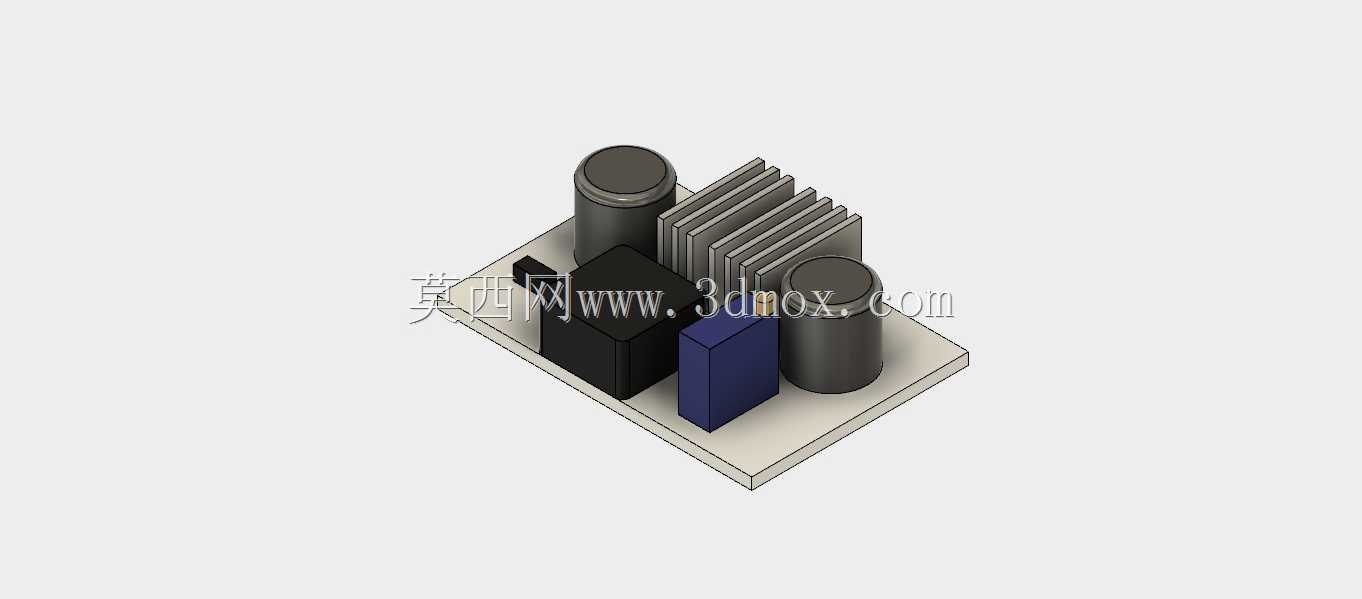

　　设计过程中首先要明确核心元件的安装边界，板上搭载的两个圆柱形铝电解电容，分别承担输入滤波与输出储能的作用，选型时根据VMA402方案的额定工作电流，匹配了对应容值与耐压规格的电容，在排布时特意将两个电容分置板卡对角位置，既避免电容引脚过近导致的焊接干涉，也能让输入输出回路的走线长度尽可能短，减少线路上的寄生电感，降低开关过程中的尖峰电压。板上的铝制挤压散热片是为功率开关管配套设计的，功率管在升压斩波过程中会产生持续的导通损耗与开关损耗，尤其是在输出电流接近额定值时，管芯温升会快速上升，因此散热片的鳍片方向特意顺着板卡常用的安装通风方向设置，保证自然对流条件下空气能顺畅穿过鳍片间隙带走热量，散热片的安装孔位与功率管的固定孔完全同轴，装配时可以通过绝缘垫片与螺丝直接压接在功率管表面，不需要额外的固定支架，减少装配工序。

　　板上的黑色塑封元件是方案配套的功率电感，作为升压拓扑里的核心储能元件，电感的磁芯尺寸直接决定了额定饱和电流，设计时将电感布置在散热片与电解电容之间的空位，既保证电感引脚到控制芯片的走线最短，也避免电感的漏磁对周边敏感信号产生干扰，电感的高度与周边电容、散热片的高度差控制在3mm以内，保证整个模块在装入设备壳体时不会出现元件顶壳的问题。蓝色的小型塑封元件是输出整流管，同样属于发热元件，布置时特意靠近板卡边缘位置，借助板边的空气流动辅助散热，同时整流管的引脚走线做了加宽处理，降低大电流通过时的线路压降。

　　整个PCB基板采用常规FR-4材质，厚度选用1.6mm的标准板厚，板边做了圆角处理，避免装配时划伤操作人员或设备内部的线材，板上预留的四个安装孔位分别位于板卡四角，孔径匹配M2规格的固定螺丝，安装孔到板边的距离统一为3mm，符合常规小型电源模块的安装规范，不管是直接用螺丝固定在设备壳体的安装柱上，还是搭配尼龙隔离柱悬空安装都能适配。在元件高度管控上，所有板载元件的最高高度不超过25mm，能够适配绝大多数内部空间局促的小型电子设备的安装要求，比如手持检测仪器、小型航模设备、桌面嵌入式模块等场景的安装空间。

　　从功能实现的角度，整个结构设计完全服务于电路拓扑的稳定工作，元件排布严格遵循功率回路与信号回路分离的原则，大电流走线路径尽可能短且宽，小信号的反馈线路远离功率电感与散热片，避免开关噪声串入反馈回路导致输出电压不稳定。在装配工艺上，所有元件都采用常规通孔与表贴混合的排布方式，既可以支持手工焊接打样，也能适配波峰焊的批量生产要求，不需要特殊的治具就能完成整板装配。实际装机测试时，在额定输入电压、满负载输出的工况下，散热片的稳态温升控制在合理范围内，电容表面温度不超过额定工作温度上限，整流管与电感的温升也符合元件规格书的要求，不会出现长期工作过热的隐患。

　　考虑到实际使用中可能存在的不同安装方向，设计时特意将重量较大的电解电容与散热片布置在靠近安装孔的位置，降低板卡在受到振动时元件引脚受到的应力，比如车载场景下的持续振动、便携设备掉落时的冲击，都不会因为元件重心过偏导致引脚脱焊或板卡变形。板卡的边缘预留了足够的走线安全距离，高压输出区域与低压输入区域的爬电距离符合安规要求，即使在潮湿的使用环境下也不会出现打火、漏电的问题。
