参考L298N方案的H桥直流电机驱动板

　　在小型移动机器人、智能小车、教学实验平台这类需要低压直流电机正反转、调速控制的场景里，H桥驱动电路是核心的功率执行部件，这款参考通用L298N方案设计的驱动板，就是针对这类小功率驱动需求做的结构化三维建模还原。从实际使用场景来看，这类驱动板大多承载12V-24V区间、单通道2A以内持续电流的直流有刷电机驱动任务，部分场景下也可用来驱动四线两相的步进电机，做简单的角度控制，在学生科创项目、小型自动化演示装置、桌面级小型运动机构里应用非常普遍，很多入门级的运动控制项目都会优先选用这类成熟方案的驱动模块，降低电路调试的门槛。

　　从功能特性上看，这款驱动板采用双H桥的拓扑结构，可同时独立控制两路直流电机的运转方向与转速，板载的功率散热片直接贴合功率芯片的发热面，能够在持续带载工况下把芯片结温控制在合理区间，避免过热触发过温保护导致机构停转。板上预留的接线端子采用大间距的绿色螺钉端子，电机电源线、逻辑电源线、控制信号线都可以通过螺钉压接的方式固定，不需要额外焊接，现场接线、改线的效率很高，适合经常调整接线的实验场景。板上还集成了必要的电解电容，用来吸收电机启停、换向时产生的反向电动势尖峰，减少对前端控制电路的电源干扰，避免主控芯片因为电压尖峰出现复位、跑飞的问题。

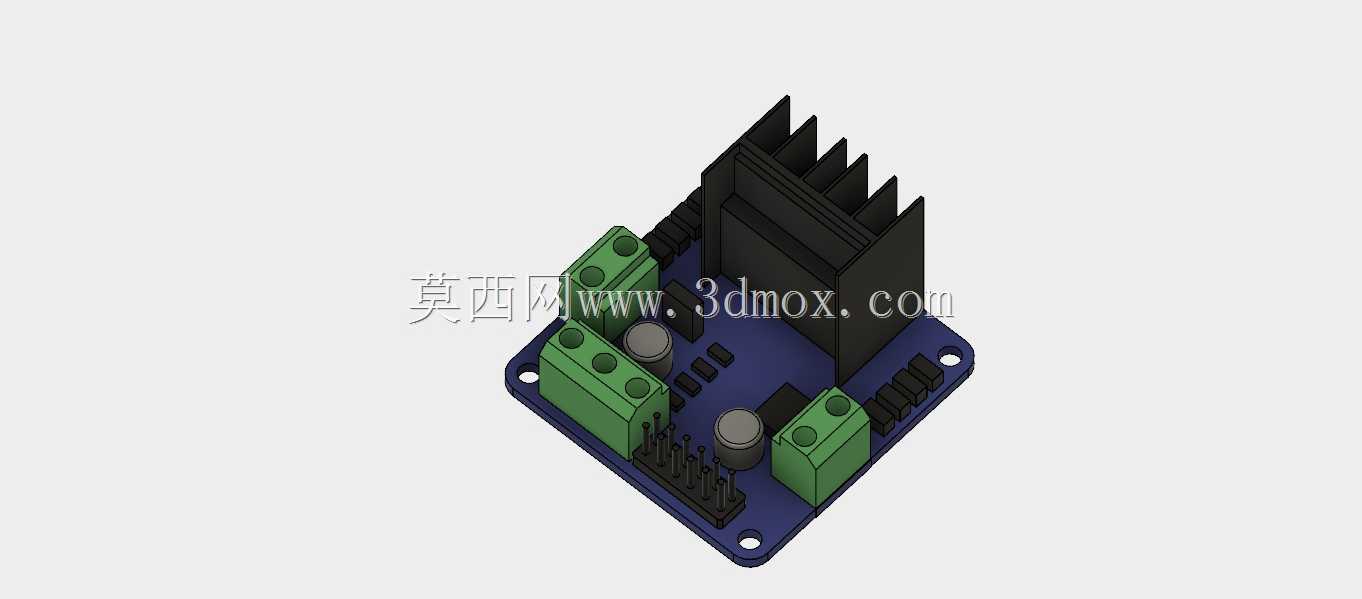

　　从设计思路上还原这款模型的时候，首先要明确各个部件的装配层级：最底层是蓝色的FR4印制电路板，板上预先留出了四个安装固定孔，孔位的位置避开了板上的走线区域与元件焊盘，安装孔的直径匹配常用的M3铜柱或者尼龙螺柱，方便把驱动板固定在设备的安装支架或者机箱底板上。功率芯片布置在板卡的中心区域，上方的黑色散热片通过卡扣或者导热胶与芯片表面贴合，散热片的鳍片方向顺着设备内部的常规通风方向，能够借助自然对流带走热量，不需要额外加装散热风扇就能满足小功率工况的散热需求。接线端子分别布置在板卡的三个侧边，电机输出端子放在板卡的一侧，靠近设备的电机出线方向，电源与控制信号端子放在另一侧，靠近主控板的安装位置，减少走线的交叉长度，让设备内部的线束排布更规整。板上的插针接口采用标准2.54mm间距的排针，能够直接和常见的单片机开发板排针对接，也可以通过杜邦线连接，适配不同的安装布局。

　　关于安装边界的尺寸，这款驱动板的整体外形是矩形结构，板卡的长宽尺寸控制在常见的小型模块安装区间内，四个安装孔的中心距形成的矩形安装范围，和市面上多数同类型L298N驱动板的安装孔位兼容，替换现有设备上的同类型驱动板时不需要重新打孔调整安装位。板上最高的部件是顶部的散热片，整体高度不超过20mm，在安装到紧凑的设备机箱内部时，不会和上方的其他板卡、结构件产生空间干涉。接线端子的高度低于散热片的高度，接好线之后的线束弯折半径也在板卡的投影范围内，不会额外占用周边的安装空间。排针的伸出长度控制在合理范围，插好杜邦线之后的接头高度也不会超过散热片的顶部高度，整体的空间占用非常规整，方便在紧凑的小型设备内部做布局规划。

　　在实际选型使用的时候，这类驱动板的持续带载能力和散热条件直接相关，建模的时候还原散热片的实际尺寸与贴合方式，也能帮助结构设计人员提前评估设备内部的通风路径是否合理，是否需要调整散热片的朝向或者预留额外的通风间隙。板上的电容、接线端子这些易损部件的位置，在建模的时候也预留了足够的操作空间，后期维护更换元件的时候，不需要拆动整个板卡就能完成接线调整或者元件更换，降低后期的维护难度。对于做小型运动设备结构设计的工程师来说，拿到这个三维模型可以直接导入到整体设备的装配体里，提前核对安装孔位、空间间隙、线束走向，避免后期加工装配的时候出现元件干涉、接线长度不够、安装孔位错位这类常见问题，大幅缩短样机调试的周期。
