嵌入式工业读卡器结构三维设计

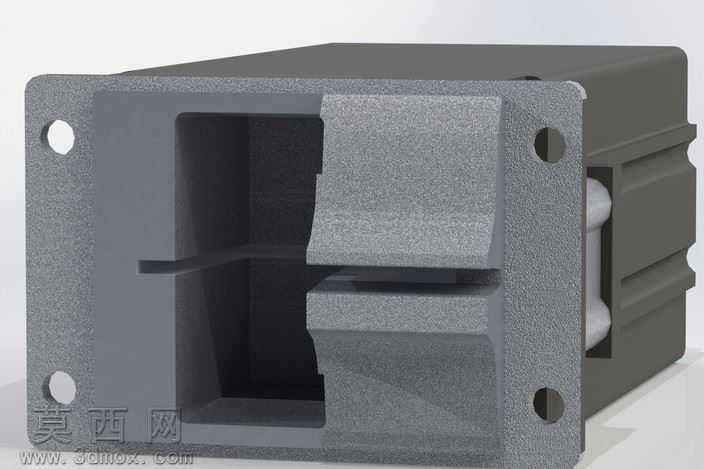

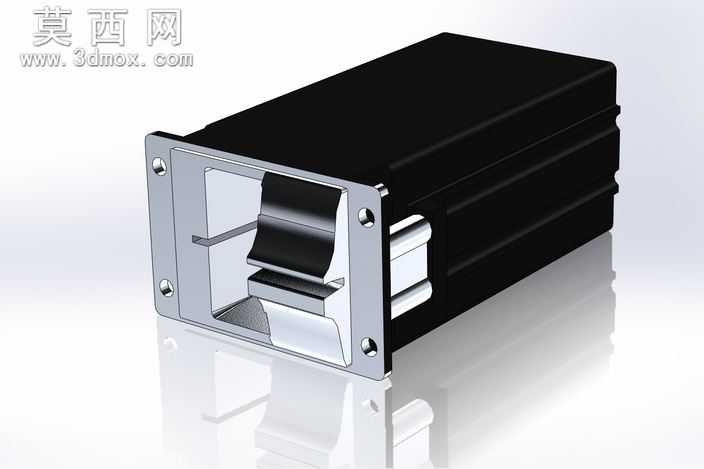

本模型为嵌入式安装形态的工业读卡器三维结构设计，整体采用方正的盒式主体搭配前置安装法兰的结构布局，建模过程中严格遵循工业接插件的尺寸规范，对各部分结构进行1:1比例还原。建模阶段首先搭建主体基准坐标系，以安装法兰面为装配基准面，先绘制法兰盘的外轮廓草图，精准定位四个安装孔的圆心位置，对安装孔做沉孔结构处理，保证实际装配时螺丝头部可完全沉入孔内不突出安装面，避免干涉外部设备对接。主体盒体部分采用抽壳特征构建内部容纳腔，腔体内预留电路板安装位、读卡模块固定柱以及接线避让空间，结构壁厚均匀设置为2mm，既满足注塑成型的工艺要求，也保证壳体具备足够的结构强度。前置插卡口做了导向斜面设计，上下两侧的导向凸台采用对称布局，卡片插入时可顺着斜面顺滑进入读卡位，避免卡滞或刮伤卡片表面，插卡口内部设置有限位挡边，可精准控制卡片插入深度，保证卡片触点与内部读卡模块完全贴合。模型材质渲染阶段，外壳部分采用磨砂哑光工程塑料材质，调整材质粗糙度参数模拟工业级塑料的细腻颗粒质感，颜色选用深灰工业配色，还原设备耐脏、抗刮蹭的实用属性；安装法兰与主体做一体化材质处理，边缘做0.5mm的圆角过渡，避免锐边造成安装划伤。模型对各部件的装配间隙做了精准控制，法兰与主体的衔接处无错位缝隙，插卡口的开合缝隙均匀控制在0.3mm，既满足结构装配公差要求，也还原真实产品的工艺精度。整体设计兼顾嵌入式安装的便捷性与使用可靠性，结构布局紧凑合理，可直接用于工业设备的读卡模块配套设计参考，也可用于产品结构教学、装配演示等场景，模型各特征参数可编辑，支持根据实际使用需求调整安装尺寸、卡口规格等参数。
