雷德勒桁架式斜向支撑结构三维设计

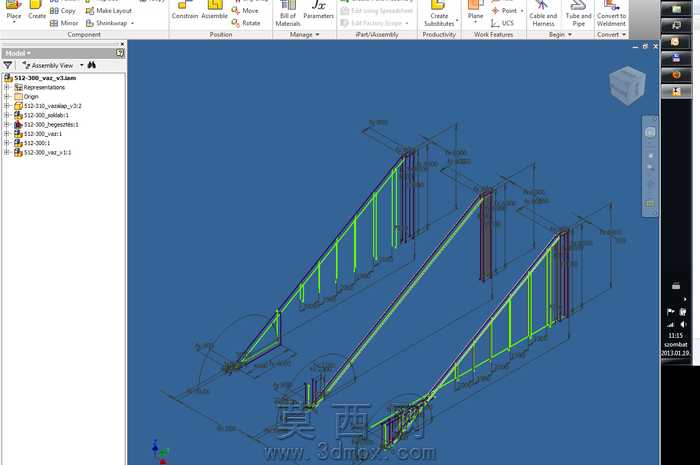

本作品为桁架式斜向支撑结构的三维建模成果，建模过程依托三维设计软件完成，整体采用线框加实体预览的显示模式，清晰呈现结构的空间拓扑关系与尺寸标注逻辑。建模初期首先梳理支撑结构的受力逻辑，该结构为双组平行斜向布置的桁架支撑，每组桁架以长斜向主梁为核心受力构件，沿主梁等距布置竖向短立柱与斜向腹杆，形成稳定的三角受力单元，两组桁架通过端部的连接节点形成整体受力体系，可承担斜向传递的竖向与水平荷载。建模过程中优先绘制空间基准轴线，确定主梁的倾斜角度、跨度与两组桁架的间距参数，再基于轴线逐一生成各杆件的实体特征，所有杆件的截面尺寸、长度参数均匹配标注的设计数值，节点位置做了共面处理保证杆件连接的贴合度，避免出现装配间隙。材质设置上，针对钢结构支撑的应用场景，为杆件赋予哑光金属材质，在软件视图中通过不同颜色区分主受力梁、腹杆与立柱构件，绿色线条标识腹杆、深色标识主立柱与主梁，方便快速区分构件层级。结构设计上充分考虑桁架结构的受力合理性，三角腹杆的布置间距经过优化，既保证结构整体刚度，避免长细比过大引发的失稳问题，又控制整体构件数量，兼顾结构轻量化需求。视图中保留的完整工程标注，涵盖各杆件长度、节点定位尺寸、构件间距等关键参数，可直接对接后续的工程出图与构件加工环节，模型的特征树层级清晰，所有参数均可编辑调整，方便根据实际应用场景修改跨度、倾角、杆件截面等参数，适配不同的支撑工况需求，整体建模逻辑严谨，结构特征表达完整，能够直观展现雷德勒式桁架支撑的构造特点与受力形式。
