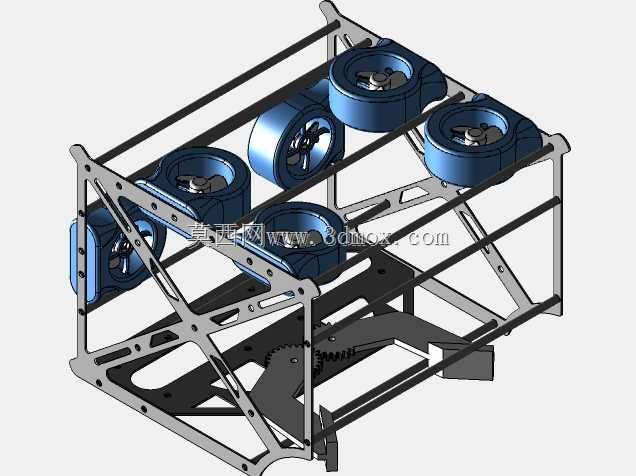

六推进器框架式水下作业航行器结构

　　这套水下航行器采用开放式镂空框架作为主体承载结构，框架杆件选用轻量化高强度的金属板材经激光切割后折弯拼接成型，所有连接点位均采用对称式孔位设计，既可以通过标准紧固件完成快速装配，也能根据作业需求灵活调整内部元器件的安装位置，适配不同载荷的搭载要求。框架整体的长宽高尺寸控制在紧凑范围内，能够适配多数小型水下作业的狭窄空间通行需求，框架边缘做了圆弧过渡处理，避免水下航行时剐蹭线缆、礁石或者水下构筑物，同时降低结构突出部位带来的额外水流阻力。

　　动力布局上采用六组推进器分布式安装方案，分别布置在框架的不同方位，可实现水下多自由度的灵活运动，包括垂直方向的定深悬停、水平方向的前后进退与左右转向，还能完成横移、俯仰等微调动作，相比常规四推进器布局，六组推进器的动力冗余度更高，单组推进器出现故障时仍能维持基本的航行与返航能力，适合在水文条件复杂的内河、湖泊、近海水域执行任务。推进器本身采用密封舱式结构，动力输出端设置动密封组件，可承受对应水深的静水压力，推进器的安装支架与主框架采用可拆卸连接，后期维护更换时无需拆解整个主体框架，仅需拆卸对应位置的紧固件即可完成推进器的拆装作业。

　　框架内部预留了充足的安装空间，可搭载水下摄像头、声呐探测模块、水质采样装置、小型机械夹持器等不同作业载荷，内部设置了多组标准化安装孔位，载荷安装时可根据重心分布调整固定位置，保证整机的重心与浮心匹配，避免航行时出现姿态倾斜。框架底部预留了配重块安装位，可根据搭载载荷的重量调整配重质量，确保整机在水中具备合适的浮力储备，既不会因浮力过大难以下潜，也不会因配重过高导致上浮动力消耗过大。

　　从实际应用场景来看，这类小型水下航行器可承担近岸水下结构检测、水产养殖区的水下巡检、水下管线的初步排查、溺水搜救辅助、水下考古前期探测等多种任务，开放式框架的设计相比密封式壳体结构，一方面降低了整体结构重量，另一方面元器件的散热条件更好，长时间水下作业时内部电子元件的热量可通过框架与水流直接接触完成热交换，无需额外设计复杂的内部散热流道。

　　结构设计过程中充分考虑了水下环境的受力特点，框架的受力杆件均做了加强筋结构处理，在板材上切割出镂空减重孔的同时，保留了主要受力路径上的材料分布，保证框架在承受水流冲击、载荷挂载、意外碰撞时不会出现结构性变形。所有框架板材的连接位置都设置了定位凸台与定位孔，装配时可快速完成对位，降低装配难度，同时保证各推进器的安装角度精度，避免因安装偏差导致动力输出方向偏移，增加航行时的动力损耗与姿态控制难度。

　　航行器的前部预留了观测设备的安装窗口，可将水下摄像头、照明模块固定在框架前部的专用支架上，视角无框架杆件遮挡，能够获得清晰的前方观测视野，照明模块的供电线缆与信号线缆可沿着框架杆件的内侧走线，通过线卡固定在框架上，避免线缆裸露在外被水流冲挂或者被水下障碍物剐蹭断裂。框架顶部预留了吊点结构，可连接收放缆绳，方便岸上或者母船对航行器进行布放与回收，吊点位置经过重心匹配计算，起吊时航行器可保持水平姿态，入水时不会出现侧翻情况。

　　在安装边界设计上，所有向外突出的部件均不超出框架的外轮廓范围，推进器的最外端与框架杆件的外边缘齐平，航行时即使碰到水下岩壁或者管道，首先接触的是高强度的框架结构，不会直接撞击推进器或者内部搭载的精密元器件，提升了设备在复杂水下环境中的抗碰撞能力。框架表面做了防腐处理，可适应淡水以及轻度盐度的海水环境，长时间浸泡不会出现锈蚀问题，延长设备的整体使用寿命。
