微型相扑竞技轮式移动机械结构

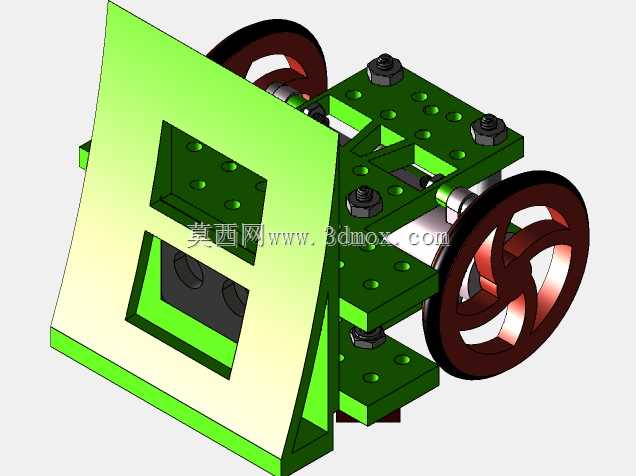

　　这款微型相扑轮式移动结构，最初的设计出发点是面向小型桌面级竞技机器人赛事场景，这类赛事对参赛设备的尺寸、重量都有严格限制，同时要求设备具备足够的推挤力、移动灵活性以及抗冲击能力，才能在对抗中将对手推出指定竞技区域。从结构布局来看，整体采用双层板架式安装基体，上下两层安装板通过带内螺纹的支撑铜柱配合六角螺栓实现刚性连接，安装板上规则排布的多组安装孔位，既可以实现传动组件、动力组件的灵活位置调整，也能根据配重需求加装配重块或者额外的功能模块，适配不同赛事的重量限制要求。行走部分采用双侧独立驱动的轮组布局，轮体选用大直径宽幅橡胶包覆轮，一方面大直径轮可以降低越障阻力，在竞技台面上遇到微小凸起或者对手布设的阻挡结构时能顺利通过，

　　另一方面宽幅接触面可以增大轮体与竞技台面的静摩擦力，避免动力输出时出现打滑损耗推力的情况，轮辐采用镂空式结构设计，在保证轮体结构强度的前提下尽可能降低自重，给动力模块和配重预留更多重量配额。前端的推挤挡板采用倾斜式安装设计，挡板与安装基体之间设置了三角加强筋结构，避免在正面推挤对抗中出现挡板变形或者连接失效的问题，挡板的下沿高度经过反复调校，刚好贴近竞技台面但不产生摩擦，既可以顺利铲入对手设备的底部边缘形成抬升效果，降低对手轮体的抓地力，也不会因为间隙过小导致行进阻力增大。动力传输路径上，双侧驱动电机直接通过联轴器与轮轴连接，省去了额外的齿轮减速组带来的传动间隙和动力损耗，电机安装位设置在两层安装板之间的空腔内，

　　既可以利用上下安装板对电机形成防护，避免对抗中受到冲击损坏，也能让整体重心下移，提升设备运行时的稳定性，降低被对手从侧面推挤时侧翻的概率。安装边界方面，整体结构的长宽尺寸控制在6厘米见方以内，高度不超过4厘米，完全符合微型相扑赛事的尺寸组别要求，所有外露的连接螺栓都采用沉头安装方式，螺栓端面不超出安装板平面，避免对抗中螺栓勾挂到对手结构或者竞技台边缘造成自身卡顿。在实际应用场景中，这类结构除了用于竞技机器人赛事之外，也可以经过简单改装作为小型桌面物料搬运平台，在狭窄的工位空间内完成轻量小零件的转运工作，或者加装传感器模块作为小型巡检移动载体，在设备缝隙等狭小空间内完成简单的探测作业。设计过程中特意将所有安装孔位设置为标准孔距，

　　方便使用者根据自身需求更换不同规格的电机、轮组或者加装功能附件，不需要对基体结构进行二次打孔加工，降低改装的门槛。结构的重心位置经过配平设计，空载状态下重心落在前后轮轴连线的中点靠前位置，在推挤对抗时前轮的下压力会进一步增大，提升抓地力表现，同时双侧轮组的轮距经过优化，在保证转向灵活性的前提下尽可能拉大轮距，提升侧向稳定性，避免被侧向冲击力掀翻。所有结构件的壁厚都经过受力仿真校验，在保证整体重量符合微型组别要求的前提下，受力集中的连接位置、推挤挡板位置都做了局部加厚处理，不会在高强度对抗中出现结构断裂的问题。轮轴与安装板之间采用自润滑轴承作为转动支撑，长时间连续运行也不会出现过大的转动间隙，保证动力传输的稳定性，同时降低运行噪音。整体结构没有采用复杂的异形曲面设计，所有板类零件都可以通过常规的线切割或者激光切割工艺加工完成，加工门槛低，方便使用者自行制作替换零件，不需要依赖高精度的五轴加工设备，后期维护成本极低。在装配逻辑上，整个结构采用模块化装配思路，轮组、电机、支撑柱、挡板都可以单独拆卸更换，某一部分出现损坏时不需要拆解整个结构就能完成零件替换，日常调试和维护都十分便捷。针对竞技场景中常见的正面冲击、侧面剐蹭等工况，结构的边角位置都做了小圆弧过渡处理，避免应力集中导致的边角崩裂问题，同时也能减少对抗中对对手设备的结构性损坏，符合赛事的安全要求。
