多连杆联动式刮水器传动机构设计

　　这套多连杆联动刮水机构，核心服务于各类需要表面往复刮除作业的设备场景，最常见的落地场景是乘用车辆、工程车辆的前风挡雨刮传动系统，也可拓展至户外监控设备视窗、船舶舷窗、特种作业设备观察窗的清污刮水作业单元。不同于单臂直驱的刮水结构，这套采用多组铰接连杆组成的联动构型，能在单动力输入的前提下，同步带动两组刮臂做预设摆角范围内的往复摆动，无需额外增设分动结构，大幅降低整套刮水系统的动力配套成本。

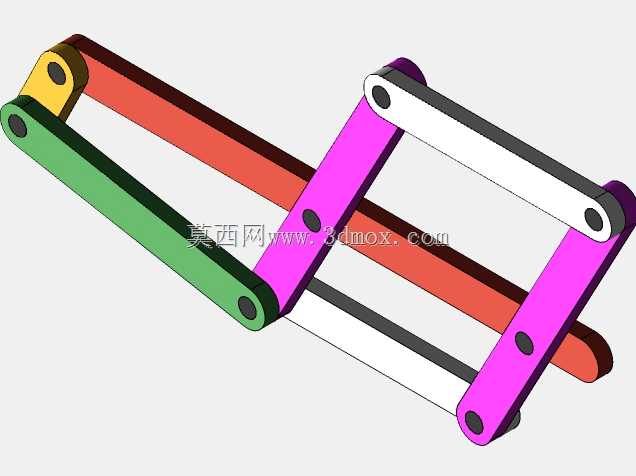

　　从实际功能落地来看，这套机构的核心作用是将旋转动力输入，转化为刮臂端的定角度往复摆动，连杆铰接点全部采用销轴配合耐磨衬套的连接形式，能在长期往复摆动工况下降低铰接位置的磨损量，避免长期运行后出现传动间隙过大、刮臂摆角偏移的问题。不同颜色的连杆段对应不同的传动层级：输入端的短连杆直接对接驱动电机的输出曲柄，中间层的两组交叉连杆负责将动力同步分流至两侧输出端，末端的连杆直接连接刮臂转轴，整套传动链的传动比经过反复校核，能保证两侧刮臂的摆动角度差控制在合理范围内，不会出现刮臂运动干涉、刮扫区域重叠率异常的问题。

　　设计过程中首先要明确安装边界的约束条件：整套机构的安装平面需要与刮臂转轴保持垂直，所有连杆的运动包络面要提前做干涉校验，尤其是交叉布置的两组长连杆，在摆动到极限位置时，连杆之间的最小间隙要预留至少2mm的装配余量，避免加工误差导致运动卡滞。输入端的曲柄回转半径直接决定刮臂的总摆角范围，常规车用场景下刮臂摆角控制在90度到110度区间即可覆盖90%以上的风挡可视区域，针对特种观察窗的刮水需求，可通过调整曲柄长度、连杆铰接点位置来适配不同的摆角要求，无需整体重构机构构型。

　　从结构特性来看，这套连杆机构采用平面铰链四杆机构的拓展构型，相比齿轮传动、同步带传动的刮水结构，抗冲击能力更强，在低温、多尘、淋雨的恶劣工况下，不会出现齿轮卡滞、同步带打滑的失效问题，铰接位置可加装防尘密封圈，适配户外长期作业的使用需求。连杆的截面采用等厚度矩形钢片构型，既保证连杆轴向的传动刚度，避免动力传递过程中出现连杆挠性变形导致的摆角损失，又能控制整套机构的整体重量，降低驱动端的动力负载。安装端的固定孔位全部采用腰型孔设计，装配时可微调各铰接点的相对位置，补偿加工过程中产生的尺寸公差，降低零部件的加工精度要求，控制整套机构的生产制造成本。

　　在实际选型适配时，需要根据刮臂长度、刮片摩擦阻力来核算连杆的受力情况，若刮臂长度超过600mm，可适当增加连杆的截面厚度，提升传动刚度，避免高速摆动时连杆出现震颤，导致刮片跳动、刮水残留的问题。机构的极限摆动位置设置了软质缓冲垫，避免连杆运动到极限位置时出现刚性碰撞，降低运行过程中的异响与结构冲击。整套机构的动力输入端可适配直流减速电机、气动摆动马达等多种动力源，不需要对连杆结构做额外修改，可直接对接不同设备的动力配套体系，适配性较强。
