正交十字双滑块联动传动结构设计

　　这套正交布置的双滑块联动结构，核心是通过中心滑块的耦合连接，实现两个垂直方向导杆的运动关联，在轻工自动化送料、小型工装定位、教学演示教具、简易检测设备的进给单元中都有广泛的适配场景。很多入门级结构设计人员在做垂直方向运动转换时，容易直接采用凸轮或者齿轮齿条结构，忽略了双滑块机构在小行程、低负载场景下的成本与维护优势——这套结构没有复杂的齿形加工要求，也不需要凸轮轮廓的高精度磨削，普通机加工条件就能完成全部零件的制作，后期维护仅需定期清理导轨面的粉尘、补充润滑脂即可，不需要频繁更换易损件。

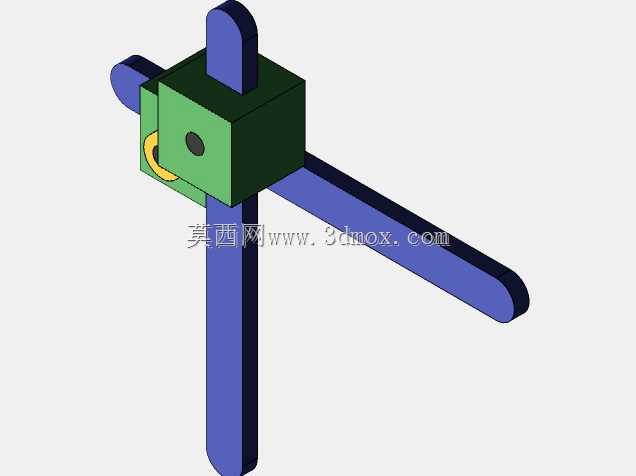

　　从功能特性来看，中心滑块是整个结构的核心耦合件，它同时与两根正交布置的导杆形成滑动副配合：当其中一根导杆沿自身轴向做直线往复运动时，中心滑块会沿着该导杆的垂直方向在另一根导杆上滑动，同时带动另一根导杆沿自身轴向产生对应的直线位移，运动传递过程中没有背向间隙，只要滑动副的配合公差控制在IT7-IT8级区间，就能实现稳定的无冲击传动，不会出现齿轮传动常见的回差问题，也不会像凸轮传动那样存在接触应力集中导致的局部磨损过快问题。两根导杆的截面采用等直径的圆形截面设计，一方面是圆形导杆的加工难度低，外圆磨床就能轻松达到要求的表面粗糙度与圆柱度，另一方面圆形截面的滑动副对安装时的微小角度偏差有更好的适应性，不会像矩形导轨那样对平行度误差过于敏感，稍微出现安装偏差就会出现卡滞。

　　设计这套结构的时候，首先要明确的是安装边界的预留：两根导杆的伸出长度需要根据实际行程确定，要预留出至少15%的超程余量，避免滑块运动到极限位置时脱出导杆；中心滑块的两个导向孔需要严格保证垂直公差，两孔轴线的垂直度误差要控制在0.02mm/100mm以内，否则运动过程中会出现额外的侧向力，不仅会增大滑动阻力，还会加速导杆与滑块孔的磨损。导向孔内部可以根据负载情况选择是否镶嵌铜套或者工程塑料衬套，负载小于50N的轻载场景下，直接采用铝合金滑块与钢制导杆配合即可满足使用寿命要求，负载超过100N的场景则建议镶嵌聚四氟乙烯衬套，降低摩擦系数的同时还能吸收微小的振动。

　　在实际设备集成时，这套结构的固定端需要设计对应的支撑座，支撑座的导杆过孔要与导杆采用间隙配合，配合间隙控制在0.01-0.02mm之间，两个相对布置的支撑座要保证同轴度，避免导杆安装后出现弯曲应力。很多新手在做这类结构安装时，会把支撑座的固定螺丝一次性拧死，正确的做法是先将所有螺丝轻轻带上，手动推动导杆往复运动多次，让结构自动找正位置，确认全程无卡滞之后再按照对角顺序逐步拧紧螺丝，这样能最大程度消除安装应力带来的运动阻力。另外，中心滑块上预留的销孔是用来连接外部执行件的，可以根据实际需求安装拨杆、检测触头或者物料推板，不需要额外加工复杂的连接接口，适配性很强。

　　从尺寸设计的逻辑来看，导杆的直径选择与行程长度直接相关，行程在100mm以内的场景，导杆直径选8-10mm即可满足刚性要求，行程超过200mm的话，导杆直径需要相应增大到12-16mm，避免导杆在运动过程中出现挠曲变形，影响运动精度。中心滑块的边长尺寸一般取导杆直径的2.5-3倍，保证两个导向孔有足够的配合长度，配合长度太短会导致滑块运动时出现歪斜，太长则会增大不必要的摩擦阻力。整个结构的整体外轮廓尺寸非常紧凑，不需要占用很大的安装空间，在小型自动化设备的内部布局中很容易找到合适的安装位置，不会和其他机械构件产生空间干涉。
