立式肩背按压康复训练器材结构设计

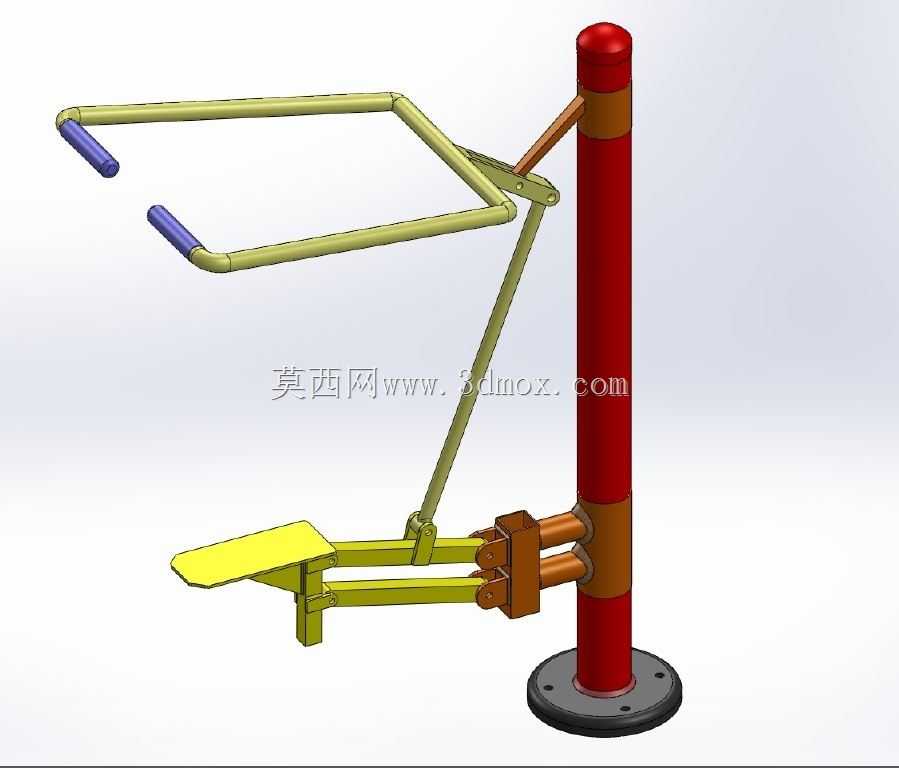

　　这款肩背按压训练装置的设计初衷，是填补社区户外健身场景、基层康复站点中，针对肩背肌群低负荷抗阻训练设备的空白。不同于常规上肢推举类器材的大行程、高发力要求，该装置采用单立柱落地式布局，核心受力立柱采用圆管型材加工，底部通过法兰盘与膨胀螺栓实现地面固定，安装时仅需预留直径800mm的平整硬化地面区域，立柱总高度控制在1400mm区间，适配150cm至190cm身高区间的使用者，无需额外调节结构即可覆盖绝大多数成年人群的使用需求。

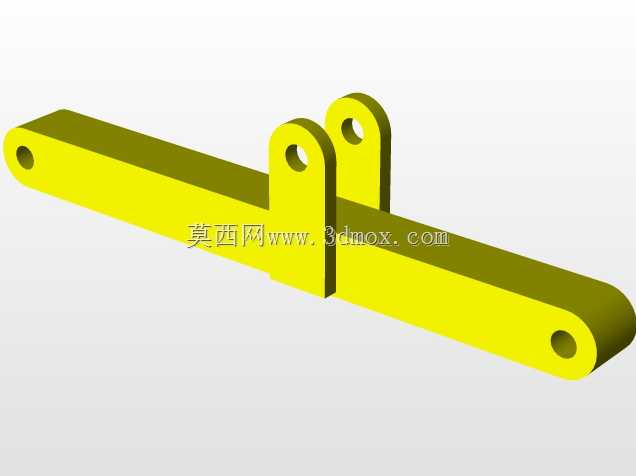

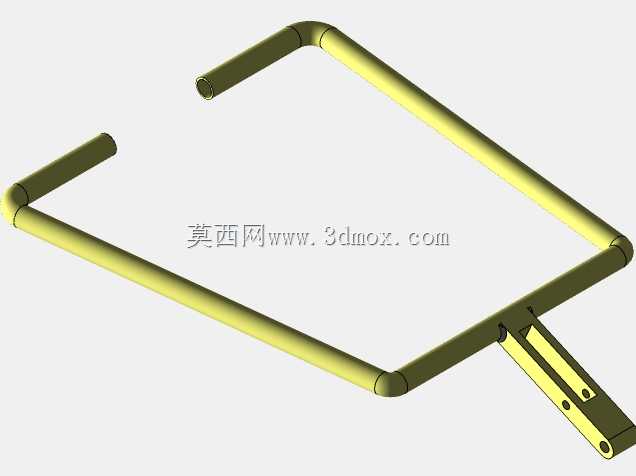

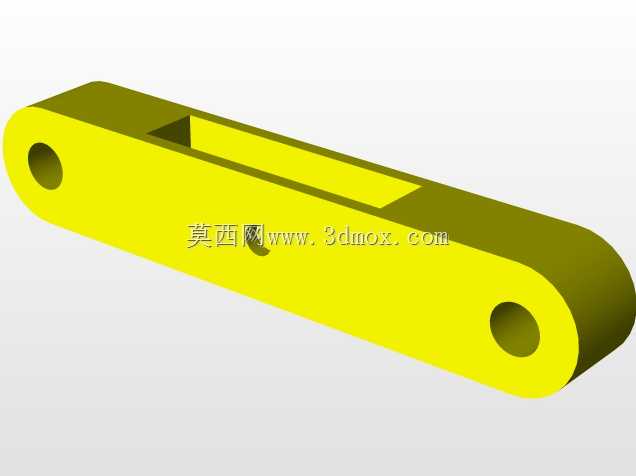

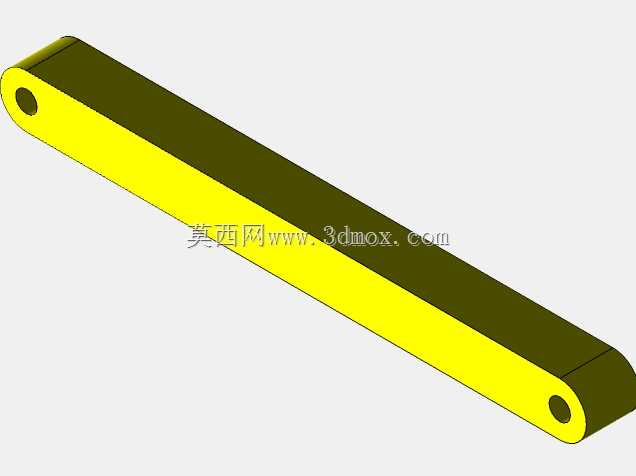

　　从功能实现逻辑来看，装置的训练执行端采用平行四边形联动摆臂结构，摆臂主体采用折弯圆管焊接成型，末端包覆防滑握持套，使用者站立或端坐于装置侧方的普通平板凳上，双手握持握把向下施力时，摆臂会绕铰接点做定轨迹圆弧摆动，联动结构会将施力轨迹约束在肩背肌群自然收缩的活动范围内，避免出现关节超伸、发力角度偏移的问题，既可以满足普通人群日常肩背放松、肌肉激活的训练需求，也能为肩周损伤术后、上肢活动度受限的康复人群提供低强度的活动度训练载体，训练过程中无需额外配重，依靠摆臂自身结构阻尼与使用者的发力控制即可调节训练强度，降低了器材的维护成本与使用门槛。

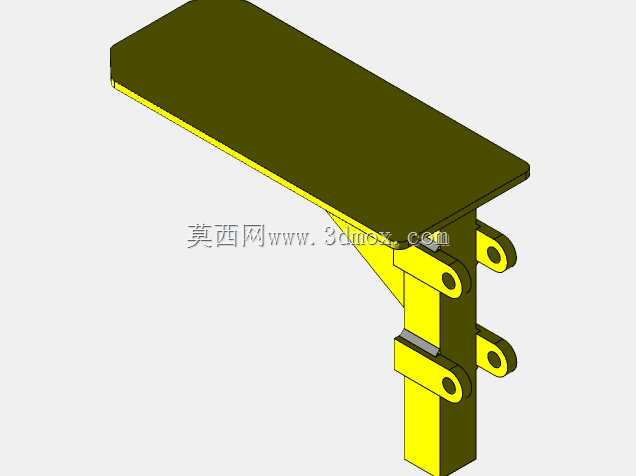

　　设计过程中充分考虑了户外使用场景的耐久性要求，所有铰接转动位置均采用自润滑衬套配合不锈钢销轴，无需定期加注润滑脂即可长期在露天环境下稳定运行，摆臂与立柱的连接位置设置有限位缓冲结构，摆臂摆动至上下极限位置时会通过橡胶缓冲块吸收冲击，避免金属硬碰撞产生的噪音与结构疲劳。装置侧下方设置的脚踏结构，既可以供站立训练时使用者稳定下肢姿态，也能在坐姿训练时承托腿部，让使用者保持更稳定的核心姿态，提升训练过程中的安全性。

　　从安装边界来看，装置整体外伸摆臂的最大水平投影长度为1200mm，安装时需在装置正前方预留不小于1000mm的无障碍活动空间，避免摆臂活动范围内存在障碍物磕碰风险；立柱底部法兰盘设置6个均匀分布的安装孔，适配M12规格的膨胀螺栓，安装地面需为厚度不小于150mm的C20以上混凝土硬化地面，保证装置在承受最大150kg动态施力时不会出现倾覆、松动问题。整体结构没有复杂的传动部件，所有焊接位置均采用满焊工艺后做抛丸除锈处理，表面喷涂户外聚酯粉末涂层，可适应-30℃至60℃的环境温度范围，满足不同气候区域的户外长期使用要求。

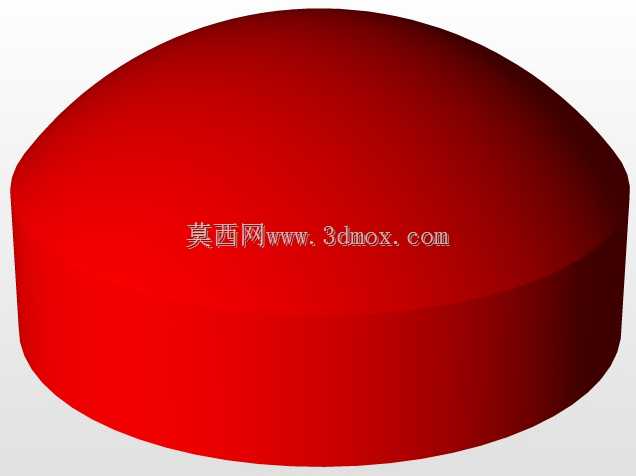

　　在结构细节处理上，握持套采用软质橡塑材质，表面设置防滑纹理，即使手部出汗也能保持稳定握持；所有金属管材的端口均做封堵处理，避免雨水、杂物进入管内部造成锈蚀，同时也能避免尖锐端口划伤使用者；摆臂的活动轨迹经过多轮人机工程学验证，握把在初始位置的高度与使用者自然站立时肩峰高度齐平，下压至极限位置时握把高度与腰侧位置齐平，整个活动行程内肩袖肌群始终处于自然发力状态，不会出现额外的关节扭力，长期使用也不会造成运动损伤。
