工业炉内感应加热炉体结构设计

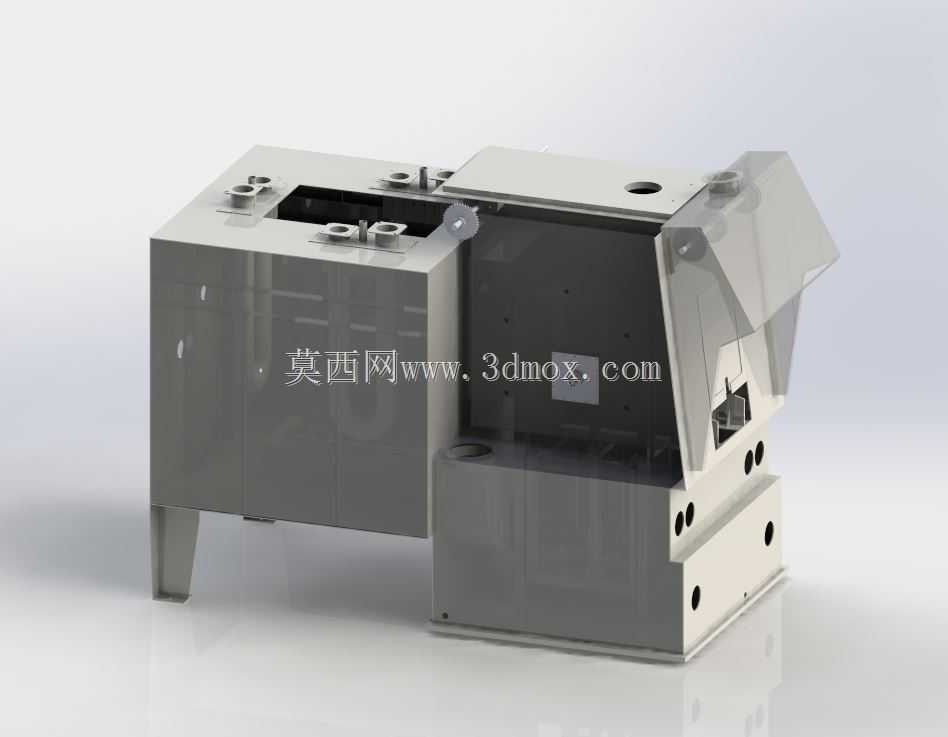

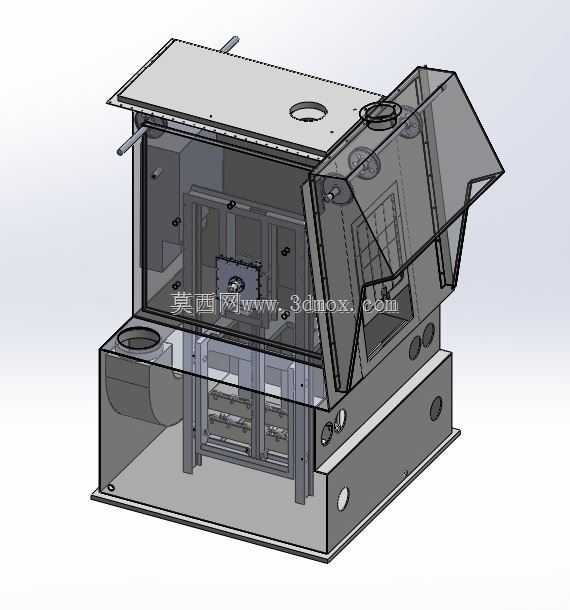

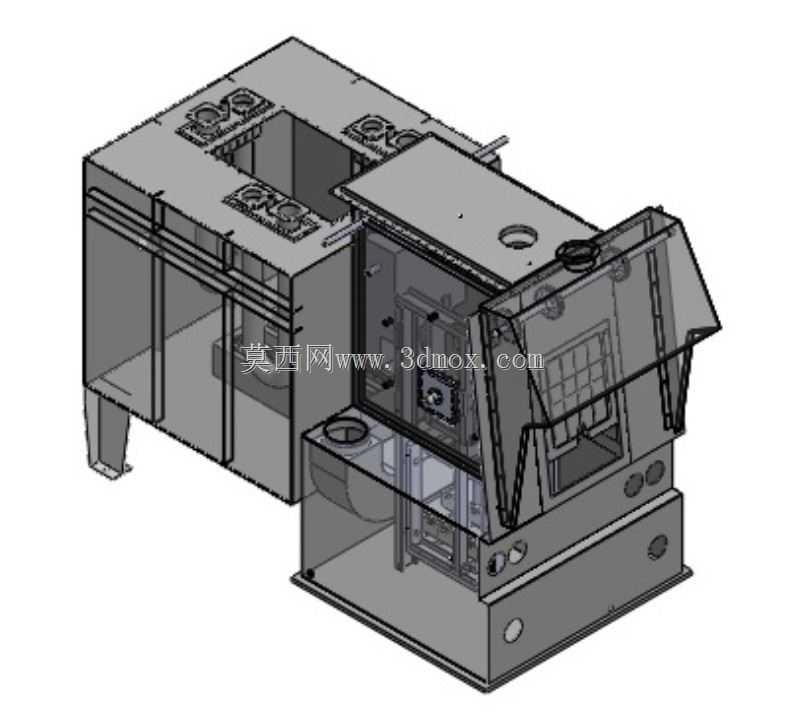

该炉体结构主要面向金属热处理、有色金属熔炼等工业加工场景，在精密铸造、工件表面淬火、合金熔炼工序中承担核心加热载体的作用，可适配中小批量生产车间的连续加热作业需求，也可嵌入自动化热处理产线作为加热工位单元使用。从结构设计来看，整体采用分体式框架布局，上部设置多组感应线圈安装位，可根据加工需求灵活调整感应模块的排布数量与位置，适配不同尺寸规格的工件加热需求；侧部设置可开合的防护观察门，门体采用耐高温透视结构，既可以在作业过程中实时观察炉内工件加热状态，也能在开合状态下完成大型工件的上下料操作，门体铰接位置设置有限位结构，开合角度可满足常规吊装作业的操作空间需求，不会与周边工位的输送设备产生干涉。炉体下部设置有独立的电气元件安装腔体，可将感应电源配套的控制模块、接线端子等元件集成布置，减少外部布线的杂乱问题，同时腔体预留有标准化的走线孔与散热通风口，兼顾布线便利性与长时间运行的散热需求。设备底部设置有四个支撑脚，安装时可通过支撑脚的调节结构调整整机水平度，适配车间地面存在的微小高度差，安装边界可参考常规中型工业炉的占地尺寸，预留侧面开门的操作空间与上部管线排布空间即可完成就位，无需额外制作复杂的安装基础。炉内的感应区域做了分层结构设计，靠近感应线圈的位置预留有耐火材料安装槽，可根据加热温度上限适配不同等级的耐火衬层，避免高温传递到外部框架造成结构变形，同时框架主体采用型钢焊接成型的结构，整体刚性充足，可承受炉内耐火材料与工件的总载荷，长期运行不会出现框架形变问题。在细节设计上，炉体侧面预留有多个检测元件安装孔，可按需加装温度传感器、气压检测元件，实现加热过程的参数闭环控制，上部的开口结构可对接废气收集管道，将加热过程中产生的少量烟气统一收集处理，满足车间环保作业的要求。
