箱式电加热熔炼炉腔体结构设计

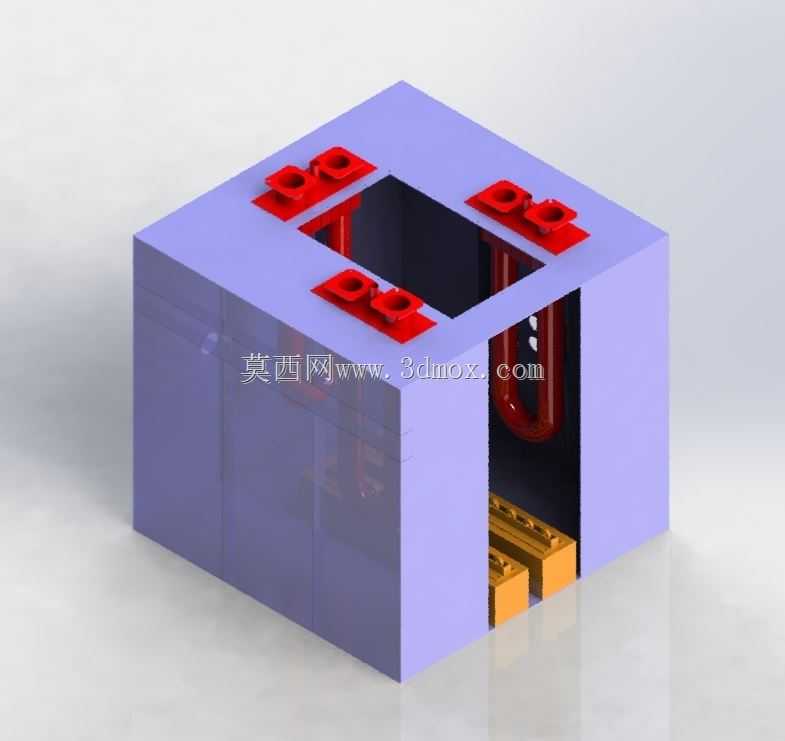

　　这套箱式熔炼炉的三维结构设计，核心围绕小批量有色金属熔炼、实验室小试热加工场景搭建，日常可覆盖金工实训、小型铸件浇铸前的金属熔融、低熔点合金配料熔化等实际工况，区别于大型连续生产的工业熔炼炉，该结构更侧重占地紧凑、操作可视、加热模块易维护的使用需求。从结构布局来看，整体采用立方体封闭腔体设计，外壳做了等厚的围板拼接，腔体顶部预留方形投料与观察开口，开口周边布置四组红色的吊装固定座，每组固定座都做了双螺栓孔位设计，既可以用于炉盖的压紧锁附，也能作为整炉吊装的受力点，安装时可直接通过这四个点位将炉体固定在支架或者操作台上，不需要额外焊接安装耳板，减少现场安装的加工工作量。腔体内部的加热区域做了下沉式设计，

　　底部布置两组平行的黄色加热承载座，用于承放坩埚或者待熔金属料块，承载座与腔体底板之间预留了隔热层安装间隙，避免高温直接传导到外壳造成操作人员烫伤，同时也能减少热量向外散失，提升热效率。腔体侧壁预留了加热元件的安装通道，图中可见的U型加热管直接从侧壁插入腔体内部，加热端悬于承载座上方，这种侧插式的安装方式不需要拆解炉体整体结构，后期更换加热元件时只需要从外侧抽出损坏的加热管即可，维护效率比内置底装式的结构提升不少。从设计思路上，这套结构没有做复杂的自动翻转出料结构，而是采用正面开口的操作位，操作人员可以直接从正面观察内部金属熔化状态，使用坩埚钳等工具完成取料、搅拌、添加辅料的操作，更适合小批量、多频次切换合金配方的使用场景，

　　避免了大型翻转炉每次清炉、换料的繁琐流程。外形尺寸上整体采用等边长的立方体布局，长宽高比例接近1:1:0.9，安装边界只需要预留比炉体外轮廓大150mm的操作空间即可，不需要额外预留侧面的翻转、出料空间，对于场地面积有限的实训车间、小型加工坊、实验室来说适配性更强。腔体的围板连接处都做了折边咬合的结构设计，拼接处预留了密封槽，可以填充耐高温密封胶条，减少炉内热量从拼接缝隙溢出，同时也能避免外部的杂物、灰尘落入加热区域影响加热元件寿命。顶部的四个固定座做了凸起式设计，比炉体顶面高出20mm，即使炉盖放置时存在少量偏移，也能通过固定座的凸起边完成定位，不需要反复调整炉盖位置。底部的加热承载座做了卡槽式设计，

　　可以根据使用的坩埚尺寸更换不同规格的承载垫块，不需要改动腔体主体结构就能适配0.5kg到5kg不同容量的坩埚，拓展了设备的使用范围。在热吸收设计上，腔体内部的围板内壁都做了粗糙的吸热面处理，能够更好地反射与吸收加热管散发的辐射热，让腔体内的温度场更均匀，避免出现局部温度过高或者过低的情况，保证金属熔化过程中温度一致，减少合金成分偏析的问题。操作开口的边缘做了加厚的包边处理，避免长期使用过程中开口边缘受高温影响出现变形，延长炉体的整体使用寿命。整体结构没有多余的冗余设计，所有零部件都采用常见的板材、标准型材加工，加工难度低，普通的钣金加工厂就能完成所有结构件的制作，不需要定制特殊的异形构件，制造成本可控，同时装配逻辑简单，维修更换配件的通用性强，不需要采购专属的定制配件。
