壁挂式干式橡皮擦收纳固定支架

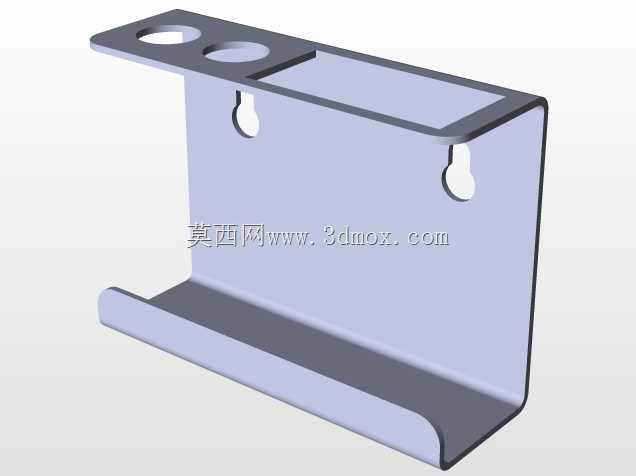

　　这款壁挂式干式橡皮擦收纳固定支架，主要面向办公工位、绘图设计工作台、教学实训台等场景设计，解决干式橡皮擦随意摆放易丢失、占用桌面操作空间、取用不便的实际问题，尤其适配长期使用绘图橡皮擦、工业标记橡皮擦的设计绘图、钳工实训、手工打磨等作业场景，可将橡皮擦固定在工位侧立面、设备旁侧立面、绘图桌边缘立面等垂直安装面，释放桌面有效操作区域，同时避免橡皮擦滚落至地面沾染杂物影响使用。从结构设计来看，整体采用一体化钣金折弯成型工艺，主体为垂直安装的主支撑板，主支撑板上方延伸出水平置物平台，平台开设两个不同直径的圆形通孔，可同时适配不同规格的笔形绘图工具、小型打磨棒的临时插放，平台一侧设置下沉式矩形置物槽，专门用于放置方形干式橡皮擦，

　　槽体边缘做折边强化处理，避免橡皮擦从侧边滑落；主支撑板下方设置向上折弯的承托翻边，翻边做圆角处理，既可以承托从置物槽意外滑落的橡皮擦，也能避免尖锐边角划伤操作人员手部。安装结构上，主支撑板上部开设两个葫芦形挂装孔，孔位上下错位排布，适配常规的自攻螺丝、膨胀螺丝挂装需求，安装时可先将螺丝固定在垂直安装面，预留出对应挂装间隙后直接将支架挂入即可，无需额外的紧固件锁附，拆装调整位置十分便捷，两个挂装孔的中心距经过适配，可兼容多数工位隔断板、墙面、设备侧护板的常见安装孔位间距，无需额外打孔即可适配部分现有安装点位。从安装边界来看，主支撑板的垂直高度控制在常规橡皮擦长度的1.2倍左右，确保橡皮擦放置后不会超出支架顶部过多导致倾倒，

　　水平置物平台的深度刚好覆盖方形橡皮擦的宽度，放置后橡皮擦不会突出平台边缘，下方承托翻边的伸出长度与置物平台深度匹配，形成上下双重防掉落的防护结构；整体折弯圆角统一采用R2-R3的工艺圆角，既满足钣金折弯的工艺要求，避免折弯处出现应力集中导致板材开裂，也能消除尖锐的加工毛刺，提升使用过程中的安全性。设计过程中充分考虑了钣金加工的工艺性，所有折弯边均预留了合理的折弯余量，孔位距离折弯边的距离满足钣金冲压的最小边距要求，无需后续二次加工即可直接通过冲压、折弯两道核心工序完成主体成型，加工成本低，批量生产一致性好；挂装孔的葫芦形结构做了尺寸优化，上部大孔直径适配M4-M6规格的螺丝头部穿过，下部窄槽宽度刚好卡住螺丝螺杆部位，

　　挂装后支架不会出现左右晃动的情况，同时预留了0.5mm的间隙余量，方便拆装时快速取下支架。在实际使用场景中，除了放置干式橡皮擦外，置物平台的圆形通孔还可临时放置美工刀、针规、小型划针等常用小型工具，下沉式置物槽也可放置回形针、图钉等小型办公五金件，拓展了支架的使用范围；壁挂式的安装方式不占用桌面空间，对于操作空间紧张的绘图工位、小型钳工实训台来说，可有效整理零散的小型作业工具，保持作业面整洁，提升工具取用效率。支架的板材厚度选用常规的冷轧钢板厚度，兼顾结构强度与轻量化需求，挂装后承重可满足常规橡皮擦、小型工具的放置需求，不会出现板材变形、挂装脱落的问题；所有外露边缘均做了钝化处理，没有锋利的冲切面，日常取用工具时不会划伤手部，符合办公及实训场景的安全使用要求。
