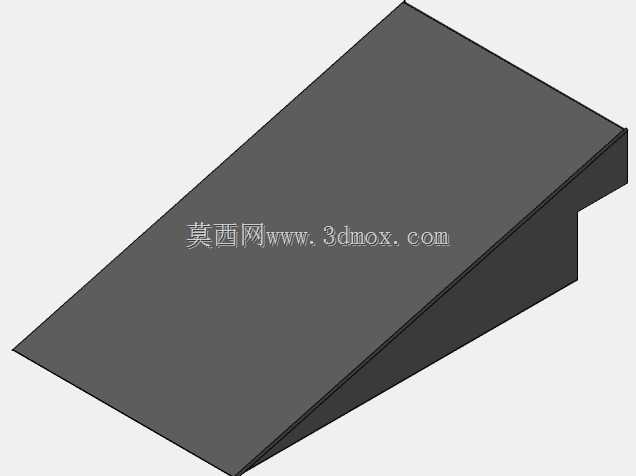

工业用简易斜坡坡道结构三维设计

　　在车间物料转运、工装工位衔接、小型设备跨高度差输送的场景里，这类楔形斜坡结构是出镜率极高的辅助构件，很多一线做产线布局的工程师都有过临时设计这类坡道的经历，看似结构简单，实则要兼顾承重、防滑、安装贴合度等多个实际使用维度，稍有考虑不周就会出现推车过坎卡滞、坡道受压移位、边缘磨损过快等问题。

　　从实际功能来看，这类斜坡核心作用是消除两个相邻平面的高度差，让带滚轮的物料车、周转箱、小型移动工装能够平稳通过，不需要额外抬升作业，降低一线操作人员的搬运强度，也避免硬抬硬搬过程中出现的物料磕碰、人员崴脚等安全隐患。和市面上采购的成品橡胶坡道不同，定制化设计的刚性斜坡可以完全匹配现场的安装边界，不管是工位台边缘的20mm高差，还是地坪与设备基座之间的80mm落差，都能通过调整斜面参数做到完全贴合，不会出现成品坡道尺寸不符留缝隙的问题。

　　设计这类斜坡的时候，首先要确定的是坡面的倾斜角度，这个参数不是随便定的，要结合现场通行的载体来算：如果是日常通行手动液压搬运车，坡面角度不能超过15度，否则拉车的时候会出现上坡费力、下坡溜车的问题；如果是通行小型无动力滚筒架，角度可以适当放宽到18度，但坡面要做防滑处理；如果只是供人员步行跨越高差，角度最大也不能超过20度，避免行走时踏空。确定角度之后，再结合需要跨越的垂直高度，就能算出坡面的水平投影长度，这两个参数直接决定了斜坡的整体外轮廓尺寸。

　　结构设计上，这类斜坡采用实心楔形结构相比空心焊接结构有明显优势，首先是整体刚性更好，长期承受轮压不会出现局部凹陷、焊缝开裂的问题，不需要额外做内部加强筋，加工工序更简单；其次是自重足够，放置在平整地坪上不需要额外打膨胀螺栓固定，依靠自身摩擦力就能保持位置稳定，不会被推车反复碾压后出现移位。斜坡的上边缘要做倒圆角处理，和高位平面衔接的位置不能留直角棱，否则滚轮经过的时候会出现明显的颠簸，长期碾压还会把边缘压崩；下边缘也就是坡面和低位平面接触的位置，要做逐渐变薄的过渡刃口，让滚轮能够顺滑爬上坡面，不会出现卡轮的冲击感。

　　安装边界方面，设计前要先测量现场高位平面的边缘直线度，如果是设备基座的边缘有突出的安装螺栓，斜坡对应的位置要预留避让缺口，不能出现安装干涉；斜坡的宽度要比通行的最宽工装至少宽出100mm，两侧留出安全余量，避免推车走偏的时候轮子卡在斜坡外侧；如果现场地面有防滑纹或者轻微不平整，斜坡底面不需要做完全光滑，可以保留轻微的粗糙度，增大和地面的摩擦力，进一步防止使用过程中移位。如果是用于有油污的车间场景，坡面可以加工出等距的浅防滑槽，槽深1.5mm、槽距20mm即可，不需要做太深的纹路，避免积攒油污和碎屑，日常清理也更方便。

　　从受力角度考虑，斜坡的承重能力和材质厚度直接相关，如果是用于通行满载的液压车，整体材质选用Q235钢的话，实心结构的厚度不需要额外加厚，依靠楔形的几何受力特性就能把轮压均匀分散到整个底面，不会出现应力集中的问题；如果是用于更轻载的场景，比如工位上的小型物料盒滑动过渡，也可以用硬质尼龙材质加工，重量更轻，挪动方便，还不会刮花接触的地坪漆面。另外要注意斜坡的两个侧面要做倒角处理，避免尖锐的边角刮蹭过往人员的裤腿或者物料外包装，细节处的处理直接影响现场使用的体验。

　　很多新手工程师设计这类坡道的时候容易犯的错误，就是只看高度差随便拉一个斜面，忽略了坡面和平面衔接的过渡处理，做出来的坡道使用的时候颠簸感很强，还有的把角度做的太大，上坡的时候需要两个人推车，反而增加了工作量。实际上这类辅助构件虽然结构不复杂，但恰恰是最贴合一线生产实际的，设计的时候多去现场走两圈，推着重载的车试一下通行的手感，调整出来的结构才真正好用，而不是只在三维软件里看着外形合理就出图加工。
