微型涡卷扁弹簧结构设计

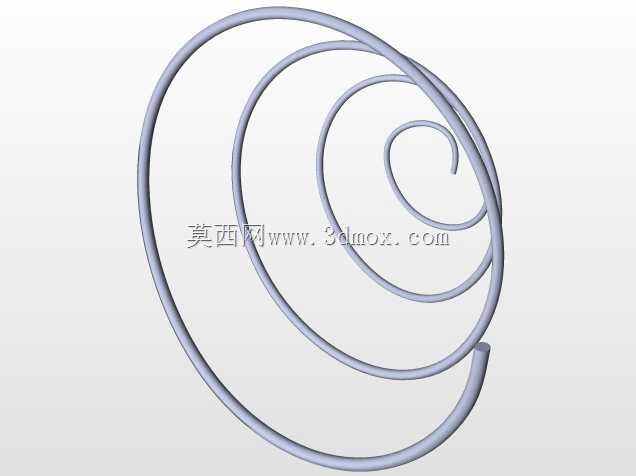

　　这类涡卷结构的扁弹簧，常被用在小型通讯终端的弹出式机构里，比如早年功能机的电池仓卡扣、SIM卡卡托复位结构，还有部分小型翻盖设备的转轴助力组件里，都能见到同结构弹性件的身影。和常见的圆柱螺旋弹簧不同，扁线卷制的涡卷弹簧能在极小的环形空间内储存足够的弹性势能，不需要预留轴向伸缩空间，非常适合内部空间寸土寸金的便携电子设备内部。从结构上看，该弹簧采用等截面扁钢线材卷制，螺旋圈与圈之间预留均匀间隙，避免压缩复位过程中出现圈间摩擦卡滞，最内圈的弯钩结构用于和机构内的固定转轴卡接，最外圈的直段端头则和活动推件相连，当外力推动活动件位移时，弹簧被卷紧储存扭矩，外力撤除后依靠自身弹性复位，带动活动件回到初始位置。设计这类弹簧的时候，

　　首先要核算安装空间的环形边界，外径不能超出机构预留的安装槽内径，避免弹簧外圈和槽壁发生摩擦，内圈的弯钩尺寸要和固定转轴的卡槽完全匹配，保证扭矩传递过程中不会出现滑脱。线材的宽厚比选择也很关键，过厚的扁线会导致弹簧刚度太大，按动时手感过硬，过薄则会导致弹力不足，无法可靠推动卡托或者卡扣弹出，通常这类微型通讯用涡卷弹簧的工作扭矩会控制在0.1N·m到0.3N·m之间，兼顾操作手感和复位可靠性。实际装配时，弹簧需要预装一定的预紧扭矩，避免活动件在自由状态下出现旷量，预紧圈数一般控制在0.5圈到1圈，既不会因为预紧量过大导致弹簧应力超过材料屈服极限，也能保证活动件在全行程范围内都有稳定的弹力输出。和圆线弹簧相比，

　　扁线涡卷弹簧的应力分布更均匀，相同安装空间下能储存的弹性势能高出30%左右，而且工作过程中接触面积更大，单位面积的接触应力更小，疲劳寿命更长，通常能满足上万次的往复动作需求。在建模过程中，需要重点控制螺旋线的螺距精度，每一圈的螺距误差不能超过0.02mm，否则装配后会出现圈间蹭碰，导致动作卡顿，端头的折弯角度也要严格控制，内圈弯钩的折弯半径不能小于线材厚度的1.5倍，避免折弯处出现应力集中，长期使用后发生断裂。这类弹簧的安装槽通常会设计0.2mm左右的深度余量，槽壁表面做光滑处理，减少弹簧外圈和槽壁的摩擦阻力，保证动作顺畅。除了通讯终端的卡托结构，同类型的涡卷扁弹簧还会用在小型卷尺、发条玩具、低压电器的触点复位结构里，

　　只是根据应用场景的不同，调整线材的材质、厚度和卷绕直径，来匹配不同的扭矩需求和寿命要求。针对便携电子设备的使用场景，这类弹簧一般会采用不锈钢材质制作，表面做钝化处理，避免长期在潮湿环境下出现锈蚀，影响弹力输出和动作可靠性，部分对耐腐蚀要求更高的场景，还会在弹簧表面镀一层极薄的镍层，不会过多增加弹簧的外形尺寸，同时提升抗锈蚀能力。在做结构验证的时候，需要模拟实际使用的按动行程，测试弹簧全行程的扭矩变化曲线，保证扭矩输出平稳，没有突变点，同时要做疲劳寿命测试，在额定行程下往复动作指定次数后，弹簧的扭矩衰减不能超过初始值的10%，不能出现断裂、永久变形等失效问题。建模时还要注意弹簧的自由状态高度，要和安装槽的深度匹配，不能出现轴向窜动，否则工作过程中弹簧会偏斜，导致圈间卡滞，通常自由状态下弹簧的轴向高度比安装槽深度小0.05mm到0.1mm，既不会有明显的窜动间隙，也不会因为轴向被压缩产生额外的摩擦力。
