壁挂式户外安防监控摄像机结构设计

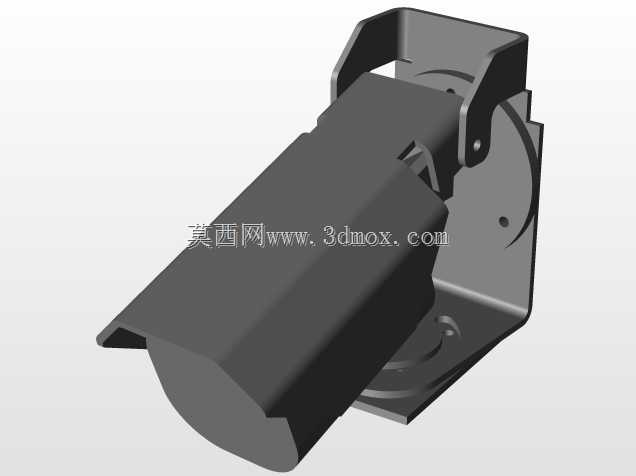

　　这款户外监控摄像机的结构设计，首先围绕室外长期服役的防护需求展开，整机达到IP64防护等级，可应对日常扬尘、喷淋水的侵袭，适配园区周界、厂区出入口、沿街商铺外沿、小区公共通道等多数室外安防布设场景，也可用于地下车库、仓储库房等室内大空间的监控点位布设。从结构布局来看，整机采用枪式一体化壳体设计，前端镜头区域带有延伸式遮雨檐，可减少雨水直接冲刷镜头面的概率，同时降低正午阳光直射镜头产生的光晕干扰，提升画面采集的稳定性。壳体采用弯折钣金拼接结构，接缝处做了错位挡边设计，配合密封胶条的安装槽位，无需额外打胶即可实现防护等级要求，后期维护拆解也更为便捷。安装端采用L型壁挂支架结构，支架与主机连接部位设置了双轴调节机构，

　　水平方向可360度旋转调整监控朝向，垂直方向可在-15度到60度区间内俯仰调节，安装完成后可根据实际监控范围灵活调整角度，无需重新打孔固定。支架的底座部分预留了四个标准安装孔位，适配常规膨胀螺丝的安装尺寸，可直接固定在混凝土墙面、金属立柱、砖墙等多种安装基体上，底座与墙面贴合面做了平整处理，避免安装时出现应力集中导致支架变形的问题。内部结构预留了镜头模组、红外补光板、电源模块的安装位，各模块之间设置了定位柱与走线槽，组装时可直接将模块卡入定位柱，通过螺丝固定即可，走线槽可将电源线与信号线规整排布，避免内部线材挤压干涉，也能减少线材晃动导致的接触不良问题。壳体侧面预留了防水线缆接头的安装位，

　　线缆从支架内部中空通道穿入后通过防水接头接入设备内部，避免线缆外露被外力破坏，也进一步提升了整体防护性能。从尺寸边界来看，整机不含支架的长度控制在180mm左右，壳体最大宽度80mm，高度70mm，搭配支架后总高度为150mm，安装时所需的墙面最小安装区域为120mm*100mm，不会占用过多安装空间，在狭窄的墙面转角、立柱侧面也能完成布设。结构设计时充分考虑了散热需求，壳体背部设置了隐藏式散热筋，在不破坏防护结构的前提下增大了散热面积，可将设备长时间工作产生的热量快速传导到外部，避免内部积热导致电子元件寿命缩短。外壳表面采用喷塑处理，具备基础的防紫外线、防腐蚀能力，在沿海高盐雾区域、工业区高腐蚀环境下也能保持较长的外观使用寿命，

　　不会轻易出现掉漆、锈蚀的问题。调节部位的紧固件采用不锈钢材质，长期户外使用不会出现锈死的情况，后期调整角度或者维护拆解时都能顺利操作。镜头前端的玻璃视窗采用钢化玻璃材质，表面做了防眩光处理，不仅抗冲击能力强，也能减少夜间补光时的反光问题，提升夜间监控画面的清晰度。整体结构没有多余的装饰性设计，所有造型特征都服务于功能需求，生产时可通过常规钣金折弯、冲压工艺完成壳体加工，零部件通用性强，组装工序简单，适合批量生产，能够有效控制生产制造成本，同时兼顾户外使用的可靠性与安装维护的便捷性，可满足多数常规民用、工业用室外监控点位的布设需求。
