重型双转轴可调式工业承重铰链结构

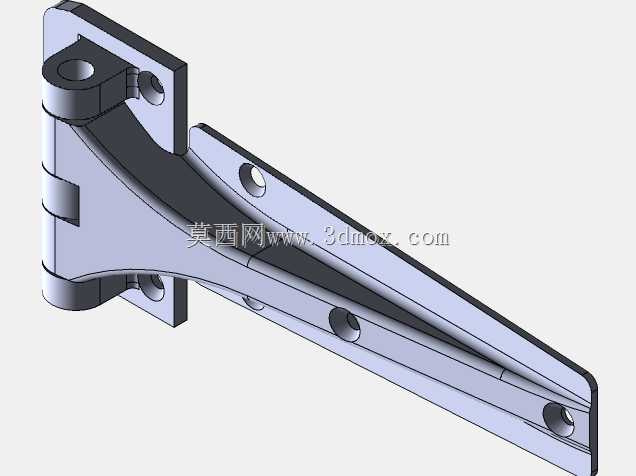

　　这类双转向节重型铰链，主要面向需要大角度开合、同时承受较大垂向与径向载荷的工业舱门、重型设备检修门、特种车辆侧舱门、大型机柜防护门场景，和普通民用合页不同，它的双转轴结构可以实现两个维度的转动补偿，避免单轴铰链在门体受载变形、安装面存在平面度误差时出现的卡滞、别劲问题，很多户外重型设备的舱门因为长期受振动、温差变形影响，单轴合页用久了很容易出现转轴磨损、门体下垂关不严的情况，这种双转向节的结构刚好能抵消这类安装与使用中的变形量。从结构设计来看，两个铰接副分别承担不同方向的转动自由度，靠近安装底座的转轴负责门体的主开合转动，延伸臂末端的铰接副则可以补偿门体与安装框架之间的角度偏差，哪怕安装时两个固定面存在小角度的不共面，

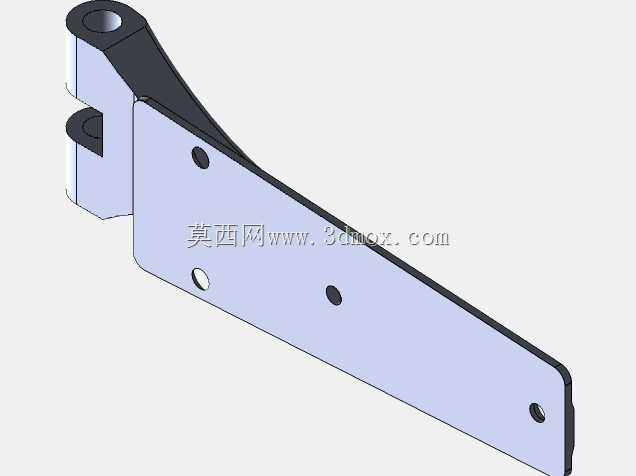

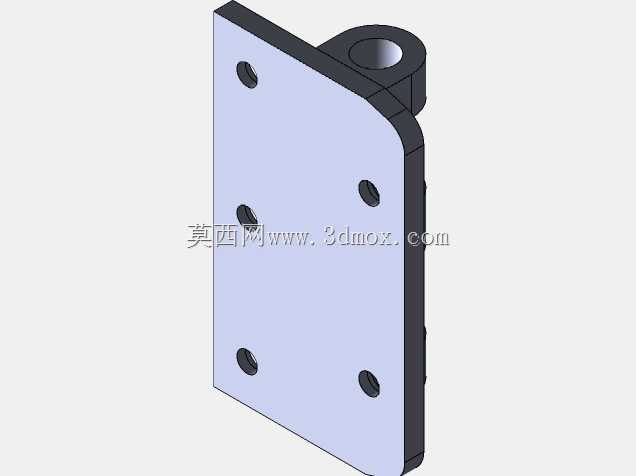

　　也能通过第二个转轴的自适应转动消除装配应力，不会把应力集中在固定螺丝或者转轴衬套上。固定端的安装板做了加厚处理，三个安装孔呈三角分布，相比两孔安装的合页，抗扭转能力提升明显，安装时要注意固定面的平面度公差控制在0.2mm以内，螺丝要配弹垫和平垫，避免长期受振动出现松动。延伸臂部分做了变截面的加强筋结构，从铰接底座往末端逐渐收窄，既保证了整体的抗弯强度，又不会过度增加整体重量，臂身上的四个安装孔对应门体侧的固定位，孔位做了沉头设计，安装后螺丝头不会突出臂身表面，避免门体开合时和框架发生刮擦。转轴部分采用了套叠式的轴套结构，轴和孔之间预留了合理的配合间隙，适合加装自润滑铜套或者尼龙衬套，日常使用中不需要频繁加注润滑脂，

　　也能在-30℃到80℃的环境温度下保持顺畅转动，不会因为低温出现冻住卡滞的问题。实际选型时要注意安装边界尺寸，底座安装面的垂直高度要和门体侧边的安装空间匹配，延伸臂的长度决定了门体打开后的最大避让距离，这款铰链的延伸臂长度适合厚度在50-80mm之间的重型门体，单只铰链的额定静载荷可以达到80kg，单扇门建议安装3只，均匀分布在门体侧边，避免单个铰链受载过大出现变形。安装时要先把底座固定在设备框架上，再把延伸臂和门体预装，不要一次性把所有螺丝拧紧，先调整好门体的开合顺畅度，确认两个转轴都能自由转动没有别劲之后，再逐个把固定螺丝上到规定扭矩，要是安装时强行把孔位对齐硬拧螺丝，会导致转轴长期受附加应力，加速衬套磨损，缩短使用寿命。

　　和普通的重型合页相比，这种双转向节结构最大的优势就是容错率高，哪怕设备框架在焊接后出现轻微变形，或者门体长期使用出现轻微下垂，第二个转轴都能自适应调整角度，不会出现门体关不上、锁扣扣不住的问题，很多工程机械设备、户外通讯机柜、特种方舱的舱门现在都在替换这类结构的铰链，就是看中它在复杂工况下的可靠性，减少后期的维护调整工作量。建模的时候要注意两个转轴的同轴度公差，还有安装孔的位置度公差，要是孔位偏差超过0.1mm，实际安装时就会出现装配困难的问题，臂身的加强筋厚度要和整体壁厚保持合理比例，避免压铸或者注塑时出现缩痕，要是采用金属铸造工艺，转角处要做足够的圆角过渡，减少应力集中，避免受冲击时出现断裂。
