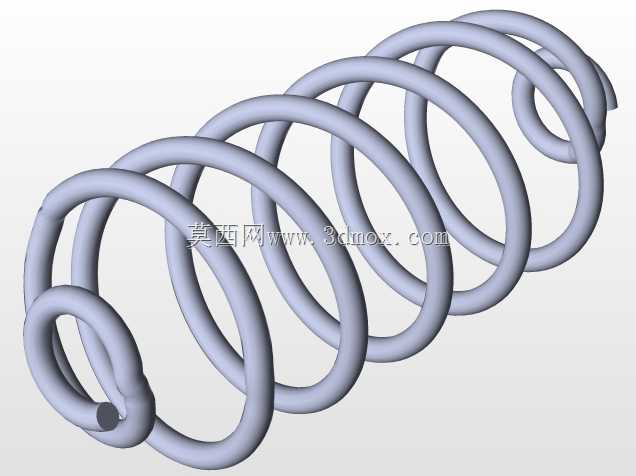

带端部挂钩的圆柱螺旋压缩弹簧结构

　　日常做非标设备结构设计时，弹簧这类弹性元件的选型与建模往往是容易被忽略的细节，很多新手工程师习惯直接调用标准件库的通用弹簧模型，等到实际装配时才发现端部连接结构不匹配、工作行程内圈间干涉、安装空间预留不足等问题，反而耽误项目进度。这次建模的这款带端部挂钩的圆柱螺旋弹簧，是针对通讯设备内部组件的压紧缓冲需求设计的，这类应用场景里弹簧不需要承担大吨位载荷，但对安装定位的便捷性、长期压缩后的力值稳定性有明确要求。

　　从实际使用场景来看，这类带挂钩的小线径弹簧常出现在小型通讯终端的内部结构中，比如翻盖结构的复位、电池仓的触点压紧、小型按键的回弹，还有部分便携式检测设备的夹持机构张紧，相比两端磨平的标准压缩弹簧，端部一体弯折的挂钩可以直接挂接在设备壳体的注塑凸柱或者钣金冲凸点上，不需要额外加装弹簧座或者定位销，能大幅减少小空间内的零件数量，降低装配工序的复杂度。

　　设计这款弹簧的时候，首先要明确的是工作行程与预压量的匹配，通讯类小型设备的内部可用安装空间通常非常紧凑，轴向安装边界往往只有十几毫米，径向预留的间隙也不会超过2毫米，所以建模时先确定了弹簧的中径尺寸，保证弹簧外径与周边壳体、电路板的安全距离大于1毫米，避免设备受振动时弹簧外圈剐蹭周边元器件造成短路或者磨损。线径的选择结合了所需的初始弹力，这类应用的工作压力通常只需要几牛，过粗的线径会导致弹力过大，按压或者翻盖时手感过硬，过细的线径又容易在反复形变后出现永久变形，丧失回弹能力。

　　端部的挂钩结构是建模时的重点，很多人做挂钩弹簧时直接在簧圈末端切平后弯出圆环，忽略了弯折处的应力集中问题，实际生产中弯折处如果圆角过小，弹簧经过几次循环压缩后就会在弯折位置出现断裂。建模时特意在挂钩与末端簧圈的衔接位置做了平滑过渡的圆弧，挂钩的内径尺寸匹配常用的M2规格安装凸柱，既不会因为内径过小导致安装时卡滞，也不会因为内径过大出现弹簧工作时窜动偏移的问题。两端的挂钩方向保持同平面布置，这样安装时不需要额外扭转弹簧来对齐挂点，避免弹簧产生附加的扭转应力，影响使用寿命。

　　簧圈的节距设计也做了针对性调整，工作行程范围内的有效圈节距均匀，保证压缩过程中弹力线性变化，不会出现节距过小导致圈间提前并圈、行程不足的问题，两端的支撑圈做了并紧处理，靠近挂钩的一圈与相邻有效圈贴合，提升弹簧端部的结构强度，避免挂钩受力时带动末端簧圈出现歪斜。建模过程中同步做了压缩模拟，验证弹簧压并时的总长度小于安装位的最小允许尺寸，确保极限压缩状态下不会出现硬顶周边结构的情况，同时检查了全行程内簧圈之间的间隙，避免出现圈间摩擦产生异响或者磨屑的问题，这一点在消费类通讯设备里尤为重要，磨屑掉落在电路板上可能引发短路故障。

　　另外建模时附带的参数表可以直接对接生产，线径、中径、有效圈数、自由长度、挂钩尺寸这些关键参数都做了关联设计，后续如果需要调整弹力或者安装尺寸，只需要修改对应参数就能快速更新模型，不需要重新绘制螺旋线和扫描路径，能大幅提升同系列弹簧的设计效率。这类小弹簧虽然是基础零件，但在小型设备里的作用不可替代，设计时兼顾安装便捷性、力值特性和使用寿命，才能避免后期量产时出现批量性的结构问题。
