轴系耦合用转向节联合结构三维建模作品

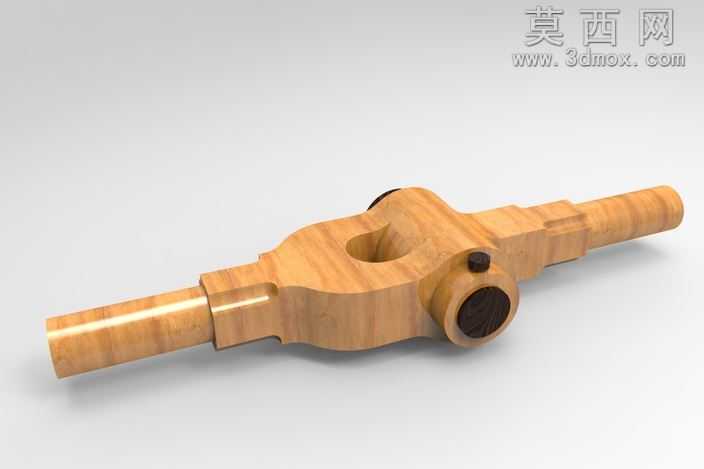

本作品为轴系耦合场景使用的转向节联合结构三维建模成果，建模阶段以机械传动连接件的实际功能逻辑为核心依据，首先完成整体结构的参数化草绘，精准定位两端同轴轴段、中部铰接腔体、侧部锁紧定位结构的相对位置与尺寸比例，确保各部分结构满足轴件连接、角度转向调整的功能需求。建模过程中对轴段的阶梯过渡特征做了平滑处理，避免应力集中的结构缺陷，中部用于穿接轴件的通孔做了同轴度约束，侧部的锁紧旋钮与内置压紧块做了装配配合约束，还原实际使用时锁紧固定轴件的动作逻辑，所有装配间隙均按照通用机械零件的公差配合标准设置，保证虚拟装配状态下无干涉、可实现预期的动作模拟。材质与渲染阶段，为清晰展示结构的整体形态，主体结构采用仿实木质感的材质表现，调整材质的木纹走向与结构轴向保持一致，还原细腻的木质纹理与哑光表面质感，侧部锁紧件采用深色硬质材质，与主体材质形成明确的视觉区分，便于快速识别功能部件；渲染时采用柔和的侧上方主光源搭配底部补光，弱化生硬阴影，清晰呈现轴段的圆柱面特征、中部腔体的轮廓、锁紧结构的细节，多角度展示时可完整观察到整体结构的对称特征与各连接部位的形态。设计思路上围绕轴的耦合传动需求展开，摒弃冗余装饰结构，所有外部造型均服务于功能实现：两端延伸的轴段用于对接传动系统的对应部件，中部的铰接结构可实现转向角度的调整，侧部锁紧结构用于固定耦合后的轴件位置，避免传动过程中出现松脱移位，整体结构紧凑，受力路径清晰，可直接用于机械原理演示、传动系统虚拟装配验证、相关连接件的设计参考等场景，建模过程中保留了所有特征的参数化属性，可根据实际轴径、转向角度需求快速调整尺寸参数，适配不同规格的传动连接场景。
