方管焊接承重支撑框架结构设计

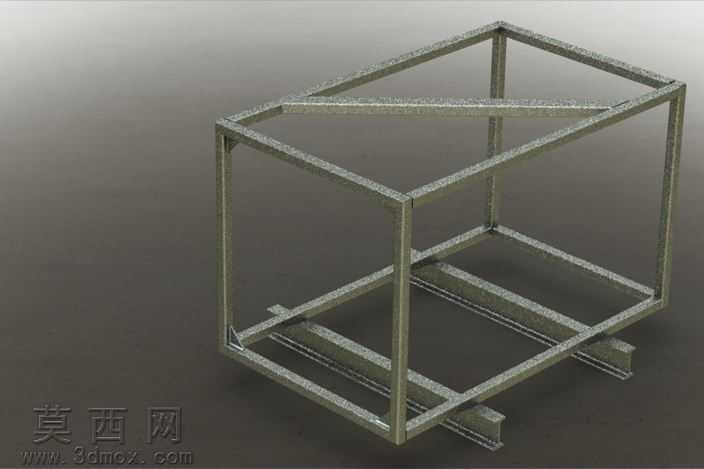

本作品为采用三维建模软件完成的方管焊接承重框架设计，建模过程严格遵循焊接构件的实际生产工艺逻辑，首先通过草图绘制确定框架的整体外轮廓尺寸，明确长、宽、高三个维度的比例关系，保证框架整体形态规整，符合常规工业支撑机架的使用尺寸需求。建模时优先选用结构钢方管作为基础构件，通过焊件模块的结构构件功能快速生成各段方管实体，针对框架的边角衔接处，采用剪裁延伸命令精准处理方管的对接切口，确保相邻管材的拼接面完全贴合，还原真实焊接作业中的坡口对接效果，避免出现构件干涉或者拼接缝隙过大的问题。在结构设计上，框架顶部设置横向加强方管，提升顶面的抗形变能力，底部增设多根平行排布的支撑横梁，同时在底部横梁下方加装垫脚支撑结构，分散框架整体承重时的底部应力，避免框架放置时出现局部压强过大导致的变形问题，框架内部的斜向支撑设计进一步强化了整体结构的刚性，减少框架受侧向力时的扭曲形变风险。材质渲染阶段，为框架赋予了磨砂质感的镀锌钢材材质，还原金属方管焊接后的真实表面质感，调整材质的粗糙度、金属度参数，模拟焊接构件表面轻微的颗粒感与金属反光特性，渲染时采用柔和的侧光照明，清晰展现框架各部分的结构层次与焊接衔接细节，让整体效果贴近实际生产出的焊接机架成品。设计过程中充分考虑焊接工艺的可实现性，所有构件的排布均预留了足够的焊接操作空间，没有出现难以施焊的封闭死角，各段方管的规格统一，减少实际加工时的材料切割规格种类，降低生产下料的复杂度，框架整体结构简洁实用，可作为各类设备的支撑底座、物料承载架或者工装机架的基础结构使用，具备较强的通用适配性，能够根据实际使用需求在现有框架基础上加装面板、固定件等附属结构，拓展不同的使用功能。
