薄型80mmPWM机箱风扇底盘结构设计

　　在紧凑型PC机箱、1U机架式服务器、小型嵌入式工控设备这类内部空间极度受限的散热场景里，常规25mm厚度的80mm轴流风扇往往会挤占板卡布线、内存插槽或者硬盘安装位的预留空间，10mm级厚度的薄型PWM风扇就成了这类场景下平衡散热能力与空间占用的核心选型，而风扇底盘作为整个扇体的承载基座，其结构设计直接决定了扇叶运转的稳定性、安装适配性以及整体风道的密封效果。

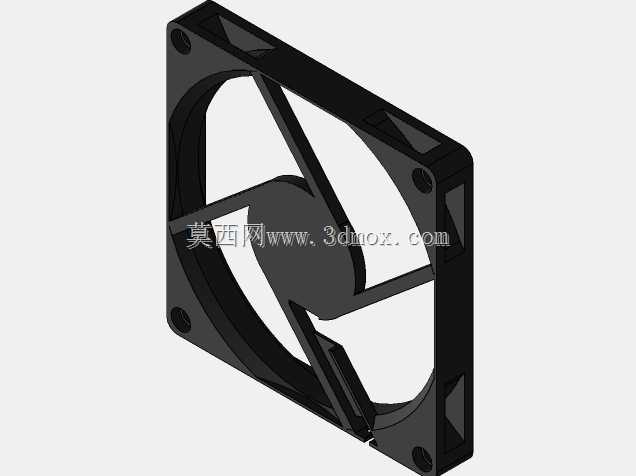

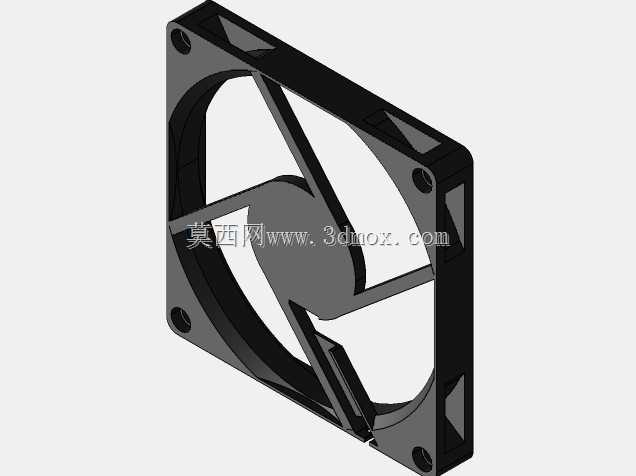

　　这款薄型80mmPWM风扇的底盘采用方形外框切角的经典轴流风扇安装构型，外框四个角预留了标准的风扇安装孔位，孔位间距完全遵循80mm风扇的通用安装规范，能够直接适配机箱、冷排、散热片上预设的80mm风扇安装位，不需要额外制作转接支架，安装时可以直接使用常规的自攻螺丝或者橡胶减震钉完成固定，切角设计既能够避免安装时与机箱内部的加强筋、走线凸台发生干涉，也能在多风扇并排密集安装时减少相邻风扇外框的边角磕碰。底盘的中心区域设置了电机安装位的预留凸台，凸台的高度与薄型扇体的厚度匹配，能够保证后续装配电机后，电机定子与扇叶转子的同轴度控制在合理公差范围内，避免扇叶运转时出现蹭框或者动平衡超差的问题。

　　从风道设计的角度来看，这款底盘的导流筋采用了非对称的斜向布置，不同于常规直连式加强筋的结构，斜向导流筋能够顺着扇叶旋转的出风方向对气流进行引导，减少气流穿过筋位时产生的紊流与风切噪音，同时筋位的厚度做了减薄处理，在保证整体结构强度的前提下尽可能降低对通风面积的遮挡，提升有效进风比例。底盘的外框边缘做了一圈微凸的密封唇边，当风扇贴附在机箱通风网孔或者散热鳍片表面安装时，唇边能够填充扇框与安装面之间的间隙，避免气流从缝隙处泄漏，保证所有进风都能从扇体正面穿过，提升散热效率。

　　考虑到薄型风扇本身的结构刚性弱于常规厚度风扇，这款底盘在四个安装孔的位置做了局部加厚处理，加厚区域从孔位向外延伸至外框侧边，能够分散螺丝锁紧时的压紧力，避免安装时用力过大导致外框边角开裂，同时外框的侧壁做了等厚度的加强结构，既不会额外增加扇体整体厚度，也能提升整个底盘的抗形变能力，在运输或者安装过程中受到挤压时不容易出现外框变形导致扇叶卡滞的问题。底盘的进风侧边缘做了小圆角过渡处理，能够减少气流进入扇框时的沿程阻力，让进风更加顺畅，避免直角边缘导致的气流分离产生额外噪音。

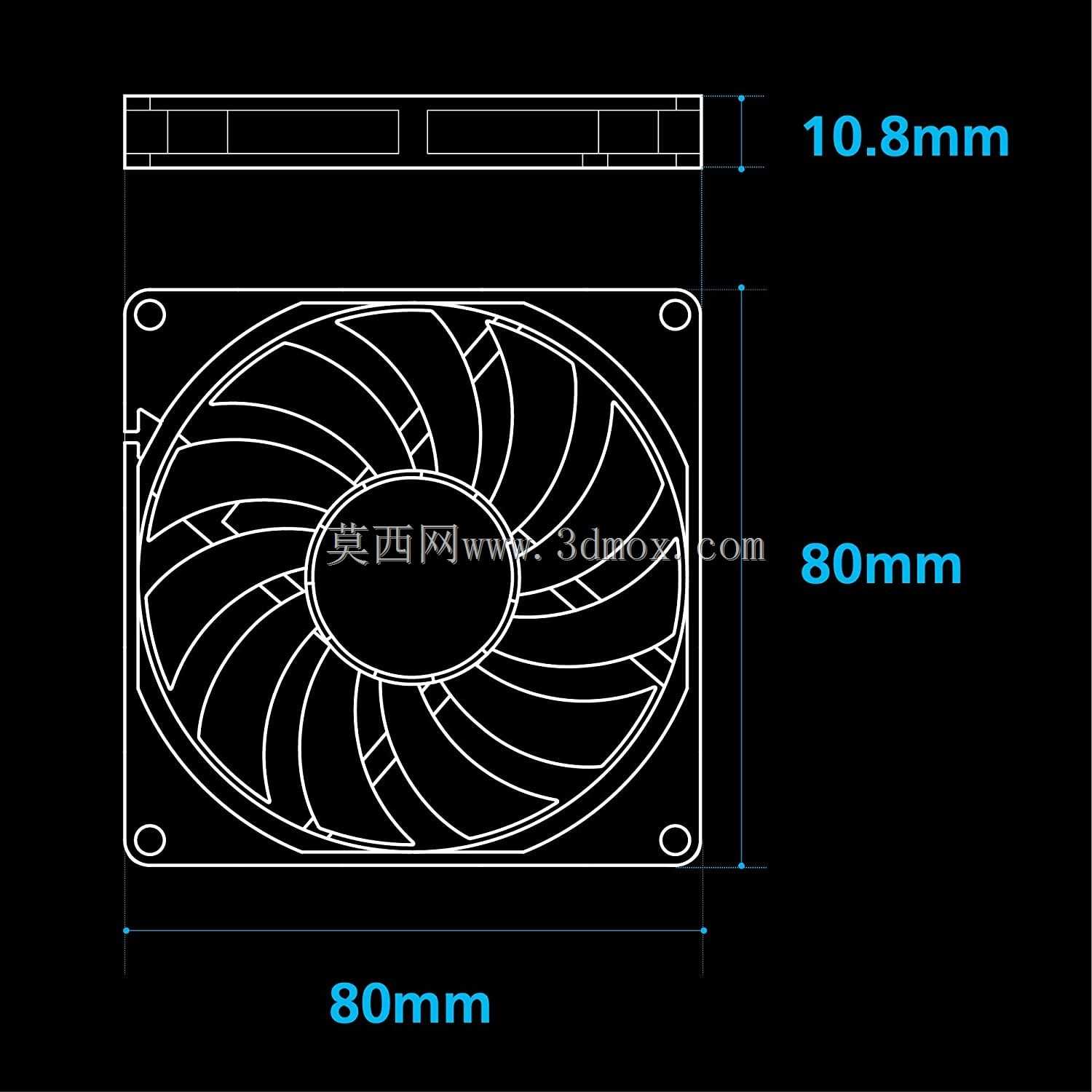

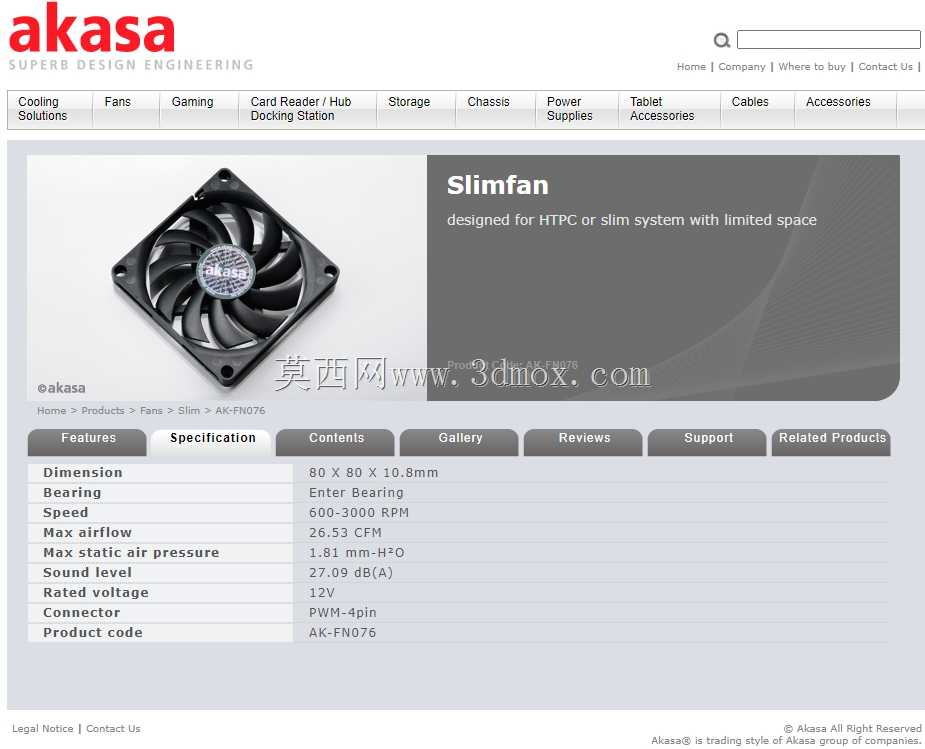

　　在实际选型适配过程中，这类薄型风扇底盘的尺寸边界需要严格控制，整体外轮廓尺寸控制在80mm±0.2mm的公差范围内，总厚度与扇叶、上盖装配完成后整体厚度保持10.8mm的设计值，能够塞进1U服务器的机箱侧壁、紧凑型ITX机箱的内存旁空位、显卡背板的辅助散热位这类狭窄空间里，不会和周边的高尺寸内存模块、供电散热片、硬盘支架产生空间冲突。PWM风扇的走线槽也在底盘上做了预留，槽位沿着导流筋的走向布置，能够把电机的供电线与PWM调速线内嵌在筋位内部，避免线材突出扇框平面影响安装贴合度，同时也能防止扇叶旋转时打到线材。

　　不同于厚款风扇底盘可以预留较多的冗余结构，薄型风扇的底盘设计需要在结构强度、通风效率、安装兼容性三者之间做精细的平衡，比如安装孔的深度不能过深否则会打穿外框影响强度，也不能过浅否则螺丝咬合长度不足容易滑牙；导流筋的数量不能过多否则遮挡通风面积，也不能过少否则中心电机座的固定强度不足，长时间运转后容易出现偏心抖动。这款底盘的结构设计刚好匹配10mm级薄型80mmPWM风扇的使用需求，既满足了狭小空间下的安装要求，也通过结构优化保证了风扇运转的稳定性与风道效率，适合各类紧凑型电子设备的 forced air cooling 场景使用。
