家用环式无叶送风装置结构设计方案

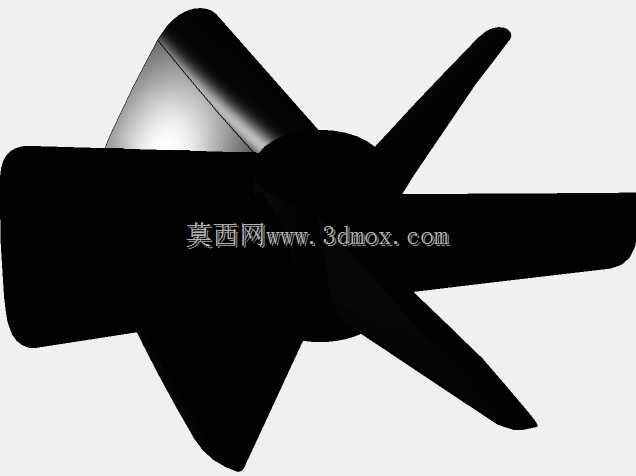

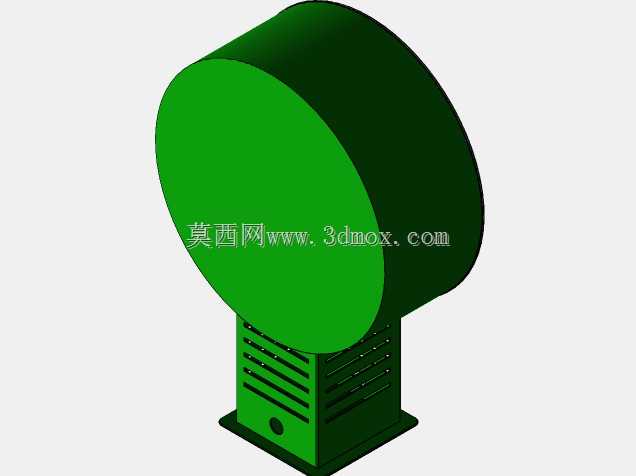

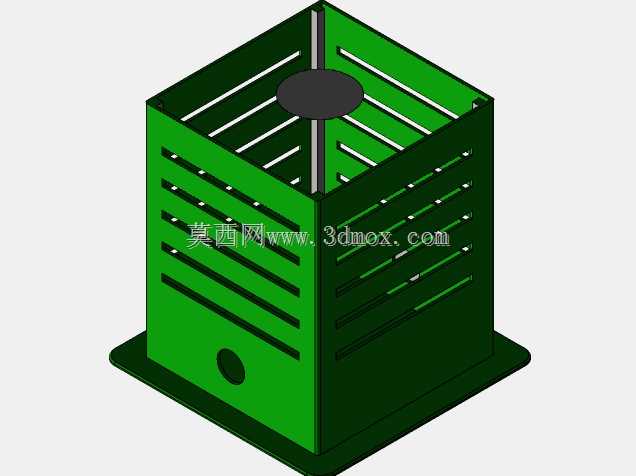

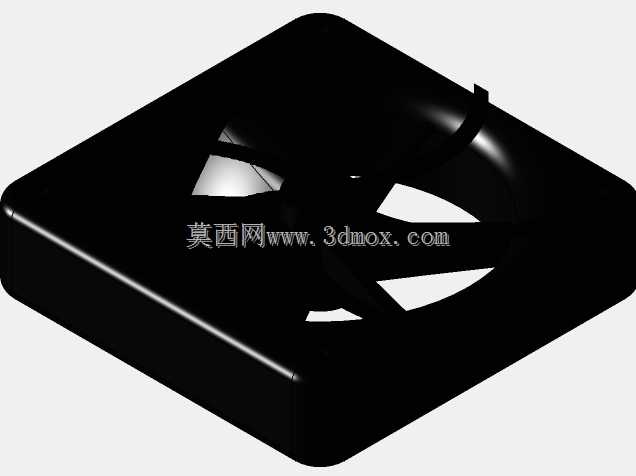

　　这款无叶送风装置的结构设计，核心围绕家用场景的安全送风需求展开，区别于传统带外露叶片的风扇结构，整套设计将动力叶轮完全内置在底座腔体内部，出风环节通过上方的环形风道完成，从根源上避免了外露旋转部件带来的夹碰风险，尤其适配有低龄儿童活动的家居环境，日常清洁时也无需拆解防护网罩擦拭叶片，维护操作更简便。从结构布局来看，底座部分采用方形落地式设计，底部预留平整安装面，可直接放置在桌面、台面等平整硬质支撑面上，无需额外固定结构，底座腔体内部预留了涡轮风机、驱动电机、控制模块的安装空间，侧壁开设的格栅式进风口，可在设备运行时保证足够的进风面积，同时避免大尺寸杂物进入腔体损伤内部叶轮，底座正面预留的旋钮安装位，可适配机械式风量调节结构，

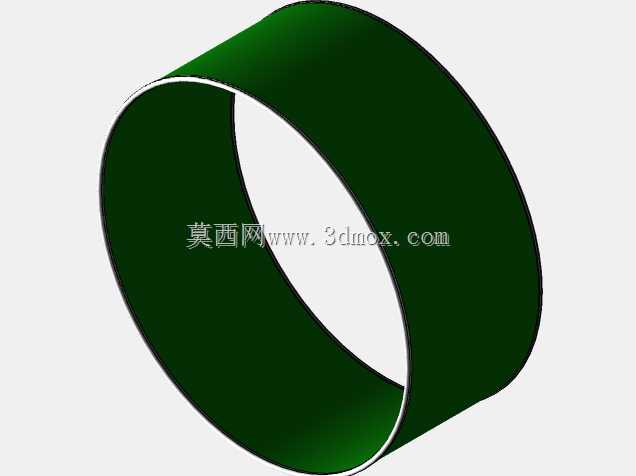

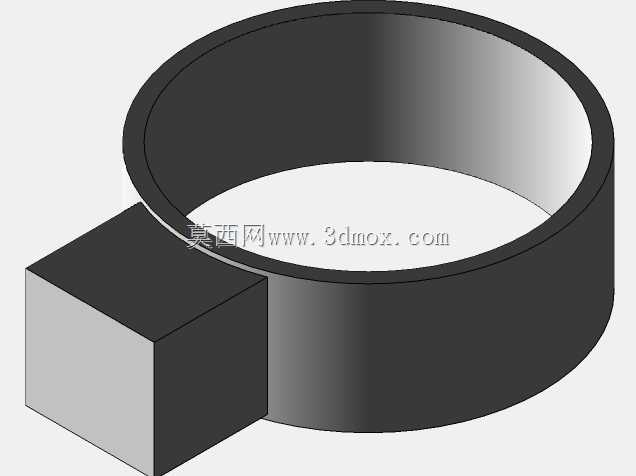

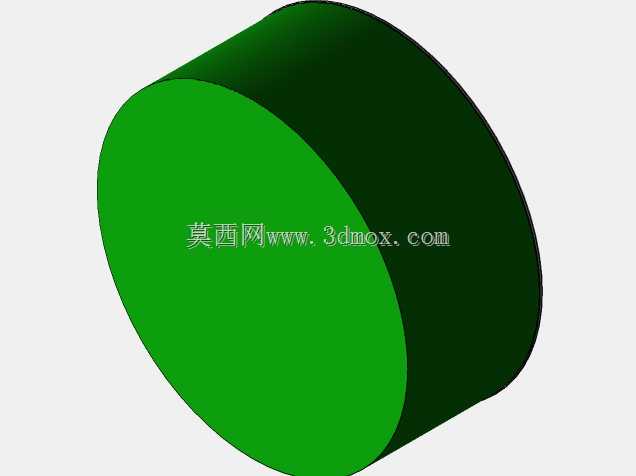

　　也可根据需求替换为触控式控制模组，适配不同成本定位的产品方案。上方的环形出风部分采用椭圆环面造型，环体内壁设计有宽度均匀的狭缝出风通道，内置涡轮风机产生的高压气流通过底座与环体连接段的导风流道进入环腔，再沿环体内壁的狭缝高速喷出，利用康达效应带动环体中心区域的空气流动，最终形成持续柔和的送风面，相比传统轴流风扇的柱状风束，这种出风形式的气流覆盖范围更广，风感更均匀，不会产生传统风扇直吹时的生硬风感，长时间使用也不易造成体感不适。设计过程中对风道的曲率做了反复调整，环体与底座的连接段采用圆弧过渡结构，尽可能降低气流在流道内的沿程阻力，减少不必要的风压损耗，保证出风效率的同时降低风机运行的风噪。尺寸边界方面，

　　整套结构的底座边长控制在180mm左右，环体的最大外径约320mm，整体高度控制在380mm上下，放置在桌面使用时不会占用过多台面空间，环体的出风高度刚好适配人体坐立时的上半身送风区域，无需额外调整角度即可覆盖常规使用的送风范围。结构设计时充分考虑了注塑生产的工艺可行性，所有壳体部件均设计了均匀的壁厚，连接位置预留了卡扣与螺丝柱的安装位，装配时可先将内部动力组件、电控组件固定在底座内壳上，再依次扣合底座外壳、环体风道部件，最后通过底部的固定螺丝完成整体锁紧，装配流程简单，适合批量生产的工艺要求。进风格栅的栅条间距控制在6mm以内，既保证进风效率，也符合家用电器的安全防护要求，避免手指伸入腔体接触内部旋转部件。

　　环体的狭缝出风宽度设计为1.2mm，可保证喷出气流的初速度满足引射周边空气的要求，同时不会因为狭缝过窄导致风噪异常升高。在实际应用场景中，这款结构除了常规的桌面送风使用外，也可通过调整底座安装结构拓展为壁挂式、落地式等不同安装形式，适配卧室、书房、办公室等多种空间的送风需求，内部的动力组件也可根据送风距离的要求更换不同功率的涡轮风机，调整环体尺寸来匹配不同空间的送风覆盖范围。整套结构没有复杂的传动部件，运行时的稳定性更好，长期使用的故障率更低，相比传统风扇的结构，没有外露叶片积灰的问题，日常仅需擦拭环体与底座的外表面即可完成清洁，维护成本更低。设计时也预留了功能拓展空间，可在底座腔体内增加负离子发生模块、加热模块，拓展出净化空气、暖风吹送的功能，实现多场景的使用需求，导风流道内部也预留了消音棉的安装位置，可进一步降低运行时的气流噪音，提升使用体验。
