直列四缸内燃机核心曲柄连杆机构结构

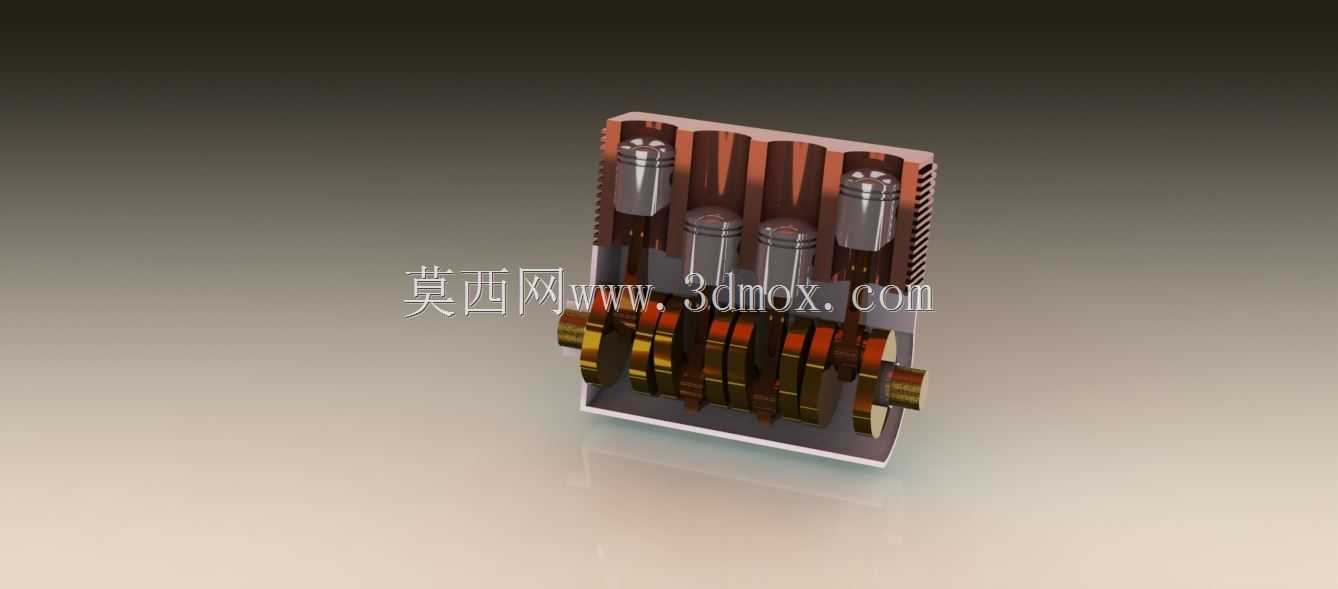

　　这套直列四缸动力核心结构，是小排量乘用车、通用小型动力设备上应用最广泛的内燃机构型，日常接触的家用代步车、小型工程发电机组、固定式农用动力机组里，同构型的结构占比超过六成。不同于整机外覆盖件的造型设计，这套结构完全聚焦动力转换的核心做功单元，去掉了外围的进排气歧管、配气凸轮轴组件、冷却水路外壳、油底壳等附属结构，把缸内做功的核心运动副完全裸露出来，能直观看到化学能转换为旋转机械能的完整传递路径。

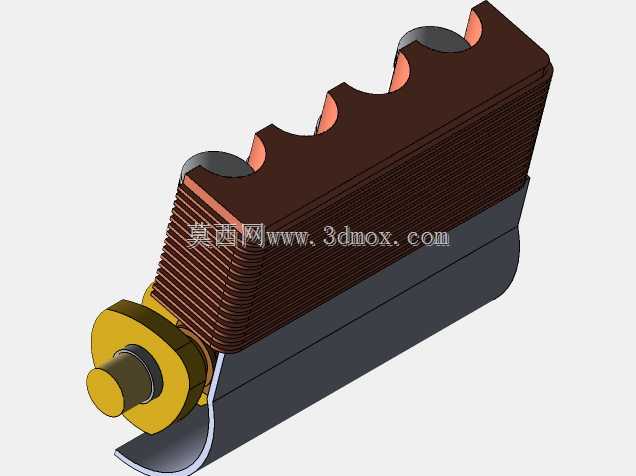

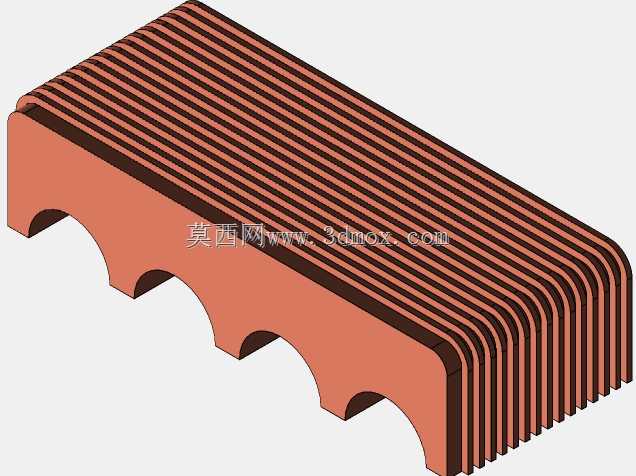

　　从实际工况适配来看，直列四缸的构型天生具备一阶二阶惯性力平衡的基础优势，相比三缸机不需要额外加装平衡轴就能把怠速振动控制在民用设备可接受的范围内，制造成本和后期维护难度又远低于V型六缸机型，是1.0L到2.5L排量区间动力设备的首选构型。这套结构里的四个活塞采用等缸心距排布，相邻缸的中心距预留了足够的缸壁厚度空间，既能够满足铸铁缸体的强度要求，也适配铝合金缸体镶干式缸套的设计方案，缸体上部的散热鳍片结构是针对风冷机型做的适配设计，如果是水冷机型可以直接替换成带夹层的水套缸体，不需要调整下部曲柄连杆机构的安装尺寸，通用化程度很高。

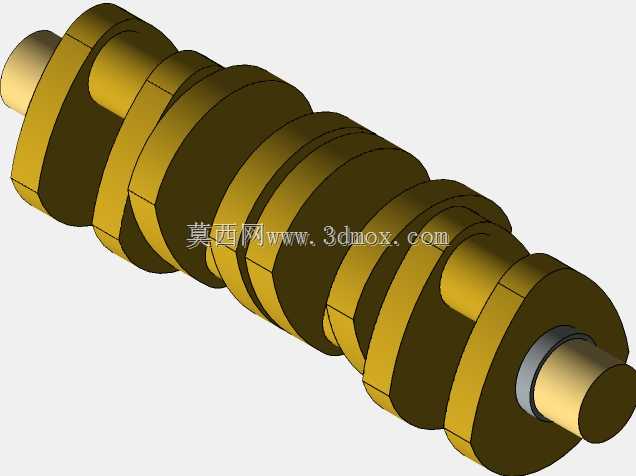

　　设计层面这套结构完全遵循内燃机做功的相位逻辑，四个曲柄销按照1-3-4-2的做功间隔角错开180度排布，保证曲轴每旋转两周四个活塞依次完成做功行程，动力输出的扭矩波动更小，曲轴后端的输出法兰可以直接连接飞轮或者离合器输入轴，前端的轴颈预留了皮带轮、正时驱动轮的安装位，不需要额外做结构修改就能适配不同的外围附件布局。活塞和曲轴之间的连杆采用斜切口剖分的大头设计，方便在缸体装配时从缸孔侧装入连杆组件，连杆大头的轴瓦安装位做了精准的定位止口，避免高速运转时轴瓦出现跟转移位的问题，活塞销采用全浮式设计，冷态下和连杆小头过盈配合，热态达到工作温度后可以在销孔内自由转动，均匀磨损提升组件使用寿命。

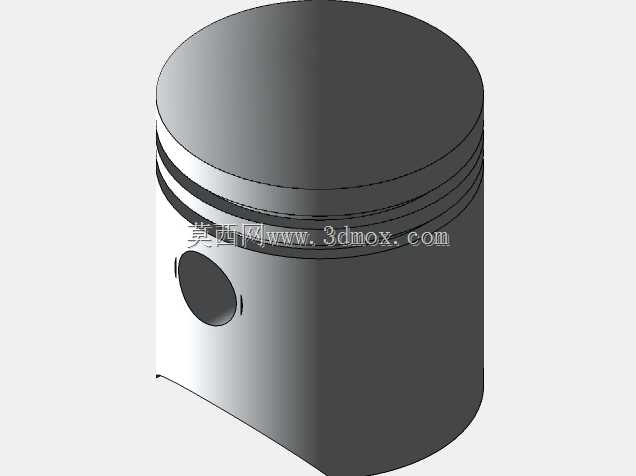

　　安装边界上，这套核心结构的整体宽度只覆盖四个缸的排布宽度，下部曲轴的回转半径完全处于缸体下平面的轮廓范围内，装配时不需要额外预留下部的避让空间，缸体两侧的安装凸台可以直接固定在车架或者机组的机架上，输出端的轴心高度和常规同排量机型的安装尺寸完全匹配，做设备选型时可以直接替换同规格的现有动力核心，不需要重新设计机架的安装点位。运动过程中活塞的上下止点位置预留了足够的气门避让坑，哪怕是高压缩比的机型加装大升程凸轮轴，也不会出现活塞撞气门的问题，活塞环槽的位置按照气环油环的常规排布设计，两道气环一道油环的布局能够满足缸内密封和刮油的需求，机油从曲轴主轴颈的油道进入，通过曲轴内部的斜油孔输送到连杆大头，再通过连杆杆身的油道上行润滑活塞销，整个润滑路径的开孔位置完全符合量产机型的设计规范，没有多余的工艺孔或者结构干涉。

　　做结构验证的时候可以直接给这套结构添加运动配合约束，曲轴添加旋转马达驱动后就能模拟完整的做功运动过程，能直观看到不同转速下活塞的运动加速度变化、连杆的摆角范围，也能用来校核曲柄连杆机构的运动间隙，避免高速运转时组件之间出现碰撞干涉。对于做动力总成设计、教学演示、设备动力选型的从业者来说，这套去掉了外围冗余结构的核心组件，能更清晰地展现内燃机动力输出的核心逻辑，不用在拆解外围附属结构上耗费多余的精力，可以直接用来做运动仿真、结构强度校核的基础模型，也能作为同类型机型设计的参考基准，调整缸径、行程、曲柄半径的参数就能衍生出不同排量的动力核心结构，适配不同的动力输出需求。
