通讯设备用异形定位安装固定块结构

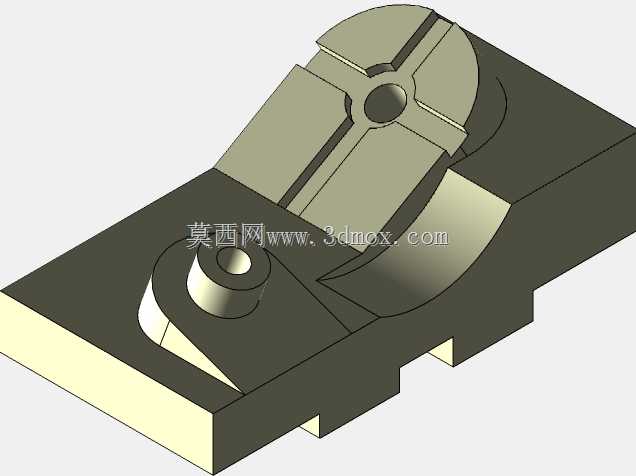

　　这款异形固定块主要应用于小型通讯终端内部的功能模块定位场景，在手持通讯设备、便携通讯模组的装配环节中，承担相邻功能组件的间隔支撑、位置校准以及辅助固定作用，避免设备受外力冲击时内部元器件出现移位、接触不良等问题。从结构设计逻辑来看，整体采用一体化铣削成型的思路，底部为平整矩形安装基面，可完全贴合设备内部的安装平面，基面侧边预留的缺口结构，是为了避让设备内部的走线槽与凸台结构，安装时无需额外对周边结构做避让加工，能够直接适配预设的安装位，减少装配环节的调整工作量。块体上部的弧形凸起结构，是匹配对应通讯模块的弧形外壳轮廓设计，装配时凸起面可与模块外壳完全贴合，增大接触面积的同时，分散模块受到的挤压力，

　　避免局部应力集中导致模块外壳变形甚至内部电路损坏。凸起结构上开设的十字开槽，主要作用是为安装时的微调预留形变余量，当相邻组件的尺寸存在小幅公差偏差时，开槽位置可产生微小弹性形变，补偿尺寸公差带来的装配间隙，无需额外修配即可完成装配，提升批量装配的效率。块体上设置的两处同轴沉孔，分别对应不同规格的紧固件，下部靠近基面的沉孔用于将固定块本身锁紧在设备基体上，沉孔深度可完全容纳紧固件头部，避免紧固件突出块体表面干涉其他组件安装；上部凸起中心的通孔，用于穿过定位销或小型紧固件，实现上方通讯模块与固定块的精准定位，孔位的同轴度公差控制在0.02mm以内，可保证模块安装后的位置精度满足射频信号传输的对位要求，避免位置偏差导致信号传输效率下降。

　　从安装边界来看，固定块整体长度适配6s类通讯终端的内部安装空间，宽度方向不超出设备内部的筋位边界，高度方向与周边元器件保持0.3mm以上的安全间隙，不会与电池、主板等核心部件产生空间干涉。块体的棱边全部做了0.2mm的倒角处理，一方面避免装配过程中锐边划伤操作人员或设备内部的柔性线路板，另一方面也可减少应力集中，提升块体受冲击时的结构强度，避免棱边位置出现崩裂问题。在实际使用场景中，这类固定块通常采用硬质铝合金材质加工，表面做阳极氧化处理，既具备足够的结构强度支撑通讯模块，又不会产生信号屏蔽问题，适配通讯设备的信号传输要求；部分对绝缘性能有要求的装配场景，也可采用同结构的工程塑料注塑件，尺寸精度与金属件保持一致，可直接替换使用，

　　无需调整安装位尺寸。设计过程中针对块体的受力情况做了仿真验证，当设备从1.2米高度自由跌落时，固定块的最大应力出现在底部安装孔位置，应力值远低于材料的屈服强度，不会出现断裂或塑性变形问题，可有效限制内部模块的窜动量，保证设备跌落后功能正常。块体上的弧形曲面与平面的过渡位置采用圆角平滑衔接，避免加工过程中出现刀具接痕，同时也减少装配时的卡顿问题，整个结构无复杂倒扣特征，无论是铣削加工还是注塑成型都具备较好的工艺性，适合批量生产，能够有效控制单件的加工成本，适配消费类通讯产品的大批量装配需求。
