三通式管道截止阀内部结构展示

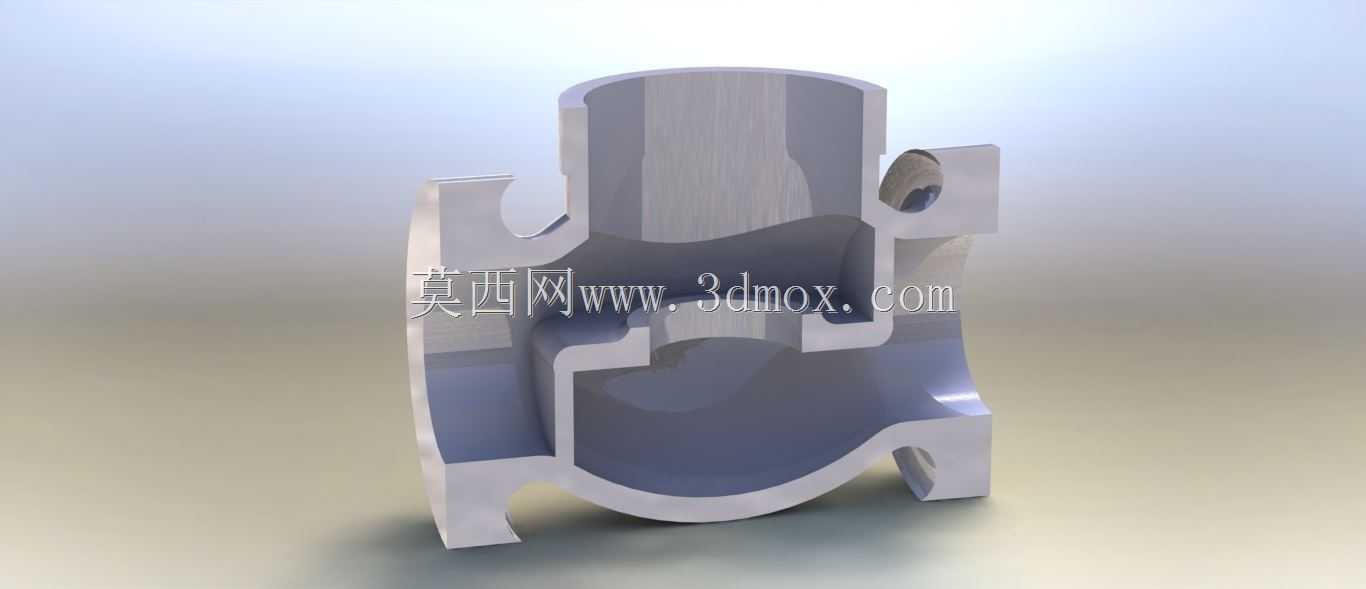

　　这款阀体采用三通式结构设计，主要应用于工业流体输送管路、民用给排水系统、暖通空调循环管路以及小型化工介质输送场景中，承担管路介质通断、流向切换的核心控制功能。从剖面结构可以看到，阀体内部流道采用圆弧过渡设计，没有直角突变结构，能够有效降低介质流经阀体时的局部阻力损失，减少湍流产生的概率，降低管路运行过程中的振动与噪音，这一设计思路在低压流体输送场景中尤为实用，能够适配清水、低压蒸汽、低粘度油品等多种常规介质的输送需求。

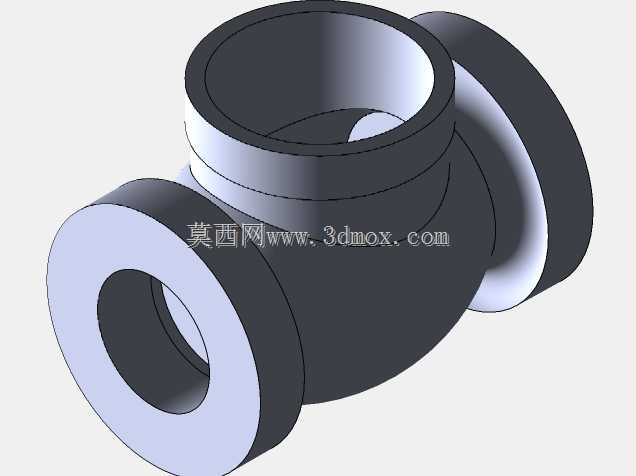

　　阀体的三个连接端均采用带凸缘的法兰连接结构，凸缘位置预留了螺栓安装的避让空间，安装时可直接与对应通径的管路法兰对接，通过螺栓紧固即可完成装配，安装边界清晰，不需要额外加工转接结构，能够有效缩短现场管路装配的作业周期。阀体中部的腔室为阀芯安装预留了足够的空间，剖面可见的腔室台阶结构，是用于放置阀芯密封座的定位面，加工时该位置需要保证足够的平面度与同轴度，才能确保阀芯闭合时的密封性能，避免介质内漏。

　　从结构强度角度来看，阀体的外壁厚度根据不同位置的承压需求做了差异化设计，介质直接冲刷的流道转弯位置壁厚做了加厚处理，能够承受长期介质冲刷带来的磨损，延长阀体的整体使用寿命；而法兰连接位置的壁厚则兼顾了螺栓压紧力的承载需求，避免螺栓紧固时出现法兰变形导致密封失效的问题。内部流道的通径尺寸保持一致，不存在缩径结构，能够保证介质通过时的流量稳定性，不会因为阀体本身的结构造成管路流量损失，这一设计也让该款阀门能够适配对流量稳定性要求较高的循环管路系统。

　　在实际选型应用中，这款阀门的结构尺寸适配常规低压管路的安装空间，三个接口的轴线处于同一平面，其中上下接口与侧方接口垂直，既可以作为直通阀使用，封堵其中一个接口实现管路的通断控制，也可以作为分流阀使用，实现单路进双路出的介质分配，或者双路进单路出的介质合流，应用场景灵活。阀体的外部轮廓没有多余的突出结构，安装后占用的管路空间较小，在排布密集的管路集群中也能顺利安装，不需要为阀体预留过多的操作空间。

　　从建模角度来看，这款模型完整还原了阀体的内部流道、外部安装结构以及密封定位的细节特征，结构工程师在进行管路排布设计时，可以直接调用该模型进行装配干涉检查，提前验证阀门与周边管路、设备的安装间隙是否满足要求，避免现场安装时出现空间不足的问题。模型的剖面展示形式也能够帮助刚接触阀门设计的从业者直观理解三通截止阀的内部结构逻辑，理解流道设计、密封定位、安装结构之间的配合关系，掌握低压阀体设计的核心要点。

　　在日常运维场景中，这款阀体的结构简单可靠，没有复杂的内嵌零件，后期检修时只需要拆开上端的阀盖，即可直接更换阀芯密封件，不需要将整个阀体从管路上拆卸下来，能够大幅降低后期运维的工作量与成本。阀体的材质适配性较强，根据不同的输送介质需求，可以选用铸铁、铸钢或者铜合金进行铸造加工，模型的结构尺寸不需要做大幅修改即可适配不同材质的铸造工艺要求，铸造拔模角度在模型的外部结构上已经做了隐含处理，能够直接用于铸造工艺的参考。
