双联弹簧带扳手兰博托式安全阀结构

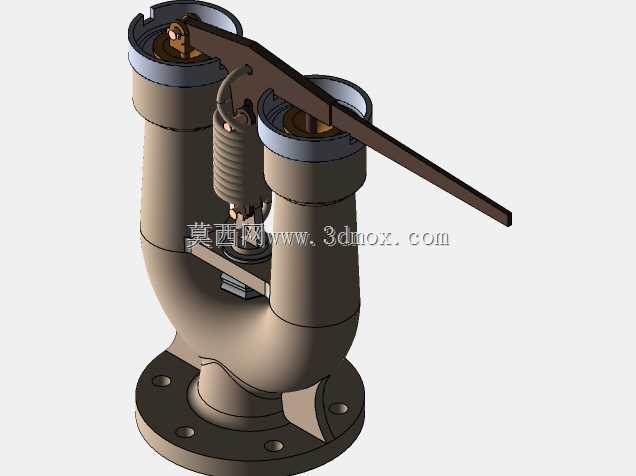

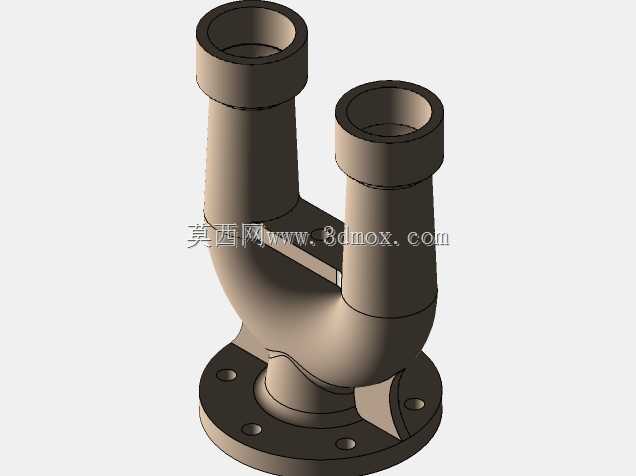

　　在承压管路与压力容器的压力保护场景中，这类双联结构的弹簧式安全阀是兼顾冗余安全与安装空间利用率的典型结构，常应用在蒸汽管路、中低压储压罐体、工业给排水承压系统中，当系统内部压力超过设定阈值时，阀门自动开启泄放多余介质，压力回落至安全区间后自动回座密封，避免系统超压引发的泄漏、爆裂等安全事故。不同于单阀口安全阀，双联结构可在单路阀口出现卡滞、密封失效时，另一路仍能完成泄压动作，大幅提升关键承压节点的安全冗余度，适合不允许出现压力保护失效的连续生产工况。从结构设计逻辑来看，该阀采用下进上出的Y型流道布局，底部为整体式法兰连接基座，两个阀腔对称分布在Y型流道的两个上出口端，共用底部的介质入口通道，

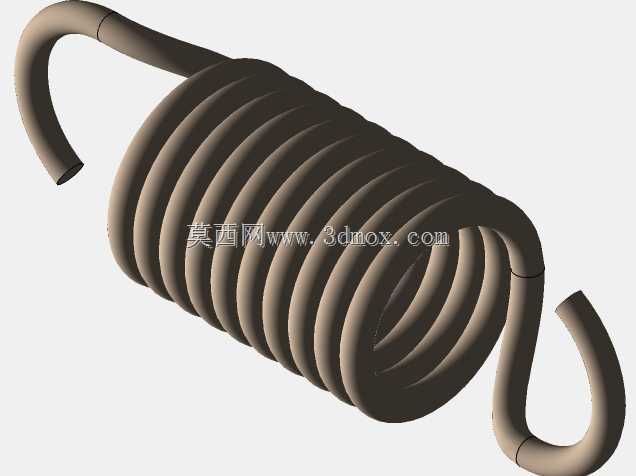

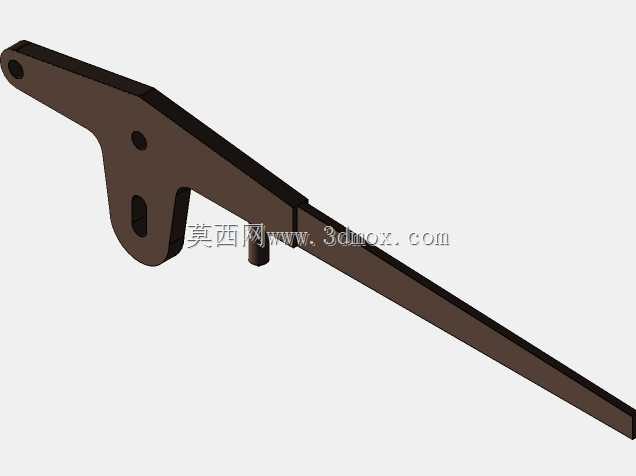

　　这种布局能让两个阀瓣承受一致的入口介质压力，保证整定压力的同步性。每个阀腔内部都配置了独立的弹簧加载机构，弹簧预紧力通过上部的调节螺套进行整定，可根据系统额定工作压力调整弹簧压缩量，匹配不同的开启压力要求。阀组配置了共用的手动扳手结构，扳手套接在两个阀瓣的顶杆联动位置，日常巡检时可手动扳动扳手强制顶开阀瓣，校验阀瓣动作灵活性，避免长期静置导致的阀瓣与阀座粘连问题，这一设计在蒸汽系统、易结垢介质管路中尤为实用，可定期手动试跳排除卡滞隐患。从安装边界来看，底部法兰采用标准凸面法兰结构，法兰螺栓孔分布、密封面尺寸匹配对应压力等级的管路法兰标准，安装时只需保证法兰密封面垫片居中，螺栓对角均匀紧固即可，无需额外定制连接转接件。

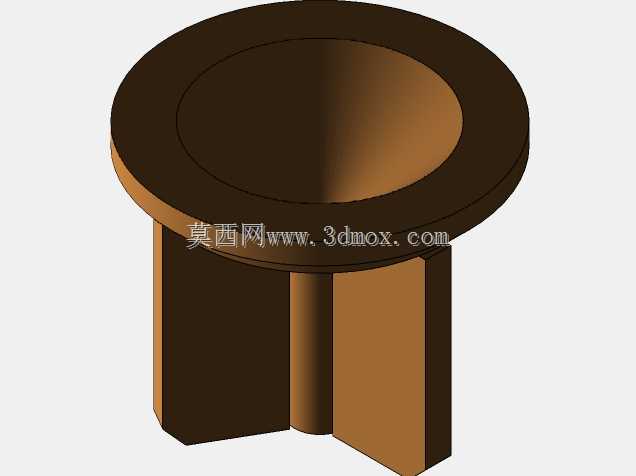

　　整体高度方向的尺寸控制在常规安全阀安装空间要求内，两个出口端可分别接入泄压排放管路，将泄放的介质引导至安全回收区域或室外，避免高温、高压介质泄放时伤及周边操作人员。结构细节上，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封在回座时能自动对中，降低密封面错位导致的泄漏概率，弹簧外侧设置了封闭式的阀罩结构，避免外部粉尘、水汽进入弹簧腔导致弹簧锈蚀、卡滞，适配多粉尘、高湿度的工业车间安装环境。导向套与阀杆的配合间隙控制在合理公差范围内，既保证阀瓣升降动作顺畅无卡滞，又能避免阀瓣倾斜导致的密封偏磨，延长阀门的检修周期。在实际选型应用中，这类双联安全阀的总泄放面积是两个阀口泄放面积之和，相比同口径单阀，泄放能力更强，

　　适合介质流量波动大、超压时泄放量需求高的工况，同时双联结构的整体安装占位比两个独立安装的单安全阀更小，能节省管路安装空间，减少管路分支焊接的工作量，降低管路泄漏点数量。设计建模过程中，需要重点关注流道的圆滑过渡处理，避免介质在Y型流道交汇处形成涡流，减少介质流动阻力与阀体内壁的冲蚀磨损；弹簧的参数匹配需要结合阀瓣有效受压面积、整定压力值计算，保证弹簧刚度既能满足开启压力要求，又能保证阀门全开时的泄放能力与回座压力的稳定性；扳手的联动结构需要保证扳动时两个阀瓣的受力均匀，避免单侧受力导致阀杆弯曲变形。
