汽车底盘转向连接铰接结构设计

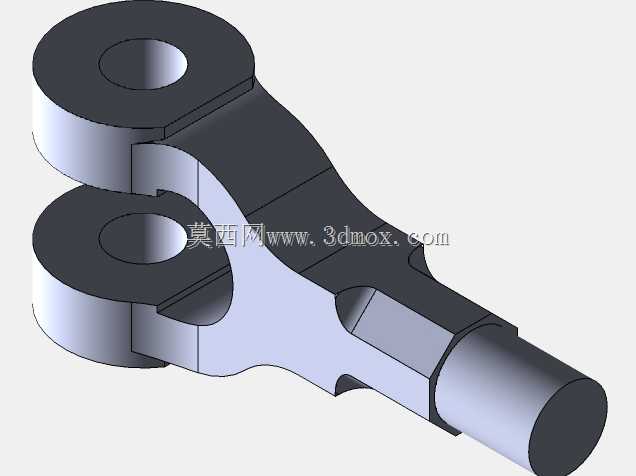

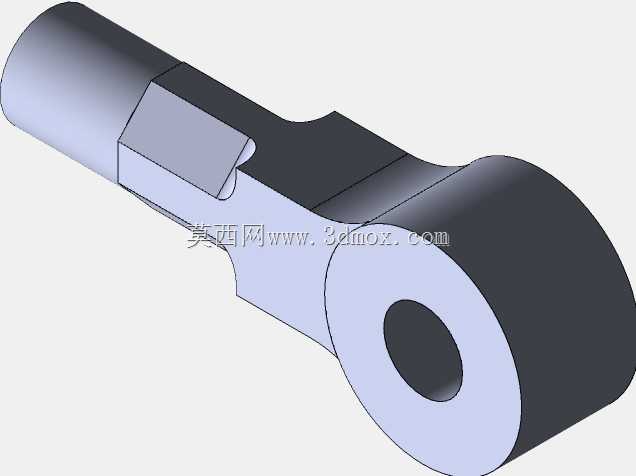

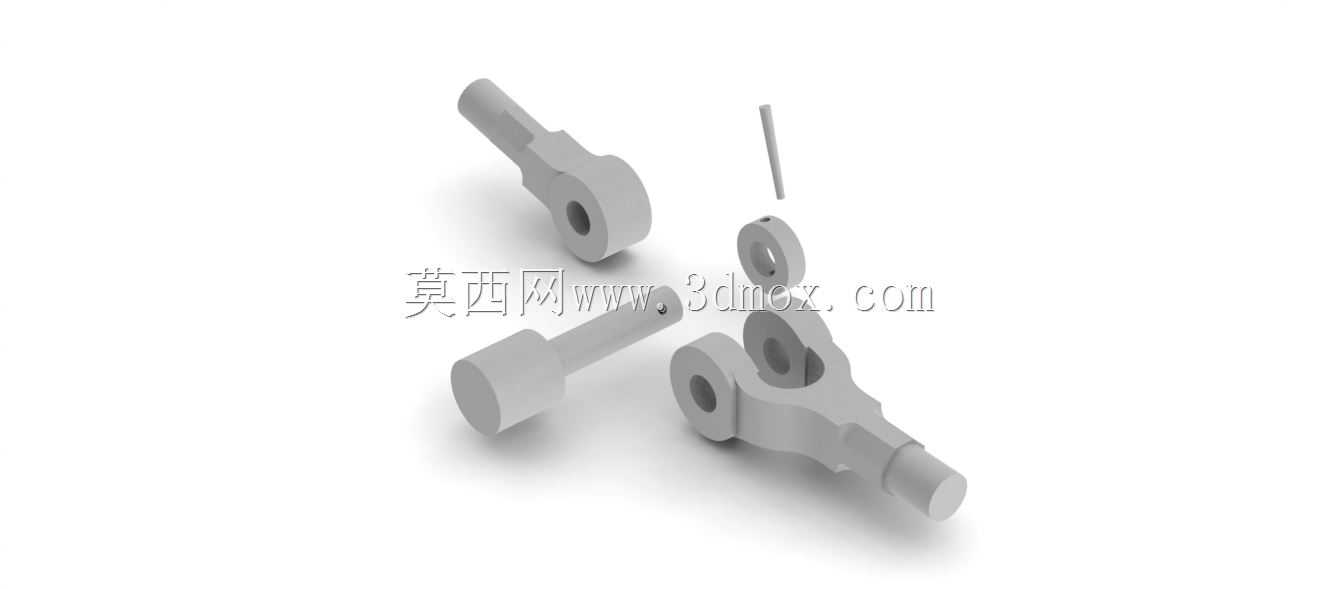

　　在商用车与乘用车的底盘行走系统中，这类转向铰接结构承担着转向动作传递、车轮定位支撑的核心作用，日常行驶过程中，车轮受到的路面冲击、转向力矩都会通过该构件传递到转向拉杆与悬架摆臂上，是底盘行走系统中受力工况最复杂的零件之一。从结构设计来看，该构件采用分体式铰接布局，主体叉形结构上预留了两个同轴铰接孔位，分别对应转向拉杆连接端与车轮羊角的安装位，配套的销轴零件做了阶梯轴设计，轴端预留的卡簧槽可以在装配后完成轴向限位，避免车辆行驶过程中销轴窜动脱出，引发转向失效的安全风险。设计过程中需要优先考虑安装边界的匹配性，主体构件的叉口开档尺寸需要严格匹配对应安装位的连接耳厚度，铰接孔的同轴度公差需要控制在0.02mm以内，

　　否则装配后会出现转向卡滞、销轴偏磨的问题，长期使用会导致铰接间隙过大，出现行驶跑偏、转向虚位过大的故障。不同车型的转向负载不同，该类构件的壁厚设计也需要对应调整，比如轻型乘用车的该类构件壁厚通常在5-8mm区间，而重载商用车的同功能构件壁厚会提升到12mm以上，同时铰接孔的直径也会对应加大，匹配更大直径的连接销轴，提升整体抗剪切能力。从实际应用场景来看，该结构不仅应用在燃油车的底盘系统中，新能源车型由于电池包布置带来的底盘布局变化，该类转向铰接构件的安装角度、力臂长度还需要做针对性调整，避免转向过程中与周边的电池包护板、制动管路产生运动干涉。建模过程中需要重点关注铰接位置的运动包络计算，要模拟车轮从最左转向位到最右转向位的全行程，

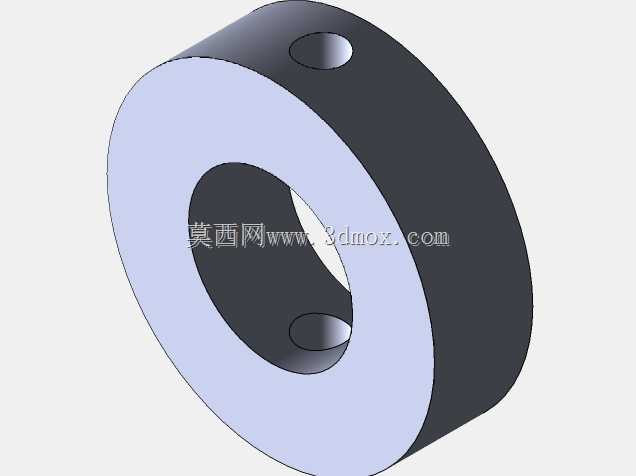

　　核对构件与周边悬架零件、制动软管、轮辋的最小间隙，通常要求动态间隙不小于10mm，防止极限工况下出现零件磕碰。零件的外形设计上，所有受力转角位置都做了圆角过渡，避免应力集中导致的零件疲劳断裂，销轴的外露端面做了倒角处理，既方便装配时的导向插入，也能去除加工毛刺避免划损安装人员的手部。安装配合方面，铰接孔与销轴的配合公差选用H7/h6的间隙配合，既保证转动过程的顺畅性，也不会因为间隙过大带来冲击异响，装配时需要在铰接面涂抹润滑脂，减少长期转动带来的磨损，提升零件的使用寿命。在实际维修场景中，这类构件属于底盘易损件，当车辆行驶里程达到一定数值后，铰接衬套磨损会导致间隙变大，就需要整体更换该构件，因此设计时也需要考虑拆装的便利性，

　　销轴的拆卸方向需要预留足够的操作空间，方便维修人员使用冲床或者拉马完成销轴的拆装作业，不需要额外拆卸周边的其他底盘零件，降低维修的工时成本。针对不同的使用场景，该构件的材质选型也有区别，普通乘用车型多采用40Cr调质处理，表面做镀锌防锈处理，而越野车型或者重载车型则会采用42CrMo材质，表面做淬火处理提升铰接孔位置的耐磨性，应对非铺装路面的大冲击工况。建模时还需要考虑零件的加工工艺性，主体叉形结构如果采用锻造工艺生产，需要预留合理的拔模斜度，分型面的位置要避开核心受力面，减少后续机加工的余量；如果采用铸造工艺，则需要控制壁厚的均匀性，避免铸造过程中出现缩孔、砂眼等缺陷，影响零件的结构强度。
