四通路排气歧管结构设计方案

　　该部件属于内燃机进排气系统的核心导流构件，主要应用在小排量直列四缸自然吸气发动机的排气侧，承担着将四个气缸燃烧后产生的高温高压废气有序导入排气总管、输送至三元催化与消声系统的作用，在涡轮增压机型的同位置结构中，该类构件还需要匹配涡轮端的进气接口尺寸，保证废气脉冲能量的高效利用，减少排气干涉带来的泵气损失。从实际使用场景来看，这类多通路排气构件常年工作在600-900摄氏度的高温环境中，同时要承受排气脉冲带来的交变压力，以及发动机运行过程中传递的振动载荷，因此结构设计阶段需要同时兼顾流道顺滑性、结构刚性、热变形补偿能力三个核心维度的要求。

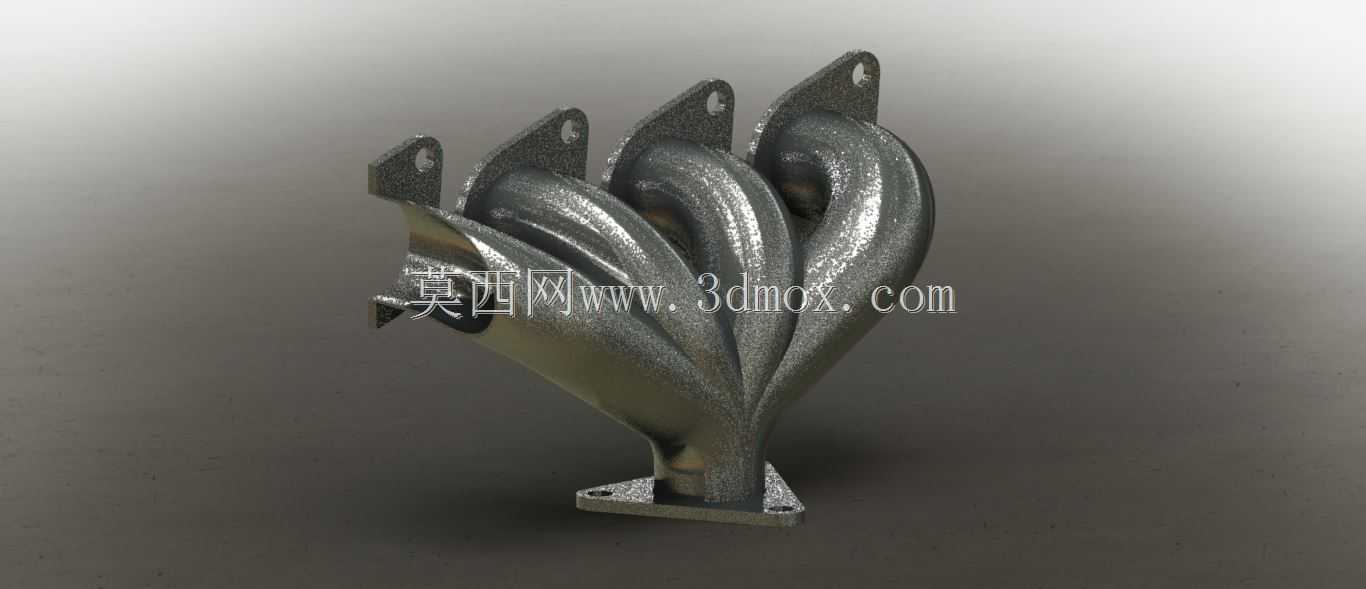

　　设计过程中首先确定的是四个进气接口的位置分布，四个带安装孔的法兰支耳对应发动机缸盖的四个排气口位置，支耳上的通孔用于穿装固定螺栓，安装面需要保证足够的平面度，避免高温高压废气从密封面泄漏，每个支耳的厚度经过反复校核，既不会因为过薄导致螺栓压紧力下出现变形，也不会因为过厚占用过多缸盖侧的布置空间，增加整机的横向尺寸。四个独立流道采用等长扫掠成型的设计思路，从各个进气口出发的流道曲率经过反复调整，避免出现急弯、截面突变的结构，减少废气在流道内部的紊流与阻力，保证各个气缸排出的废气不会在流道内部形成相互干扰，这一点对于提升发动机的充气效率、降低排气背压有着直接的影响，尤其是在高转速工况下，顺滑的等长流道可以充分利用排气脉冲的负压效应，帮助气缸更彻底地排出废气，提升进气冲程的新鲜充量填充效率。

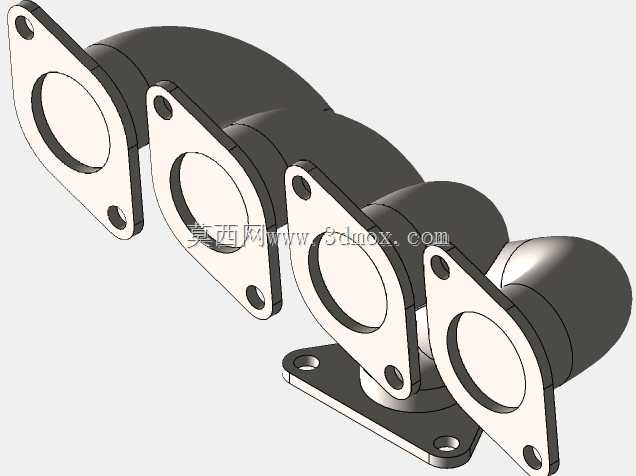

　　流道最终汇聚到下方的总出口法兰，出口法兰采用三角形布置的三个安装孔，用于对接下游的排气总管或者涡轮增压器的进气壳，法兰的密封面同样做了平面度要求，匹配金属密封垫片可以满足高温下的密封需求。整个壳体采用一体化的铸造结构设计，外壁的厚度保持均匀，避免出现壁厚突变导致的铸造缺陷，同时在流道弯折的位置做了局部的壁厚加强，抵消热应力集中带来的开裂风险——这类排气构件最常见的失效形式就是热交变载荷下的应力集中位置开裂，因此在建模阶段就对各个弯折区域的圆角做了优化，没有出现直角过渡的结构，所有流道的弯折位置都采用大圆角顺滑过渡，既降低了气流阻力，也减少了应力集中点。

　　从安装边界来看，四个进气支耳的孔位间距严格匹配对应机型缸盖的排气口孔距，安装时支耳背面与缸盖排气面之间预留了金属垫片的压缩空间，下方出口法兰的位置考虑了整车排气系统的布置走向，不会与发动机舱内的其他管线、构件发生运动干涉，整个构件的外形轮廓在满足流道尺寸要求的前提下做了紧凑化处理，尽可能缩小整体体积，给周边的发电机、空调压缩机、转向助力泵等附件留出足够的安装空间。建模过程中扫掠特征的运用保证了流道内壁的顺滑度，没有拼接特征带来的台阶、凸起，避免长期使用过程中积碳在凸起位置堆积，逐步缩小流道有效通流面积，导致排气背压升高、发动机动力下降的问题。壳体外壁没有多余的装饰性结构，所有的结构特征都服务于功能需求：支耳的加强筋提升螺栓连接的刚性，流道外壁的顺滑曲面减少铸造时的造型难度，进出口法兰的厚度满足螺栓压紧力的强度要求，整体结构完全围绕实际使用工况的需求设计，没有冗余结构。
