大理石板材加工切削设备结构设计

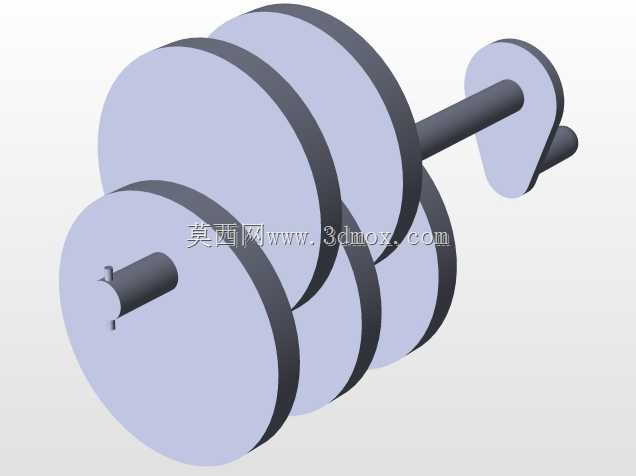

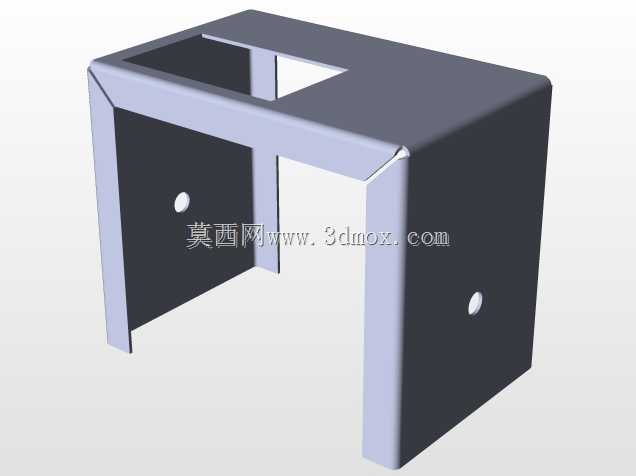

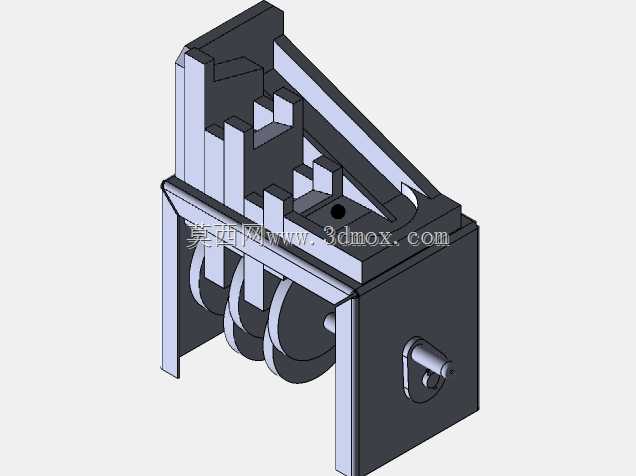

　　在建筑装饰石材加工的现场工况里，这类针对大理石板材的加工设备，主要承担定厚切削、边缘修型、粗磨开料的工序，适配家装、公装场景里的窗台板、台面、装饰线条的前置加工作业，区别于大型龙门石材加工中心的大跨度加工范围，这款紧凑型结构的加工单元更适合小型石材加工门店、定制石材加工作坊的小批量多批次生产需求，占地空间小，对车间地基的承重要求更低，不需要做专门的设备基础硬化处理，普通水泥地面找平后即可放置使用。从结构布局来看，设备整体采用框架式焊接机架作为承载主体，机架的斜向支撑筋板做了等间距排布，主要抵消切削刀组工作时产生的径向振动，避免长时间作业后机架出现焊缝开裂、加工精度偏移的问题；下部的多组平行排布的切削辊组件，是核心的执行单元，

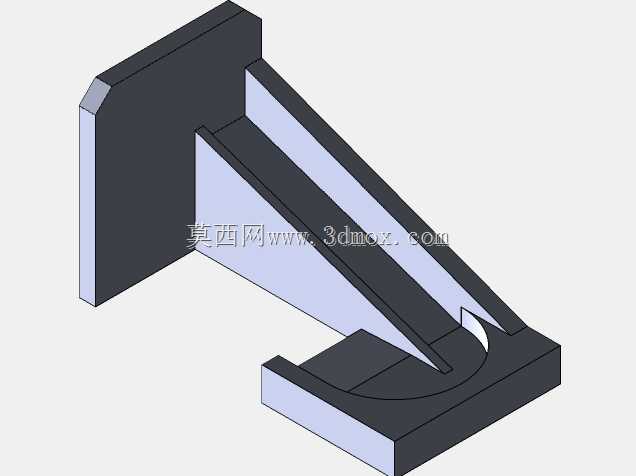

　　每根切削辊的安装座都预留了间隙调整槽，可根据加工石材的厚度、吃刀量的需求，调整辊组与上部进料导向面的垂直间距，调整范围覆盖常规家装大理石板材10mm到50mm的厚度区间，适配绝大多数民用装饰石材的加工厚度需求。进料导向结构采用倾斜式溜槽设计，溜槽的工作面做了耐磨衬板的安装位，实际使用时可粘贴超高分子量聚乙烯衬板或者薄不锈钢板，减少石材推送过程中的摩擦阻力，同时避免石材表面被硬划伤，溜槽的侧边设置了可调式定位挡边，可根据加工板材的宽度调整挡边位置，保证板材进给过程中走料方向不发生偏斜，避免出现切削尺寸超差的问题。侧面伸出的动力输入轴端，是预留的皮带轮或者链轮安装位，可根据车间的动力配置选择匹配的驱动源，

　　不管是搭配普通三相异步电机通过减速机构驱动，还是直接搭配低速大扭矩的伺服电机做进给速度的精准控制，都能适配，不需要额外改动机架的安装孔位。设备的安装边界尺寸控制在紧凑型区间，整体宽度不超过800mm，长度方向不超过1200mm，高度方向不超过1100mm，进料端的高度匹配常规作业平台的750mm操作高度，工人推送板材时不需要过度弯腰或者抬臂，符合小型加工场景的人机工程要求；设备底部预留了四个地脚螺栓安装孔，同时也可以选配减震脚轮，方便车间内根据加工流程的调整挪动设备位置。在设计思路上，这款结构没有采用复杂的数控进给系统，而是把核心的可靠性放在了切削组件的稳定性和机架的抗振性能上，所有的转动配合位都预留了轴承安装腔，

　　可选用密封型深沟球轴承，适配石材加工现场多粉尘、多水渍的恶劣工况，减少日常维护的频次；切削辊的排布采用错峰布置方式，相邻辊组的切削刃口轨迹有少量重叠，避免板材加工面出现漏切的棱边，减少后续细磨工序的加工余量。设备上部的腔体是预留的排屑和喷淋安装位，实际生产时可在腔体内布置喷淋水管，切削过程中持续冲水降尘，同时带走切削产生的热量，避免金刚石刀头因为过热出现提前磨损，废屑和水流可顺着腔体下部的斜面流到设备侧边的排屑口，方便统一收集处理，不会在设备内部堆积造成卡滞。针对石材加工时容易出现的崩边问题，进料端的导向结构入口做了圆弧过渡引导，板材进入切削位时是缓慢接触刀组，而不是硬冲击接触，能有效减少大理石边缘崩缺的概率，降低废品率；刀组的安装轴做了动平衡校验的结构设计位，装配时可根据实际刀盘的重量做动平衡调整，减少高速转动时的振动传递，提升加工面的平整度。
