槽轮式间歇运动轴传动组件结构设计

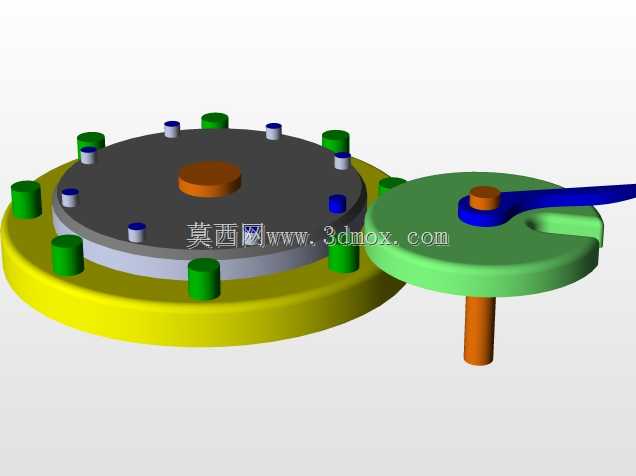

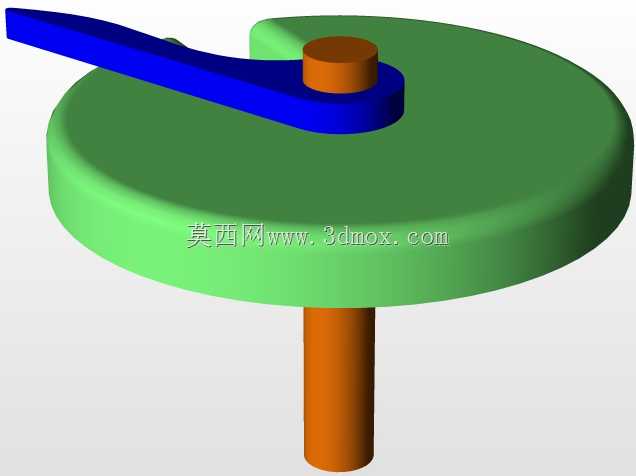

　　这套间歇运动轴组件核心采用外槽轮传动结构，是自动化分度工位中应用极广的机械传动单元，常见于多工位转盘装配线、间歇送料机构、旋转式包装工装、分度检测台等需要周期性转位停顿的设备场景，相比凸轮分度器成本更低、结构更易维护，适合中低速、中等负载的间歇转位工况。从结构布局来看，组件分为主动拨盘轴系与从动槽轮轴系两大部分，主动端采用偏心圆柱拨销配合锁止弧结构，拨销随主动轴匀速转动时，嵌入槽轮的径向导槽带动槽轮转过固定分度角，当拨销脱离导槽后，主动轴上的凹锁止弧与槽轮的凸锁止弧完全贴合，将从动槽轮精准锁止在停顿位置，避免工位偏移，整套机构无需额外定位锁止结构即可实现稳定的间歇分度动作。设计阶段首先根据工位数量确定槽轮的槽数，

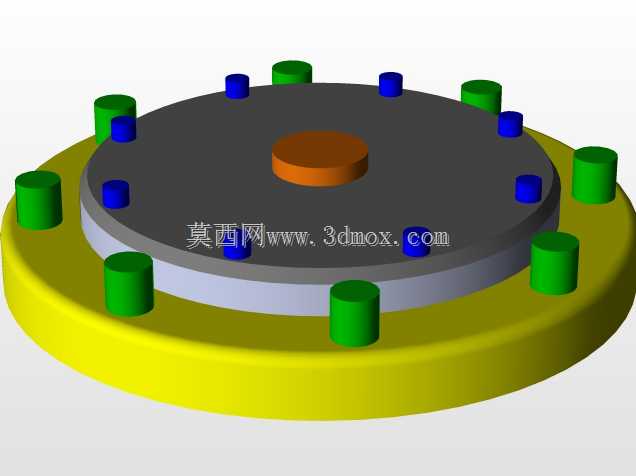

　　这套结构采用8槽布局，对应每次转位45度分度角，可适配8工位的转盘类设备，拨销的回转半径与槽轮中心距经过严格匹配，保证拨销进入和脱离导槽时的运动冲击控制在合理范围，避免刚性撞击带来的零件磨损与噪音。从动轴系采用阶梯轴设计，轴端预留标准安装法兰面，可直接固定工装转盘、夹具安装板等执行部件，轴肩位置设置轴承安装位，可适配标准深沟球轴承实现径向与轴向定位，安装边界上，从动轴的安装法兰端面到槽轮下端面的轴向尺寸经过紧凑化设计，可直接嵌入设备台板的预留安装孔，无需额外设计转接支座；主动轴端预留拨杆连接位，可通过联轴器直连驱动电机，也可通过同步带轮、链轮接入设备的主传动链，适配不同设备的动力布局。槽轮与拨盘的配合间隙设计预留了合理的公差带，

　　既保证转动过程无卡滞，又将停顿阶段的定位间隙控制在0.02mm以内，满足多数装配、检测工位的定位精度要求。锁止弧的配合面采用整周贴合设计，在停顿工位可承受一定的径向偏载，避免工位受外力时出现偏转。整套组件的所有传动零件均采用回转类结构设计，加工工艺性好，槽轮的导槽、锁止弧均可通过数控铣床一次装夹加工完成，轴类零件可通过车床车削后铣削键槽即可完成加工，适合小批量定制加工，也适合标准化量产作为通用分度部件使用。在实际设备集成时，可根据负载大小调整轴径与槽轮厚度，轻载工况下可采用工程塑料材质的槽轮与拨盘降低运行噪音，重载工况下可更换为40Cr调质材质并对配合面进行淬火处理提升耐磨性能。组件的润滑设计采用脂润滑方式，

　　轴承位与拨销配合位置预留润滑脂填充空间，日常维护仅需定期补充润滑脂即可，无需复杂的油路设计。从安装适配性来看，整套轴组件的中心距为固定设计值，安装时仅需要保证主动轴与从动轴的平行度公差在0.01mm/100mm以内，即可保证机构运行顺畅无卡滞，降低了设备装配的调试难度，对于自动化设备设计人员来说，可直接将该结构嵌入设备的转位工位，无需从零开始计算槽轮机构的参数，大幅缩短设计周期。
