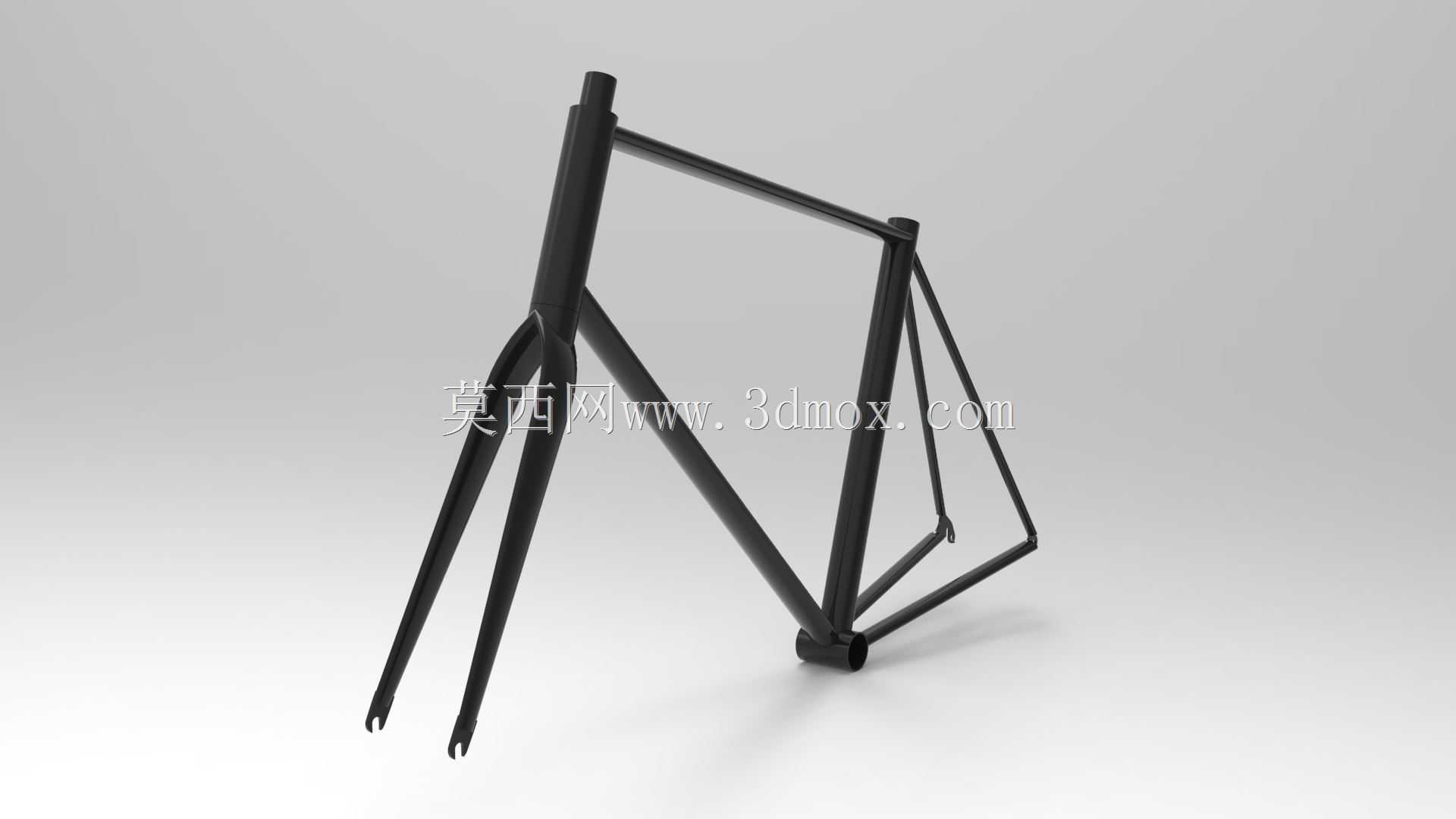

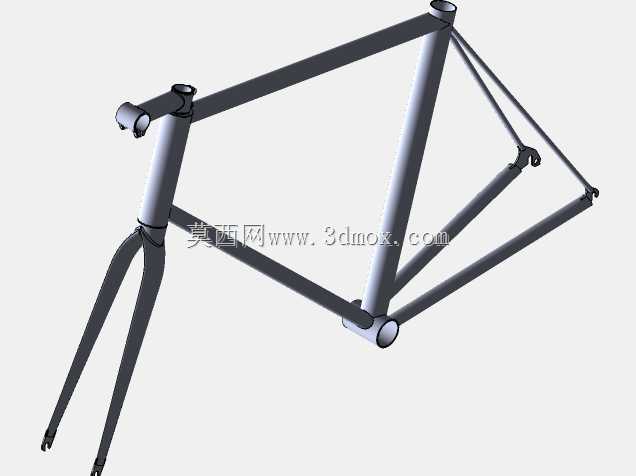

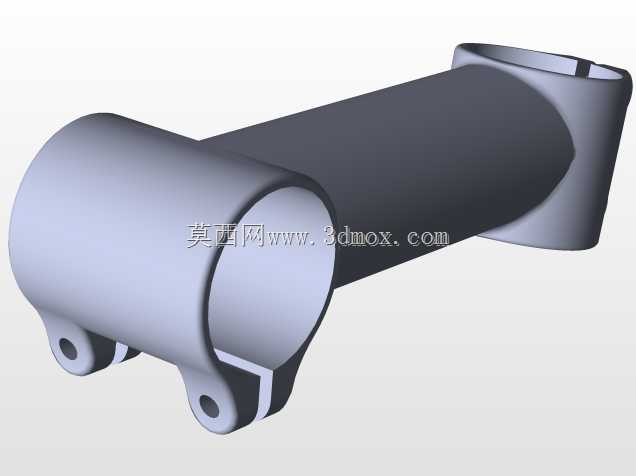

钢制公路自行车刚性车架结构设计

　　日常通勤、运动骑行场景下的公路自行车，车架作为核心承载部件，其结构刚性直接决定骑行过程中的力传递效率、转向响应精度以及长期使用的结构可靠性，这款钢制车架的设计全程围绕刚性需求展开，从管材选型、节点连接到整体几何构型都做了针对性的工程考量。从实际使用场景来看，公路骑行过程中车架需要承受多维度的载荷：踩踏时五通位置会受到来自曲柄组的周期性交变扭矩，转向时头管位置需要承受前叉传递的路面侧向冲击力，高速巡航时后三角结构需要抵消后轮带来的振动与纵向拉扯，甚至紧急制动时前后三角的连接节点还要承受瞬时的惯性载荷，这些载荷的叠加要求车架不能出现过量的弹性形变，否则不仅会损耗踩踏输出的动力，还会在高速状态下引发操控迟滞，带来安全隐患。

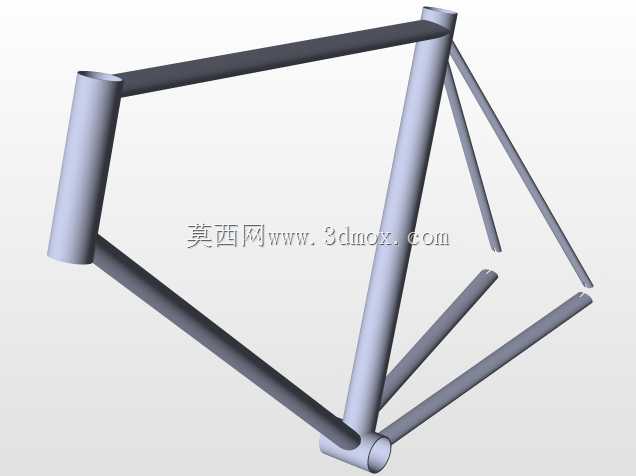

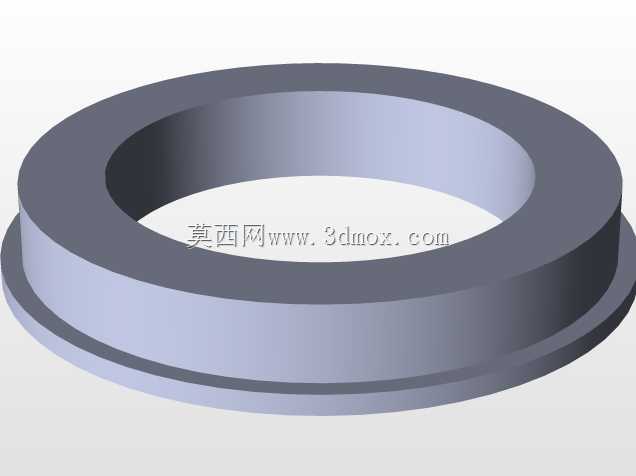

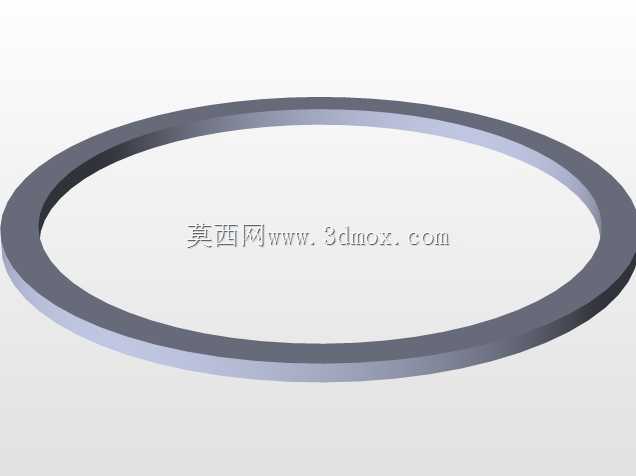

　　设计初期首先确定了管材的选型逻辑，选用高强度钢材作为基材，相比轻质合金材料，钢材的弹性模量更高，同等壁厚下的抗形变能力更强，同时钢材的焊接工艺成熟度更高，节点位置的应力集中控制难度更低，适合做刚性优先的车架结构。管材的管径选择并非统一规格，头管位置采用了加粗的变径管材，因为头管是连接前叉与上管、下管的核心枢纽，转向过程中所有侧向力都会在此处汇聚，加粗管径可以有效提升头管的抗扭刚度，避免转向时出现头管形变导致的指向偏差；下管作为连接头管与五通的主要受力构件，采用了椭圆截面的异型管材，椭圆截面的长轴沿车架纵向布置，既可以提升纵向的抗弯能力，抵消踩踏时五通位置的上下形变，又能在保证刚性的前提下适当控制管材重量，避免不必要的材料冗余；上管与后上叉、后下叉组成的后三角结构，在设计时特意收窄了后叉的开档间距，同时将后下叉与五通的连接位置做了加强筋过渡，因为后三角是直接承接后轮载荷的部分，踩踏时后轮的驱动力会通过后叉传递到五通，收窄开档可以缩短力的传递路径，减少后叉在驱动过程中的侧向形变，加强筋过渡则可以分散焊接节点的应力，避免长期交变载荷下出现焊缝疲劳开裂的问题。安装边界的设计上，这款车架严格遵循公路自行车的通用安装标准，头管的上下碗组安装座尺寸适配常规的1-1/8英寸无牙碗组，不需要额外定制配件即可匹配市面上绝大多数的公路车前叉；五通位置采用了标准的BSA螺纹规格，可以兼容常见的中空一体曲柄组、方孔曲柄组等不同规格的传动部件，

　　用户后续升级传动系统时不需要对车架做二次加工；后叉的开档尺寸为130mm，完全匹配公路自行车常用的卡式飞轮花鼓，同时后上叉与后下叉之间预留了足够的轮胎安装空间，可以兼容23C到28C宽度的公路车外胎，满足不同路况下的轮胎选型需求；座管的安装口径为常规的27.2mm，适配市面上绝大多数的公路车座管，座管夹的位置做了加厚处理，避免夹紧力过大导致的座管形变，同时保证骑行过程中座管不会出现下滑移位。从结构设计的细节来看，这款车架没有做多余的减震结构设计，因为减震结构会在一定程度上牺牲车架的整体刚性，对于追求踩踏效率的公路骑行场景来说，刚性优先的设计取向更符合目标使用需求，前叉部分采用了与车架同材质的钢制硬叉，叉腿的截面做了流线型处理，

　　在保证前叉侧向刚性的同时适当降低风阻，叉脚的位置预留了标准的V刹安装座，同时也兼容圈刹轮组的安装需求，不需要额外改装即可完成整车的装配。实际装配过程中需要注意，所有焊接节点在焊接完成后都需要做应力退火处理，消除焊接过程中产生的残余应力，避免长期使用过程中因为应力释放导致的车架形变，管材的焊缝需要做平滑打磨处理，减少应力集中点，同时提升车架的外观平整度，方便后续的表面涂装处理。这款车架的几何设定偏向竞技取向，头管角度、座管角度以及前后轮距的参数都经过反复校核，在保证刚性的前提下兼顾了骑行的操控灵活性，高速下坡时车架不会因为刚性不足出现晃动感，大力摇车踩踏时五通位置不会出现明显的形变，踩踏的动力可以几乎无损耗地传递到后轮，提升骑行的加速响应速度。对于结构设计从业者来说，这款车架的设计逻辑可以作为刚性优先的载具框架设计参考，在做同类承载框架设计时，首先需要明确不同位置的载荷类型与载荷大小，针对性地选择管材截面与连接方式，而不是采用统一规格的管材做简单拼接，同时要兼顾通用配件的安装兼容性，避免因为安装尺寸的非标设计提升后续的装配与维护成本，节点位置的应力分散设计是保证结构长期可靠性的关键，不能只关注管材本身的强度而忽略连接节点的应力集中问题。
