多向车辆侧轮控制换向齿轮箱结构设计

项目分类:通用机械零部件 发布时间:2022-07-30 ID:687319
  • 多向车辆侧轮控制换向齿轮箱结构设计
  • 多向车辆侧轮控制换向齿轮箱结构设计
  • 多向车辆侧轮控制换向齿轮箱结构设计
  • 多向车辆侧轮控制换向齿轮箱结构设计
  • 多向车辆侧轮控制换向齿轮箱结构设计
  • 多向车辆侧轮控制换向齿轮箱结构设计
  • 多向车辆侧轮控制换向齿轮箱结构设计
  • 多向车辆侧轮控制换向齿轮箱结构设计

  在特种多向移动车辆的底盘传动架构中,侧轮转向的动力换向传递一直是影响整车机动灵活性的核心环节,这款换向齿轮箱正是针对这类具备横向移动能力的多向车辆开发的专用传动部件,主要承担左侧整组车轮的旋转方向切换控制功能,让车辆能够在狭窄作业空间内完成侧向平移、斜向行进等常规车辆无法实现的移动动作,适配仓储转运、窄通道设备巡检、密集工位物料转运等对车辆转向半径有极致要求的应用场景。从实际功能落地的角度看,该齿轮箱的核心作用是在不改变动力输入端旋转方向的前提下,通过内部齿轮副的啮合切换,改变输出端连接车轮的旋转方向,同时保证动力传递过程中的扭矩损失控制在合理区间,满足车辆低速重载移动时的动力输出要求。设计过程中优先考虑了部件的易加工性,

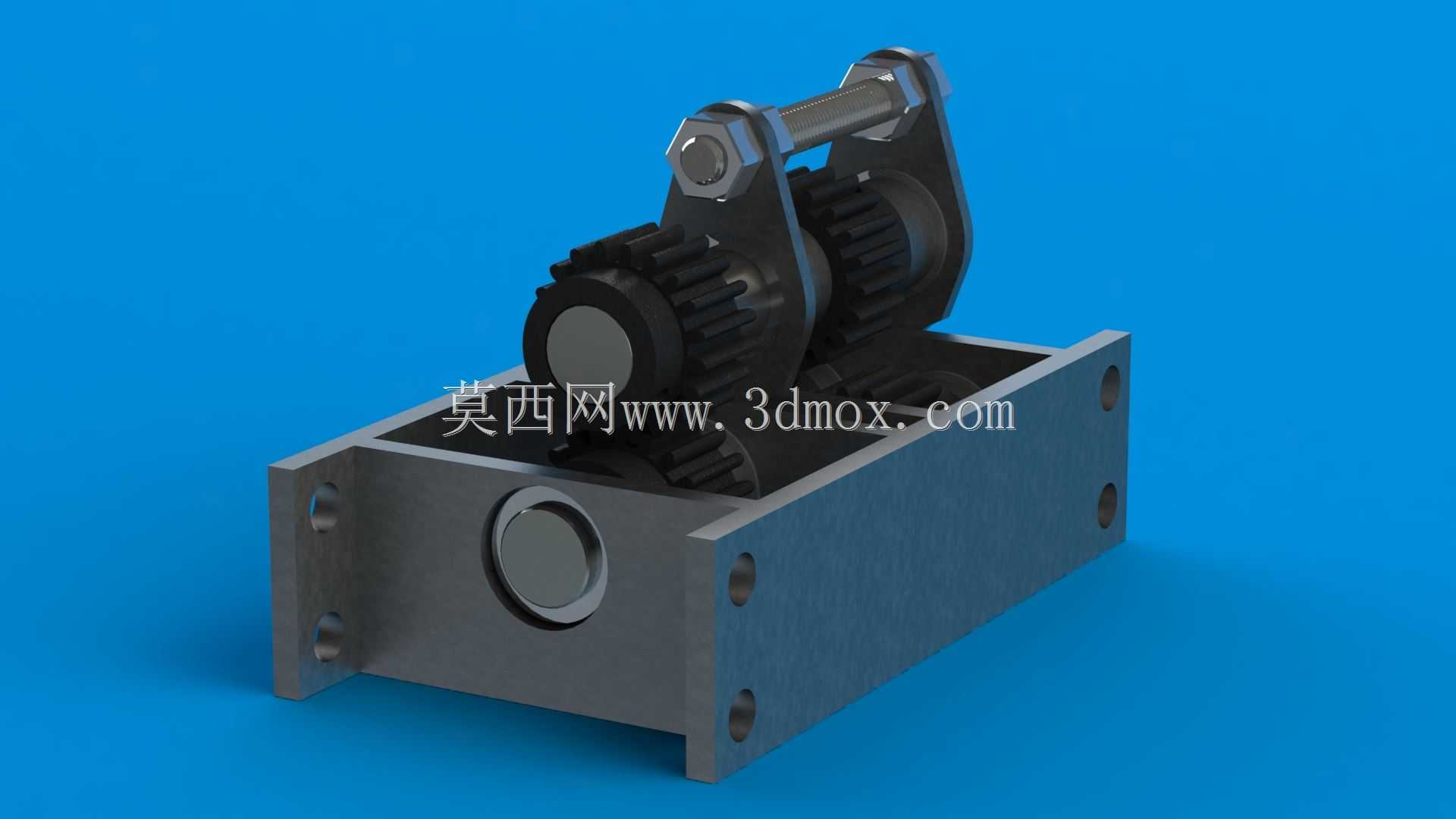

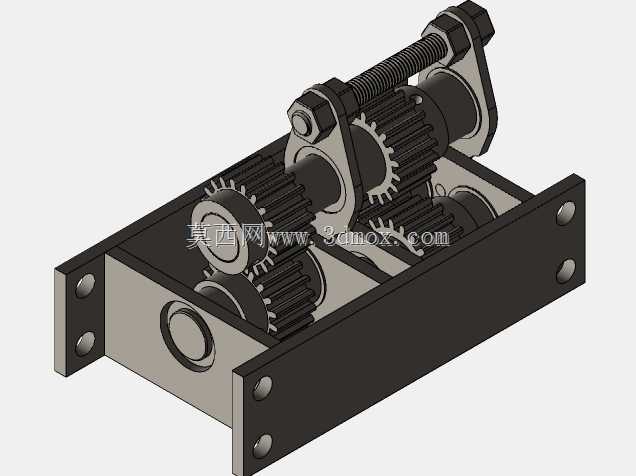

  整体采用开式箱体加顶部安装支座的结构形式,箱体主体为规则矩形金属结构,四个立面均预留了标准化的安装孔位,既可以通过侧面孔位直接固定在车辆底盘的安装梁上,也能通过顶部的铰接支座连接外部操纵杆件,安装边界适配性较强,不需要对原有车辆底盘结构做大规模改造即可完成装配。内部传动结构采用直齿圆柱齿轮啮合方案,齿轮参数匹配常规传动比要求,输入轴与输出轴呈垂直交错布置?不对,实际结构中输入轴从箱体正面伸出,输出端连接侧轮的传动结构,顶部的操纵杆连接槽用于接入驾驶位的操纵纵杆,驾驶员在手部操作位置扳动操纵杆时,会带动箱体内的滑移齿轮完成啮合位置切换,实现正向、反向传动的快速切换,同时操纵杆的行程与齿轮滑移距离做了精准匹配,避免出现打齿、脱档的工况。

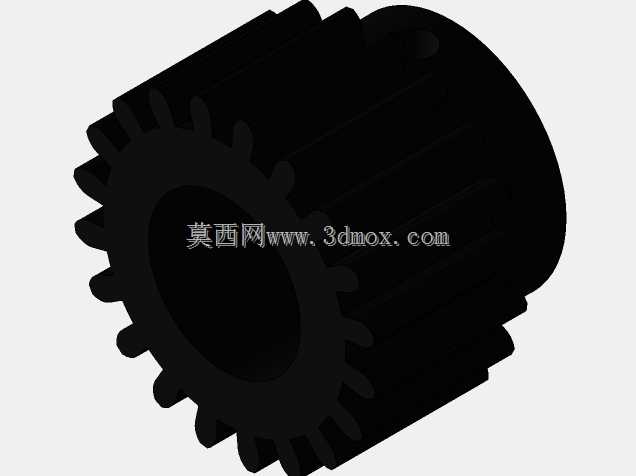

  除了箱体结构和操纵杆件之外,箱体内装配的齿轮、轴类、紧固件等标准件均参考通用工业零部件的标准参数建模,在实际加工制作时,金属材质的齿轮件可以根据载荷需求选择切削加工或者3D打印制作,非承载的结构件也可以根据使用场景削减多余的结构厚度,在保证结构强度的前提下降低整体部件重量。箱体的安装孔位采用对称布置设计,左右两侧的安装面具备互换性,既可以安装在车辆左侧轮组位置,调整内部齿轮布置后也能适配右侧轮组的换向需求,降低了整车备件的储备种类。在传动精度控制上,齿轮啮合侧隙按照常规低速传动的公差要求设计,既不会因为侧隙过小导致转动卡滞,也不会因为侧隙过大导致换向时出现明显的空行程,保证操纵时的响应手感。顶部的铰接支座采用双耳结构设计,

  连接操纵杆时可以通过销轴实现可靠铰接,操纵过程中不会出现杆件松脱的问题,铰接位置预留了润滑脂加注空间,长期使用时可以定期加注润滑脂降低铰接磨损。箱体底部做了平整化处理,安装时可以贴合底盘的安装平面,不需要额外加工调整垫片即可保证安装水平度,输入输出轴的伸出端均预留了密封件安装槽位,装配时加装密封圈即可避免户外使用时灰尘、水渍进入箱体内部,延长齿轮副的使用寿命。从结构建模的角度看,所有零件的装配关系都按照实际装配工艺设置了合理的配合间隙,活动部件的运动行程都做了限位约束,在三维环境中可以直接模拟操纵杆扳动时的齿轮切换动作,验证运动过程中是否存在干涉问题,也能直接导出工程图用于后续的加工生产,对于需要开发多向移动车辆的结构工程师来说,该结构可以直接作为基础设计模板,根据自身的载荷需求、安装空间调整齿轮参数、箱体尺寸即可快速完成适配性设计,不需要从零开始搭建换向传动结构。
