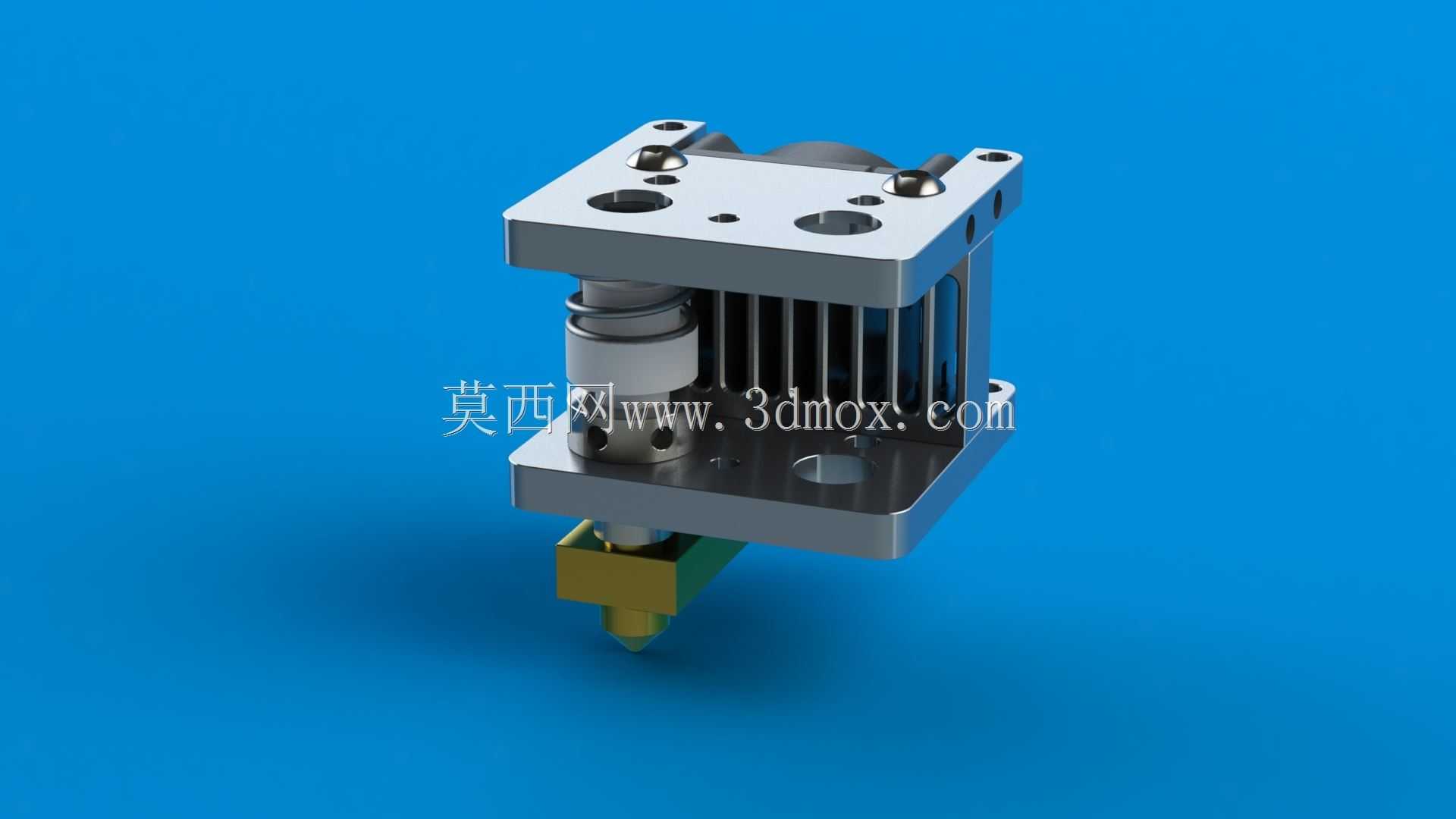

Ultimaker2型3D打印机打印头底盘结构

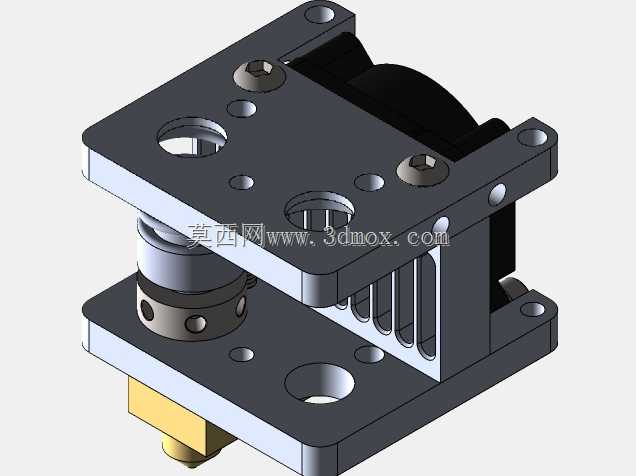

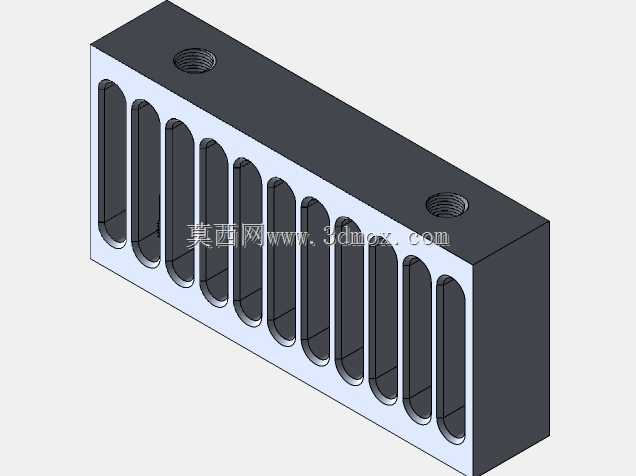

该结构是桌面级FDM熔融沉积成型3D打印机的核心功能部件基座，主要应用于个人创客创作、小批量定制零件打样、教学实训三维打印、文创产品快速原型制作等场景，作为打印头挤出总成的承载安装基体，承担着定位挤出组件、传导打印动作、辅助散热降温、保障送料精度的核心作用。在实际打印作业过程中，该底盘需要承接X轴传动机构的往复运动指令，带动下端的喷嘴按照切片路径精准移动，同时为上端的进料喉管、中部的散热鳍片组、下端的加热铝块与喷嘴提供统一的安装定位基准，避免各组件因装配错位出现送料卡顿、打印偏移、漏料等常见故障。从功能特性来看，该底盘采用上下双层板加支撑立柱的框架式结构，上层板预留了进料喉管穿装孔、散热组件固定孔、传动连接件安装位，可直接对接挤出机的送料出口，将耗材平稳导入加热流道；中层预留的散热鳍片安装位能够紧贴散热铝件，配合外置散热风扇将喉管上部的热量快速导出，避免耗材提前软化膨胀造成堵头故障；下层板设置了加热块、喷嘴的定位安装孔，同时预留了调平组件的接触位，能够保证喷嘴与打印平台的平行度误差控制在极小范围内，保障首层打印的附着效果。设计思路上，该结构优先考虑装配兼容性与运行稳定性，所有安装孔位均按照通用挤出组件的标准尺寸排布，既可以适配原厂规格的挤出总成，也能兼容第三方改进型的散热、送料配件；框架式的镂空结构在保证整体结构刚性的前提下，尽可能降低了运动部件的总重量，减少X轴传动负载，提升高速打印时的运动响应速度，避免因部件过重导致的传动丢步、打印层纹明显等问题。在外形尺寸与安装边界方面，该底盘整体呈方正的矩形轮廓，长宽尺寸适配Ultimaker2机型的X轴滑块安装间距，上下层板的间距严格匹配标准散热鳍片的高度尺寸，所有安装孔的孔距公差控制在0.02mm以内，既不会与周边的X轴导轨、传动皮带、线缆拖链产生运动干涉，也能保证挤出组件的中心与喷嘴中心处于同一条竖直线上，避免耗材在送料过程中出现弯折阻力；底盘的边缘做了倒角处理，防止装配或维护过程中划伤操作人员，同时预留了风扇风道的对接空间，可根据打印耗材的不同需求加装辅助冷却风道，适配PLA、ABS、PETG等多种常用熔融打印耗材的作业要求，保障不同耗材打印时的成型质量稳定。
