多向移动全向轮结构设计方案

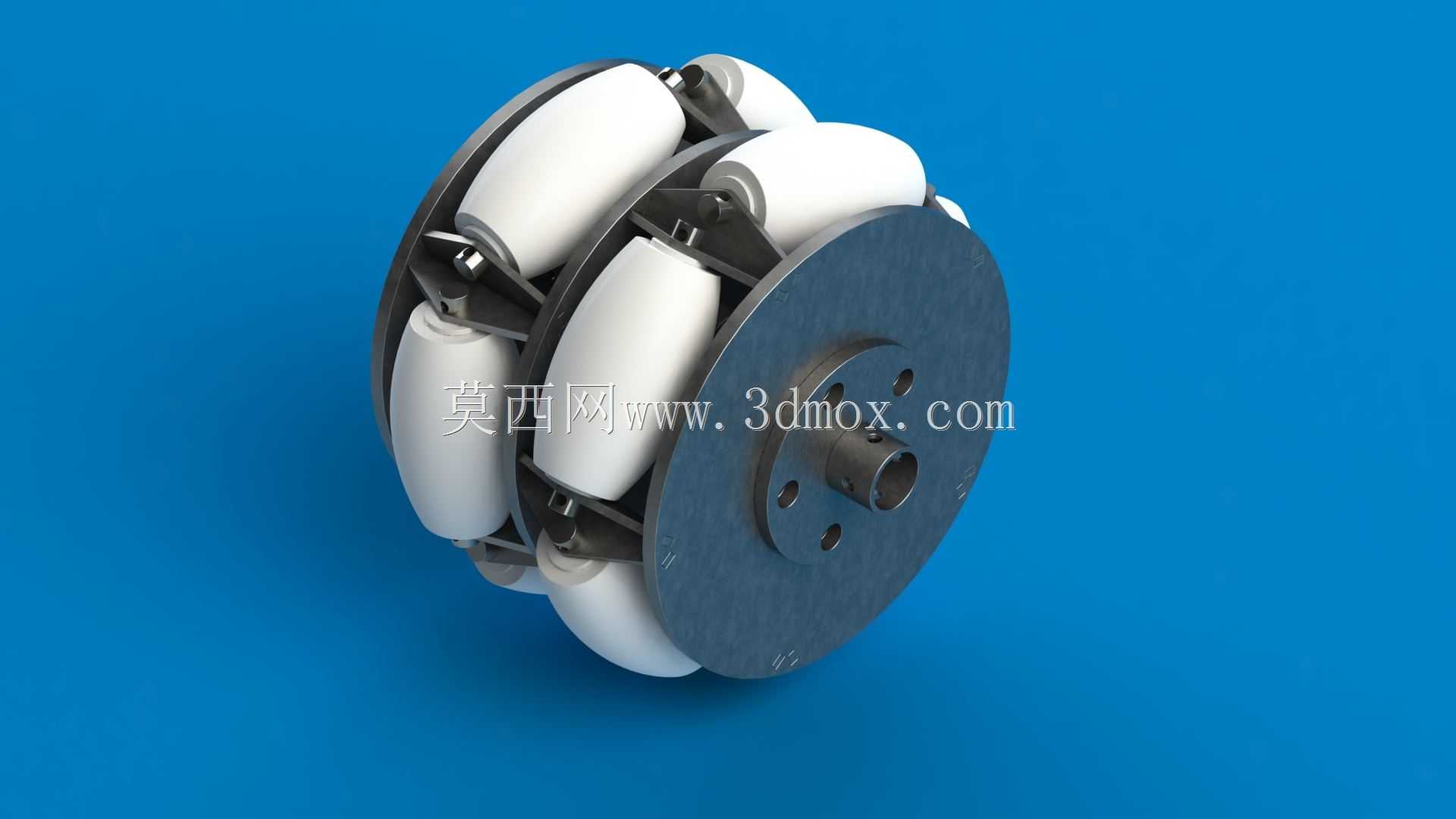

　　在AGV搬运机器人、仓储分拣移动平台、窄空间作业巡检设备、教学竞赛机器人等需要灵活走位的移动装备场景中，传统差速轮无法实现侧移、零半径回转的痛点长期存在，这套全向轮结构正是针对这类场景的行走需求设计。不同于常规单轮缘行走轮，该轮组采用周向交错排布的鼓形小滚子作为接地元件，主轮盘旋转提供前后方向的行进动力，外圈小滚子可绕自身轴线自由转动，两个运动方向解耦后，配合多轮组的差速控制，就能实现车体横向平移、原地自旋、斜向行进等复杂走位，不需要预留传统车辆的转弯半径，在货架密集的仓储通道、空间局促的产线边工位、实验室狭小测试场地中，能大幅提升移动设备的空间利用率与走位灵活性。

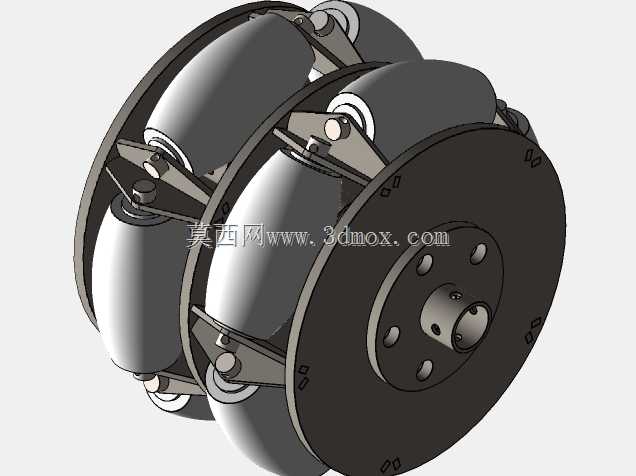

　　从结构设计逻辑来看，主轮盘采用分体式法兰连接结构，中心设置带键槽的安装轴孔，可直接与驱动电机输出轴、轮轴支座配合安装，轮盘上均布的安装孔位用于固定小滚子的支撑支架，每个小滚子通过销轴与支架铰接，滚子外缘采用高分子耐磨材质，既保证足够的接地摩擦力，又能降低滚动过程中的噪音与磨损。设计时特意将小滚子的外轮廓母线做了拟合处理，确保所有滚子接地时的包络面为完整圆形，避免轮组转动过程中出现高低起伏的颠簸感，保证移动平台行进的平稳性，不会因为轮组自身的多边形效应导致载物晃动、定位精度下降。

　　安装边界方面，该轮组的轴向宽度较同负载能力的麦克纳姆轮更窄，对车体安装空间的要求更低，中心安装孔的轴径、法兰安装孔的节圆尺寸都按照常规小型移动平台的通用安装标准设计，可直接替换原有常规行走轮，不需要对车体底盘结构做大规模改动。轮组的额定负载按照单轮50kg的使用场景校核，小滚子的销轴采用不锈钢材质，支架采用冲压钢板折弯成型，主轮盘采用铝合金材质加工，在保证结构强度的前提下尽可能降低轮组自身重量，减少驱动电机的功率损耗。

　　实际使用过程中，这类全向轮通常以三个或四个为一组搭配使用，三轮布局可形成稳定的三点支撑结构，对地面平整度的适应性更好，四轮布局则能提供更大的承载能力，适合搭载较重的作业设备。设计时已经考虑了日常维护的便利性，单个小滚子磨损后可单独拆卸更换，不需要拆解整个轮组，降低后期运维成本。轮组的转动副位置都预留了润滑脂加注空间，长期在粉尘环境下使用也能保证转动顺畅，不会出现滚子卡滞导致的行走阻力增大、走位精度偏差问题。

　　不同于需要配合特殊辊轮角度安装的麦克纳姆轮，该全向轮的安装没有角度要求，轮组轴线与车体行进方向垂直即可，对安装调试的精度要求更低，适合中小批量的移动设备改装、教学实训项目快速搭建使用。轮组表面做了氧化发黑处理，具备基础的防锈能力，在普通室内仓储、车间环境下长期使用不会出现锈蚀问题，接地滚子的材质硬度控制在邵氏70度左右，既能在环氧地坪、水泥地面、瓷砖地面等不同材质地面上获得足够的抓地力，又不会在地面留下明显的压痕或划痕，适合对地面洁净度有要求的电子车间、医药仓储场景使用。
