普通卧式车床整体结构三维设计

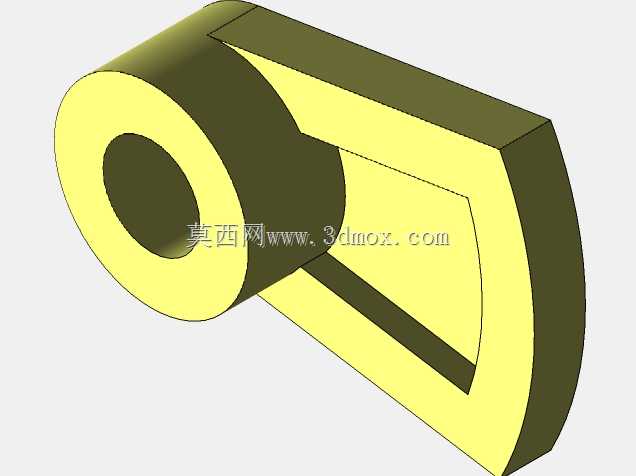

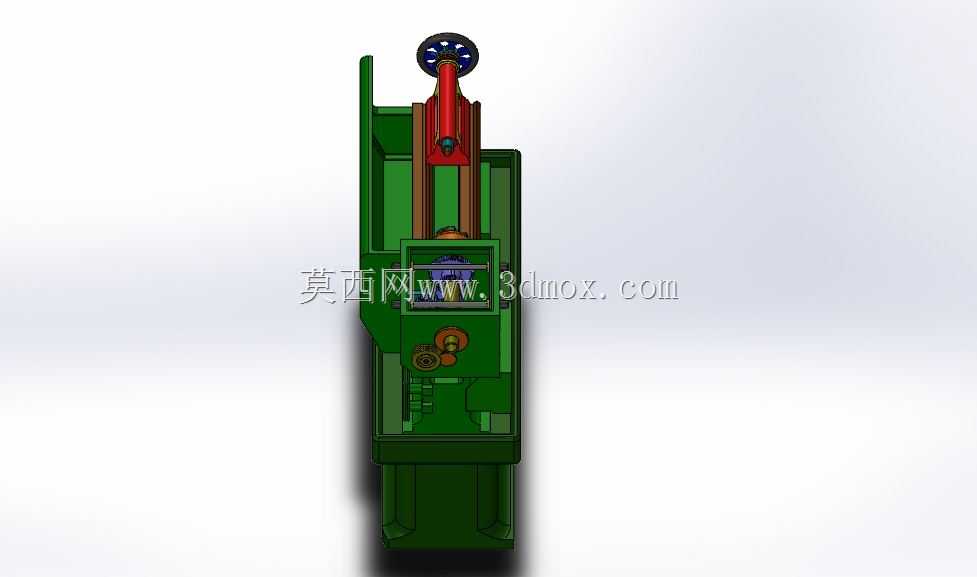

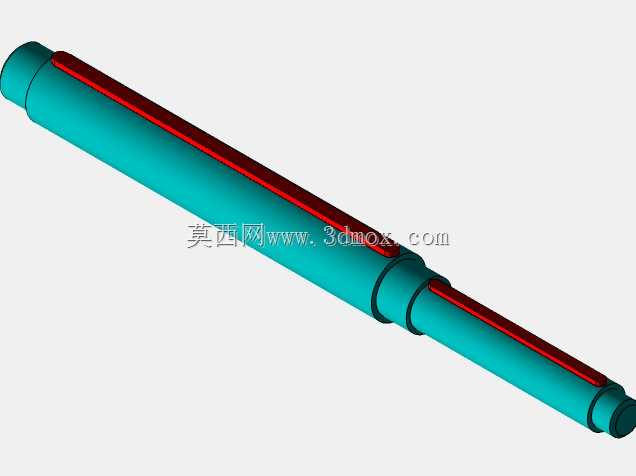

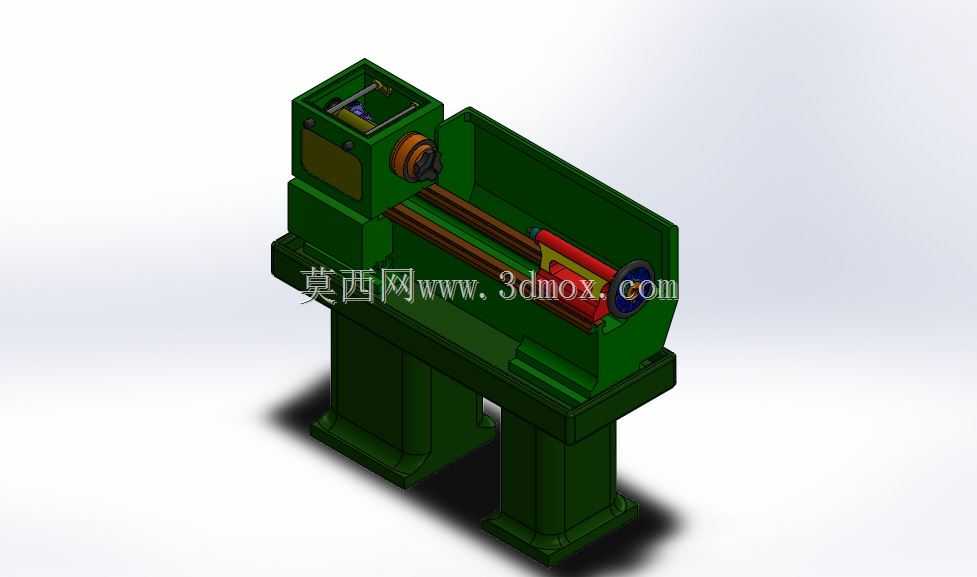

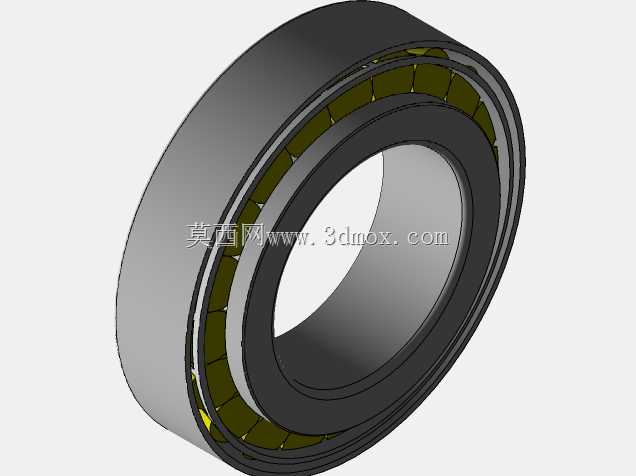

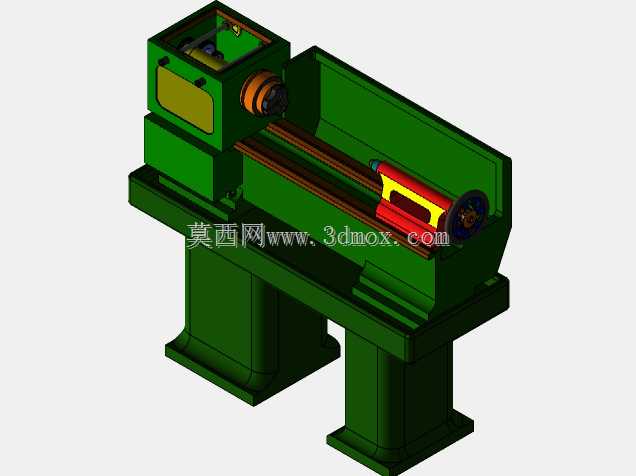

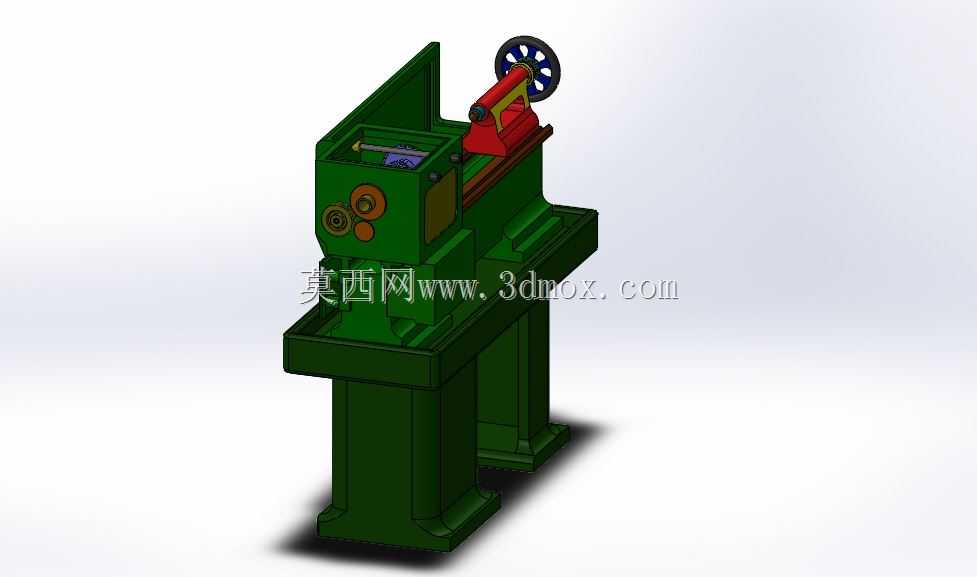

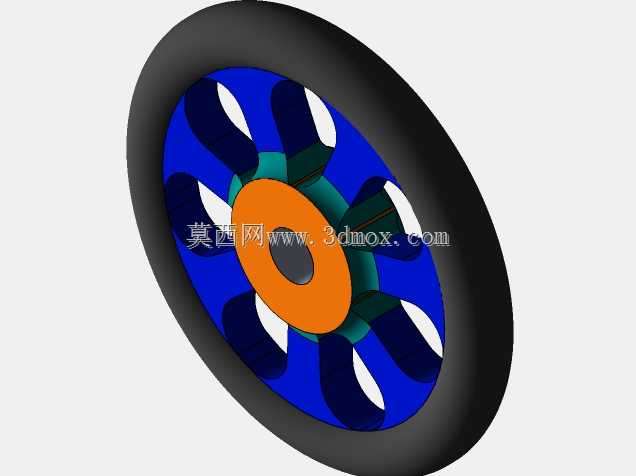

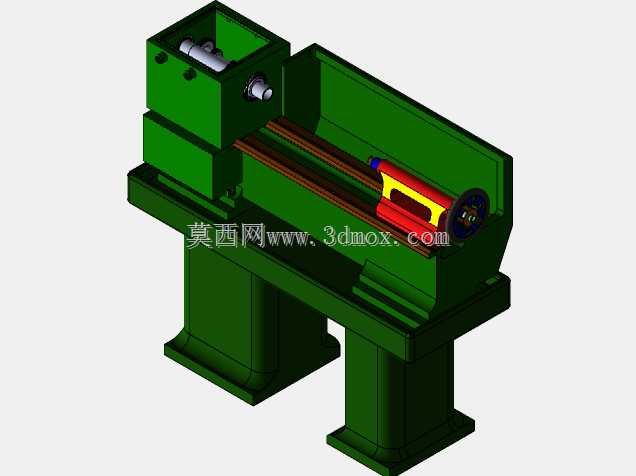

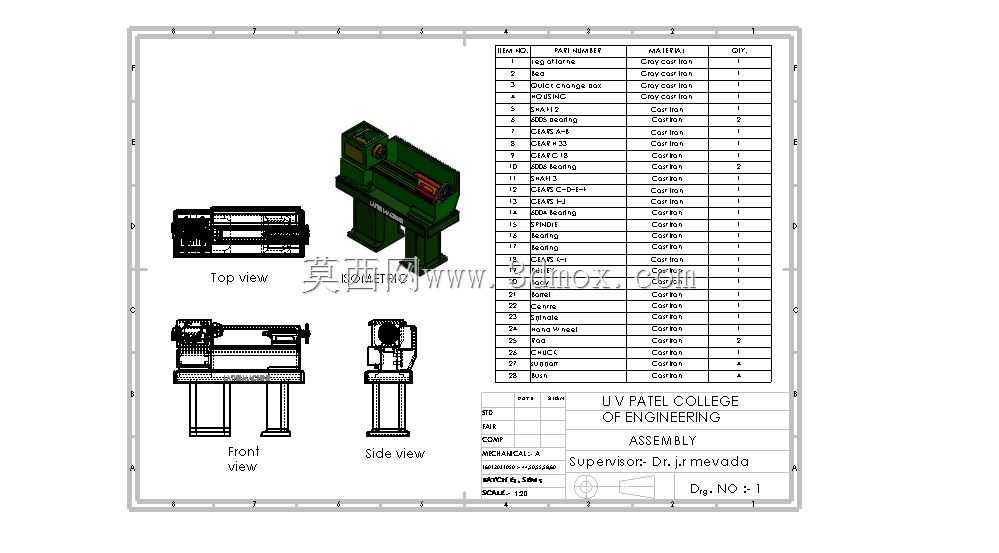

　　在常规机械加工车间的设备布局里，卧式车床始终是承担轴类、盘类零件回转面加工的核心通用设备，这套三维结构完整还原了普通卧式车床的整机装配逻辑，从床身基础件到各运动执行部件的连接关系、运动避让边界都做了贴合实际加工场景的还原。先从安装边界说起，这类小型卧式车床的整机占地长度通常在1.8米到2.2米区间，宽度控制在0.8米到1米范围，床身底部两个支撑脚的安装孔位间距沿床身长度方向约1.4米，横向间距约0.6米，做车间布局规划时需要在设备操作侧预留至少1.2米的操作空间，尾座侧预留0.5米的工件上下料空间，主轴箱后侧预留0.3米的电气布线与维护空间，避免安装后出现操作动线受阻、维护空间不足的问题。从功能特性来看，

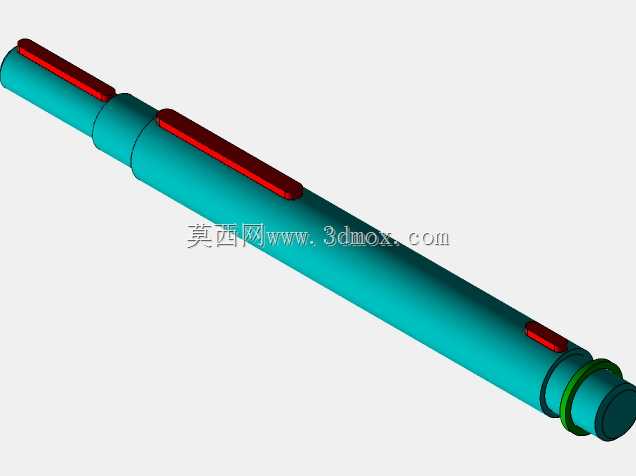

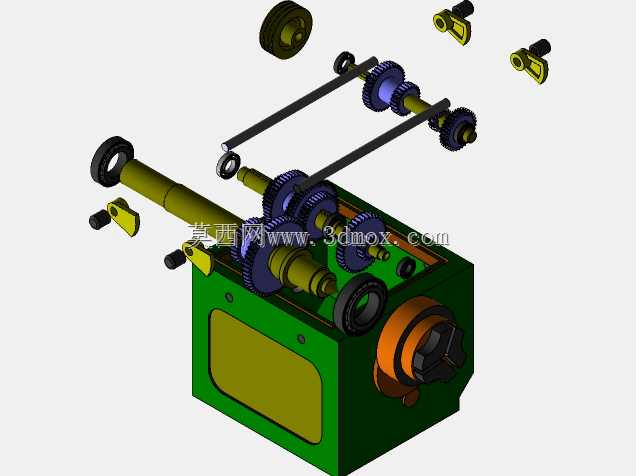

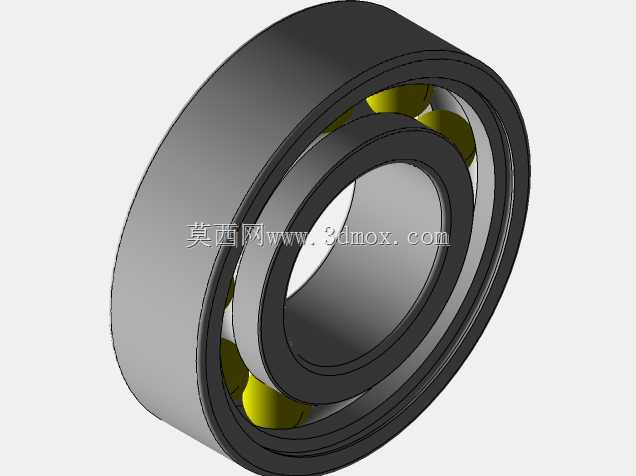

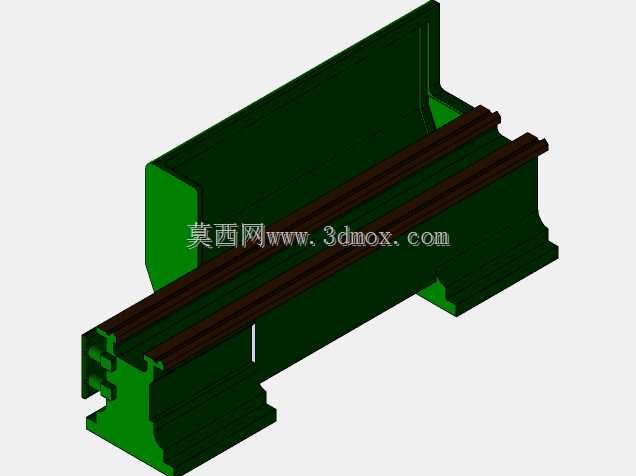

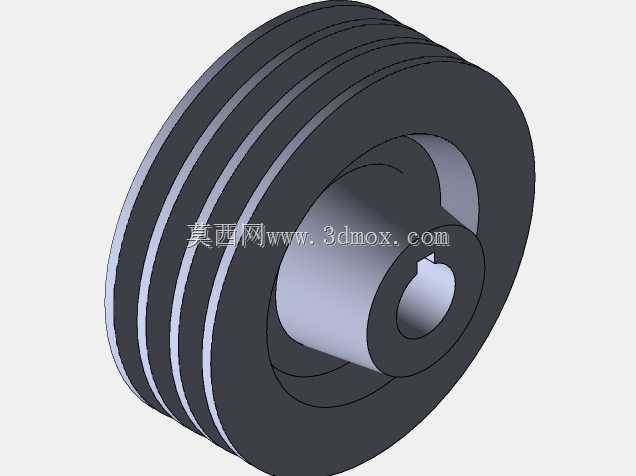

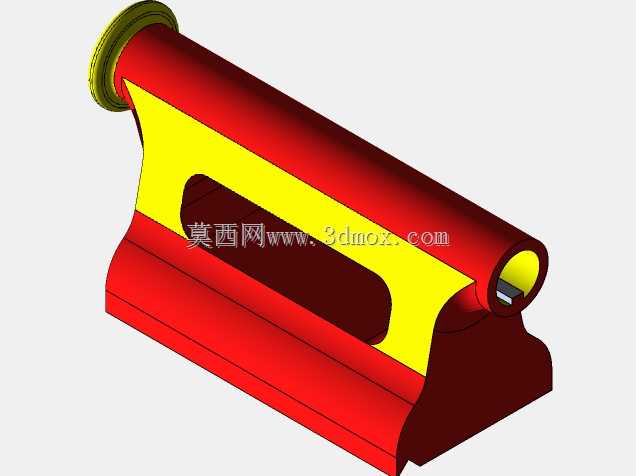

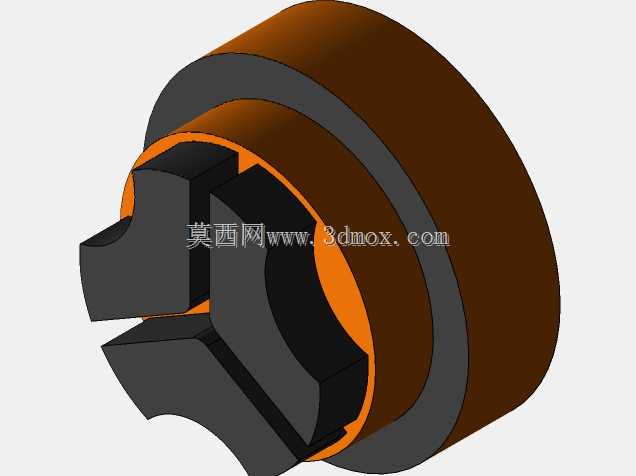

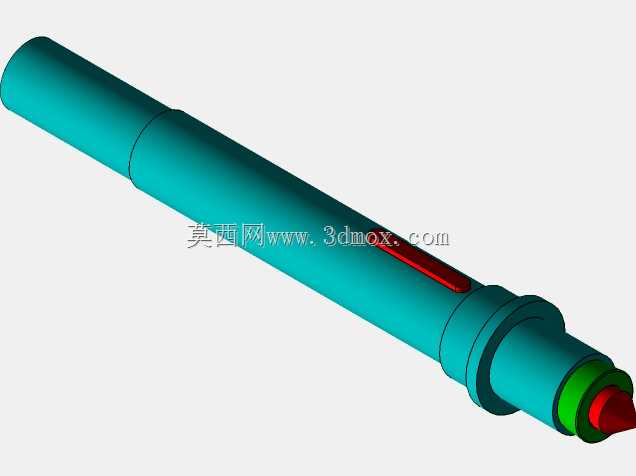

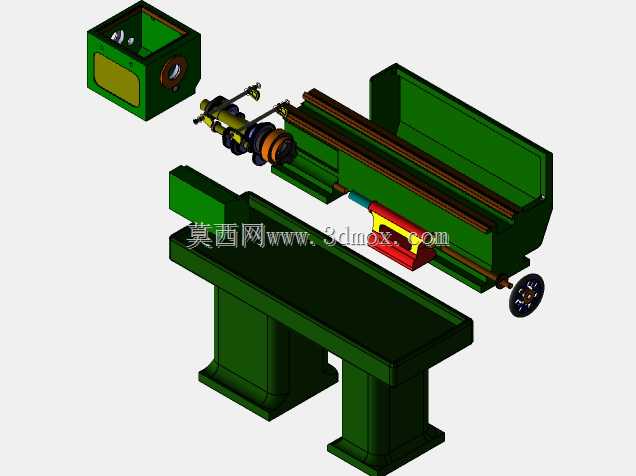

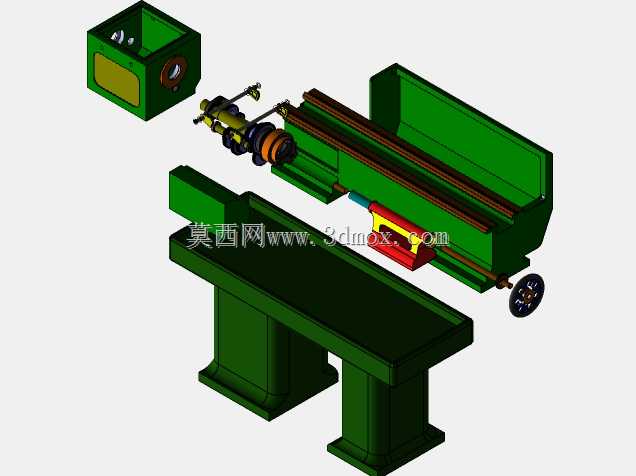

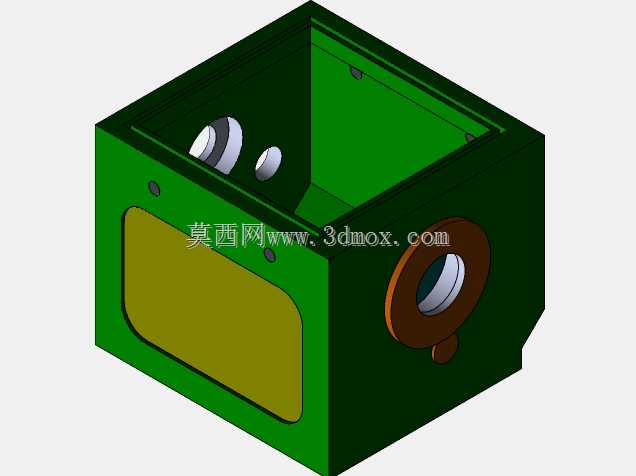

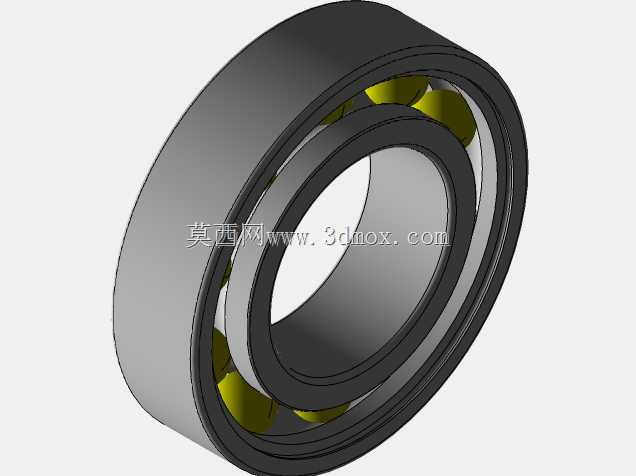

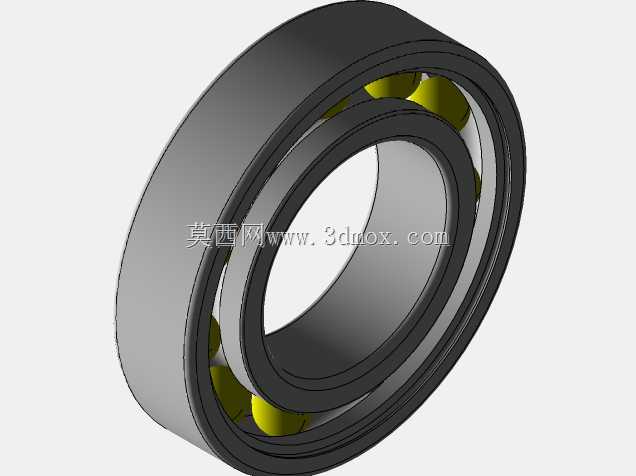

　　这套结构完整覆盖了普通卧式车床的核心加工能力：主轴箱部分预留了主轴通孔、卡盘安装位与变速机构的装配空间，可实现不同转速下的工件装夹旋转，适配不同材质金属零件的切削线速度要求；床身部分的两条平导轨做了等距平行度的结构约束，是床鞍、尾座纵向移动的基准，导轨面的结构设计预留了刮研余量的装配空间，能保证长期移动后的精度保持性；床鞍部分集成了横向进给的导轨结构与刀架安装位，可实现刀具的纵向、横向双向进给，完成外圆、内孔、端面、螺纹等不同工序的切削动作；尾座部分保留了套筒伸缩锁紧的结构，既可以装夹顶尖支撑长轴类工件，也可以换装钻头、铰刀完成孔加工工序。设计思路上完全遵循实际机床的装配优先级，先以床身作为整机的基准构件，将主轴箱、进给箱、床鞍、

　　尾座等部件按照实际装配的同轴度、平行度约束依次装配，各部件之间的运动间隙做了符合工程实际的预留：床鞍与床身导轨之间的滑动间隙控制在0.02mm到0.04mm的合理区间，尾座与床身导轨的锁紧结构位置完全匹配实际操作的锁紧手柄操作空间，主轴轴线与尾座套筒轴线的等高度约束做了0.02mm以内的公差预留，符合普通车床的出厂精度要求。在实际应用场景中，这类小型卧式车床多用于小型机加工车间、五金加工厂、职业院校实训车间，承担小批量零件的切削加工、设备维修的零件修配、实训教学的设备结构演示等功能，建模时特意还原了整机的外观涂装与部件轮廓，既可以用于加工车间的布局仿真验证，也可以作为机床结构教学的演示模型，

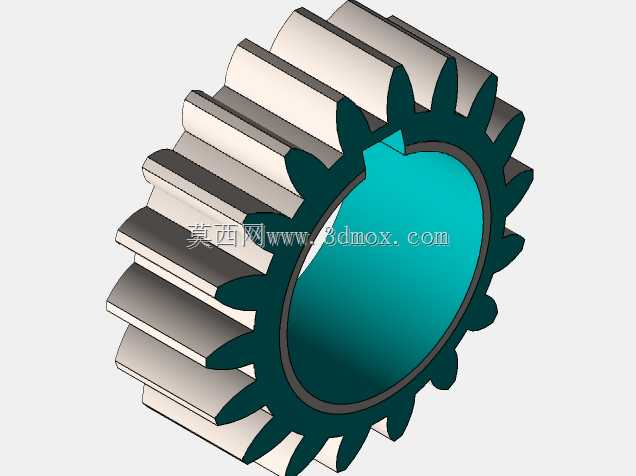

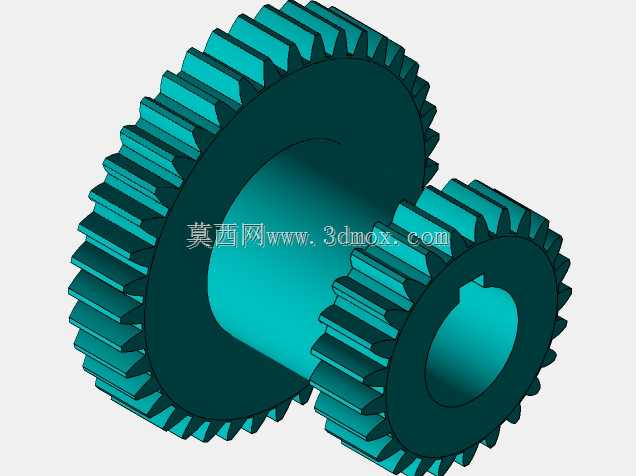

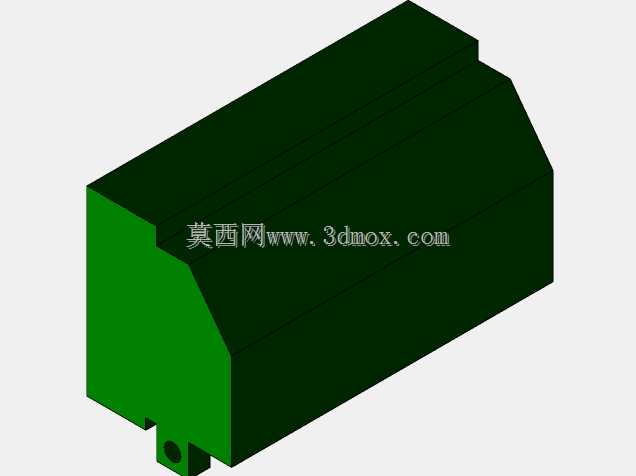

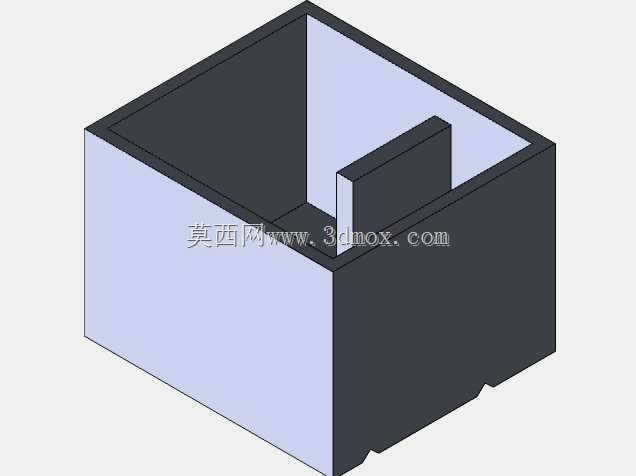

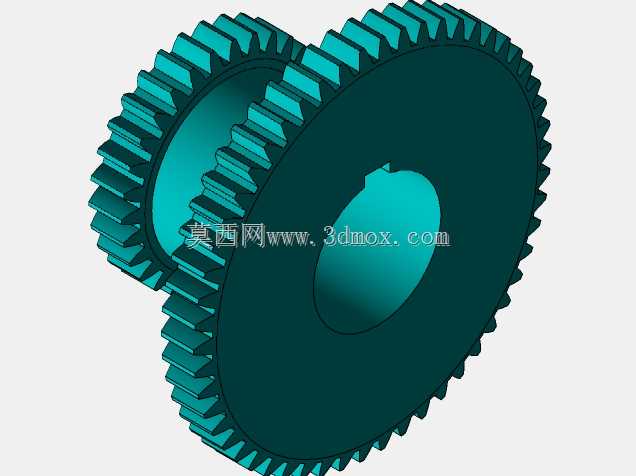

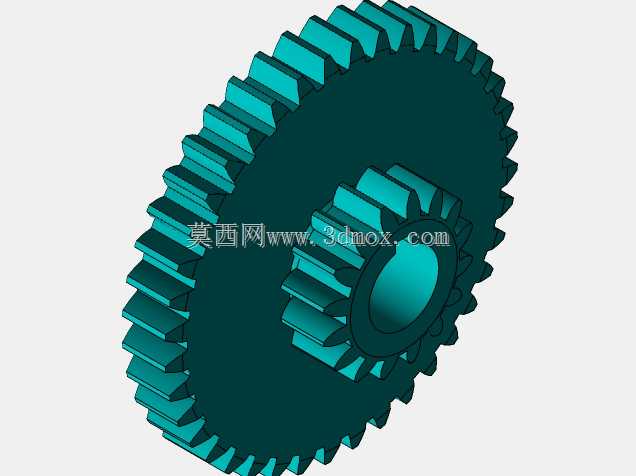

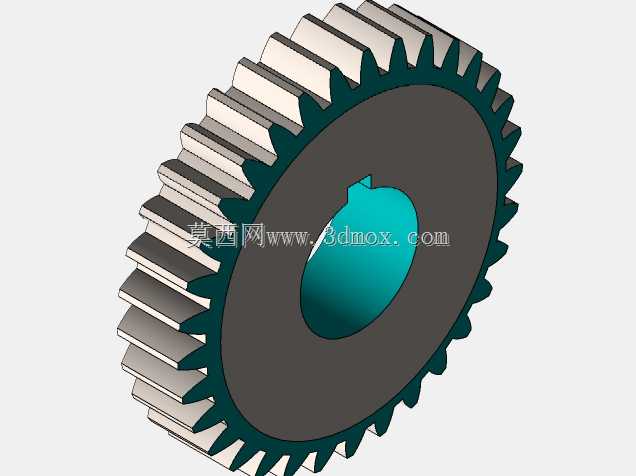

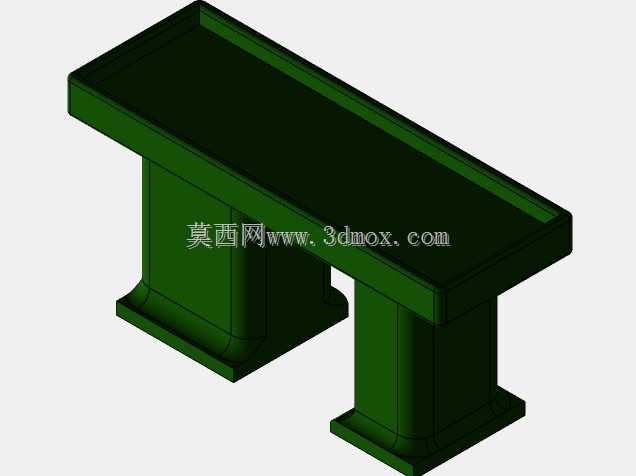

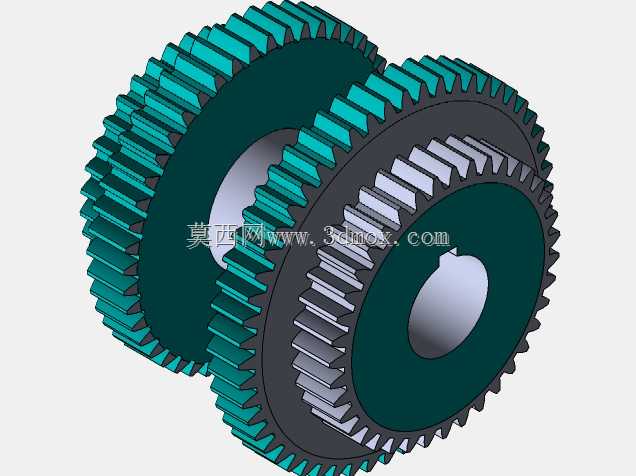

　　帮助初学者快速理解卧式车床各部件的位置关系与运动逻辑。建模过程中对各运动部件的行程做了严格的边界约束：床鞍的纵向行程最大可达700mm，可加工长度不超过650mm的轴类零件，横向刀架的行程可达200mm，可加工最大直径不超过400mm的盘类零件，尾座套筒的伸缩行程可达120mm，足够支撑不同长度工件的顶紧需求，各运动部件在极限行程位置都做了硬限位的结构还原，避免出现运动干涉的结构错误。另外，床身底部的两个支撑脚做了加强筋结构设计，可承担整机自重与切削过程中的切削载荷，避免加工过程中出现床身共振影响加工表面质量，主轴箱的箱体结构预留了润滑油道的空间，进给箱的齿轮安装位也做了对应轴系的装配避让，完全贴合真实机床的结构设计逻辑，没有出现脱离实际的简化错误。
