海上油气作业潜水员供气空气过滤装置

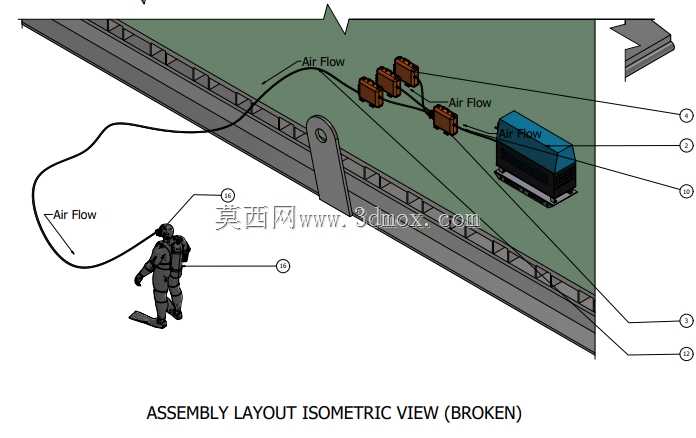

　　这套装置的核心应用场景锚定在海上油气开采平台的潜水辅助作业环节，区别于常规陆用空气过滤设备，其设计全程围绕高湿高盐雾的海洋作业环境、潜水员呼吸供气的严苛洁净度要求展开，整套系统采用等轴测 broken 视图做布局拆解，能清晰看到从气源端到呼吸终端的全链路气流走向。从结构布局来看，整套系统沿平台边缘的钢结构走道旁侧布设，安装基准依托平台现有型钢梁架做固定，不需要额外搭建大型安装基座，过滤单元采用模块化串并联组合设计，四级过滤模块沿气流方向依次排布，每一级过滤单元都预留了快拆检修空间，在海上平台有限的作业面条件下，运维人员不需要借助大型吊装设备就能完成滤芯更换作业。气流组织设计上，系统从平台侧的洁净气源取气口接入后，

　　首先经过第一级粗滤模块拦截空气中携带的盐雾颗粒、平台作业产生的金属碎屑与大粒径浮尘，之后进入第二级冷凝分离模块，脱除压缩空气中携带的液态水与油雾组分——这部分设计专门针对海上作业环境中空气湿度常年偏高、气源易混入平台设备泄漏油污的问题，避免液态组分进入后续精滤段缩短滤芯寿命。之后气流依次通过第三级亚高效过滤段、第四级活性炭吸附段，彻底滤除空气中的油气蒸气、细微颗粒物与异味组分，最终通过沿走道布设的供气软管输送到潜水员的呼吸面罩端，图中可见供气软管预留了足够的冗余长度，能够覆盖潜水员从平台着装点到下水点的全段移动范围，不会出现管路牵拉受限的问题。安装边界设计上，整套过滤系统的固定吊耳直接匹配平台现有H型钢的翼缘尺寸，

　　安装孔位采用长圆孔设计，能够抵消平台钢结构在海浪载荷下产生的微小形变位移，避免设备长期受交变应力出现焊缝开裂问题；过滤单元的排布高度控制在平台走道面以上1.2米到1.8米区间，既不会遮挡走道的正常通行空间，也方便运维人员站立操作设备的阀门、观察压差指示器。整套系统的管路连接采用卡套式快接结构，相比传统法兰连接，在海上高盐雾环境下的拆装效率提升60%以上，同时所有外露金属件都做了海洋级防腐涂层处理，能够抵御盐雾、紫外线的长期侵蚀。在功能冗余设计上，每一级过滤单元都设置了旁通管路与备用过滤接口，当单组滤芯出现压差超标需要更换时，可以临时切换到旁通支路的备用过滤单元，不需要中断潜水作业的供气保障，

　　这一点对于海上油气水下作业的连续作业要求至关重要——水下作业一旦中断供气，不仅会造成作业工期延误，还可能给潜水员带来安全风险。另外，系统在终端供气段设置了气流稳压支路，能够抵消前端气源压力波动带来的供气流量不稳问题，保证潜水员呼吸时的气流压力稳定在安全区间，不会出现吸气阻力过大或者气流冲击的问题。从建模细节来看，整套模型完整还原了从安装吊耳、过滤模块本体、连接管路、供气软管到终端对接接口的全尺寸结构，所有部件的装配关系都按照实际工程安装逻辑做了约束，能够直接用于作业方案的布局推演、安装工序的模拟验证，也可以作为同类海洋作业供气保障设备的设计参考模板，设计过程中充分考虑了海上平台的作业空间限制、运维便利性、环境适应性要求，没有冗余的结构设计，所有部件的尺寸选型都匹配海上作业的通用备件规格，降低后期运维的备件储备难度。
