通讯设备用钣金展开式金属板盒结构

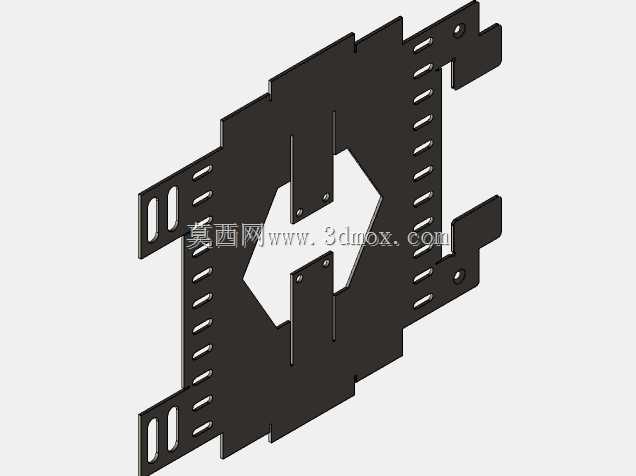

　　这类钣金展开式板盒结构，核心应用场景集中在小型通讯终端、工业信号采集模块的内置承载壳体场景，日常做设备结构设计时，这类一体折弯成型的钣金盒是替代注塑壳体的高适配方案，尤其适合小批量试制、多版本快速迭代的通讯类硬件项目，不需要开模，通过激光切割下料配合数控折弯就能快速成型，能大幅缩短硬件打样的周期。从实际使用功能来看，这个板盒展开状态的所有槽位、安装孔都是对应折弯后组装的定位结构，边缘的长条腰型孔是折弯后用于盒体拼接的自攻螺丝安装位，侧边均匀排布的窄长槽是折弯成型后的散热通风槽，中间预留的异形镂空位，是对应内部安装的通讯模块接口、指示灯或者天线引出的避让位，两侧伸出的带孔耳片是整个板盒安装到设备主框架上的固定位，

　　不需要额外加装安装支架，一体结构就能完成自身固定与内部器件承载。设计思路上采用的是无焊接一体折弯方案，整个盒体由单张金属板材切割完成所有特征，通过预设的折弯缝实现各面的弯折拼接，避免了焊接带来的变形问题，也省掉了焊接后打磨、表面处理的额外工序，所有折弯边的搭接位置都做了止口位的预留，折弯后相邻板边可以互相卡合限位，组装时不需要额外做治具定位，直接弯折后锁付侧边的螺丝就能完成盒体成型，尺寸一致性更容易控制。从安装边界来看，展开状态下的板材轮廓是规则矩形，下料时可以在标准板材上做紧密排样，材料利用率能达到九成以上，折弯成型后的内部净空尺寸刚好匹配常规小型通讯PCB板的安装尺寸，两侧的安装耳片孔位间距符合通用工业设备的安装孔距标准，

　　可以直接替换同尺寸的标准型材壳体，不需要修改设备主框架的安装位设计。做这类钣金件建模时，需要提前核算每道折弯的折弯扣除值，所有孔位在展开状态下的位置都要根据折弯系数做偏移补偿，避免折弯后孔位出现错位，尤其是中间的异形镂空位，跨了两个折弯面，建模时需要先在成型状态下切除特征，再切换到展开状态核对轮廓的连续性，避免折弯后出现边缘干涉。另外侧边的散热槽宽度做了严格控制，既保证通风散热的有效面积，也避免槽宽过大导致盒体整体刚性下降，安装耳片的位置做了局部加宽处理，锁付螺丝时不会出现耳片变形的问题，所有外露的边缘都预留了折弯压边的余量，成型后边缘不会有锋利的毛边，满足电子设备的安全防护要求。这类结构在实际量产时，表面可以根据使用场景做喷塑、镀锌或者阳极氧化处理，适配不同的防腐、绝缘使用要求，相比型材壳体，重量更轻，加工灵活性更高，对于内部器件布局有特殊要求的定制化通讯设备，这类一体钣金盒的适配性远高于标准规格的成品壳体。
